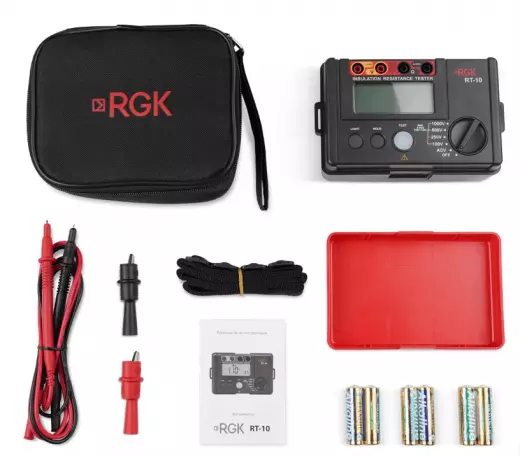

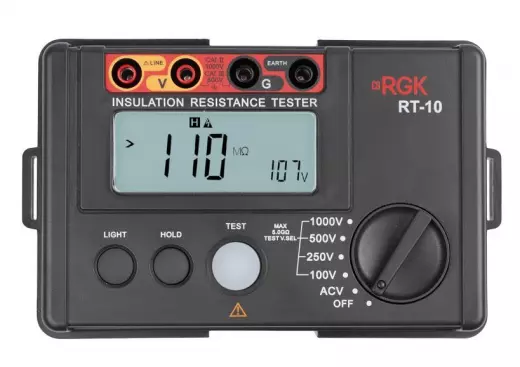

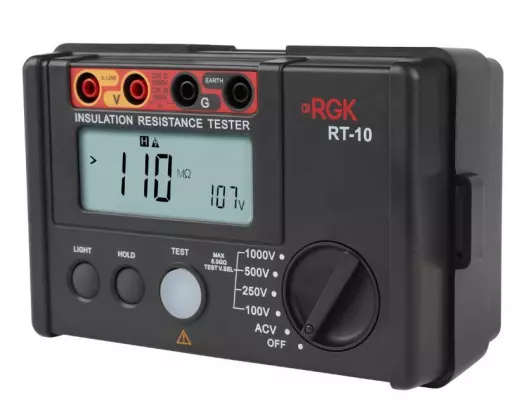

RGK RT-10 цифровой мегаомметр

Цифровой мегаомметр RGK RT-10 — это компактный переносной прибор для измерения сопротивления изоляции с четырьмя фиксированными испытательными напряжениями: 100, 250, 500 и 1000 В. Модель перекрывает диапазон сопротивлений от 0,01 МОм до 5,00 ГОм, обеспечивая оценку состояния изоляции кабелей, обмоток электродвигателей и распределительных устройств. RT-10 оснащён встроенным вольтметром переменного тока для контроля напряжения на тестируемой линии в диапазоне 30–750 В. Прибор питается от шести элементов типоразмера АА, имеет малые габариты (150×100×71 мм) и массу всего 500 г, что делает его удобным для полевых работ и эксплуатационного контроля. Благодаря двойному классу защиты от перенапряжения CAT III 600 В и CAT II 1000 В, мегаомметр RT-10 пригоден для использования в электроустановках различного уровня напряжения.

Испытательные напряжения и диапазоны

Мегаомметр RT-10 генерирует четыре номинальных испытательных напряжения с фактическим значением в диапазоне 0,9×U … 1,1×U. Для каждого напряжения определены поддиапазоны измерений сопротивления изоляции:

• Испытательное напряжение 100 В: диапазон измерения от 0,01 до 99,9 МОм. Предназначено для проверки изоляции слаботочных цепей, электронных модулей и маломощных трансформаторов;
• Испытательное напряжение 250 В: два поддиапазона: от 0,01 до 99,9 МОм и от 100 МОм до 5,00 ГОм. Режим применим для тестирования бытовых электросетей, осветительных приборов и контрольных кабелей;
• Испытательное напряжение 500 В: диапазон от 0,01 до 99,9 МОм и от 100 МОм до 5,00 ГОм. Стандартный режим для силовых кабелей до 1 кВ, электродвигателей и коммутационной аппаратуры;
• Испытательное напряжение 1000 В: диапазон от 0,01 до 99,9 МОм и от 100 МОм до 5,0 ГОм. Предназначен для диагностики изоляции оборудования с рабочим напряжением до 1000 В и выше.

Погрешность и разрешение

Точность результатов мегаомметра RT-10 регламентирована отдельно для каждого поддиапазона с учётом измеряемого значения сопротивления. Основные метрологические характеристики:

• Для диапазона 0,01…99,9 МОм при всех испытательных напряжениях: предел основной абсолютной погрешности ±(0,03×R + 5 единиц младшего разряда). Разрешение составляет 0,01 МОм в младшем поддиапазоне и 0,1 МОм — в старшем;
• Для диапазона 100 МОм…5,00 ГОм при напряжениях 250, 500 и 1000 В: погрешность ±(0,05×R + 5 единиц младшего разряда). Разрешение — 1 МОм или 0,01 ГОм в зависимости от значения;
• Индикация перегрузки: при значении сопротивления выше 5,5 ГОм на дисплее отображается символ перегрузки, что информирует оператора о превышении верхней границы диапазона;
• Температурный коэффициент: 0,1 % измеренной величины на 1 °C. Позволяет вносить поправку при измерениях в условиях, отличающихся от нормальных (18–28 °C).

Измерение переменного напряжения

Мегаомметр RT-10 оснащён встроенным каналом для измерения переменного напряжения, что позволяет оперативно контролировать наличие потенциала на объекте перед подключением. Параметры вольтметра:

• Диапазон измерений: от 30 до 750 В (действующее значение). Диапазон перекрывает стандартные напряжения однофазных и трёхфазных сетей;
• Частота: 50/60 Гц — соответствует промышленной сети и бортовым системам;
• Разрешение: 1 В, что достаточно для практической оценки уровня напряжения;
• Предел основной абсолютной погрешности: ±(0,02×U + 3 единицы младшего разряда), где U — измеренное значение. При превышении 750 В на дисплее отображается «OL V»;
• Функция вольтметра помогает избежать подачи испытательного напряжения на линию, находящуюся под рабочим потенциалом.

Питание, условия эксплуатации и безопасность

Мегаомметр RT-10 спроектирован для работы в полевых и лабораторных условиях с учётом требований электробезопасности и автономности. Основные параметры питания и защиты:

• Источник питания: шесть элементов типоразмера АА (1,5 В) с суммарным напряжением 9 В. Доступность батарей упрощает замену в удалённых точках;
• Рабочие условия: температура от 0 до +35 °C, относительная влажность не более 75 %, атмосферное давление 84,0–106,7 кПа. Прибор сохраняет работоспособность в широком диапазоне климатических факторов;
• Температура хранения: от −20 до +60 °C при влажности не более 80 %;
• Класс защиты от перенапряжения: CAT III 600 В и CAT II 1000 В по ГОСТ IEC 61010-1. Двойная категория позволяет использовать RT-10 в распределительных устройствах и непосредственно на вводах электроустановок;
• Степень загрязнения: 2 — прибор пригоден для работы в среде с незначительным количеством токопроводящей пыли;
• Габариты и масса: 150×100×71 мм, 500 г. Малый вес и компактные размеры упрощают транспортировку и работу в ограниченном пространстве.
