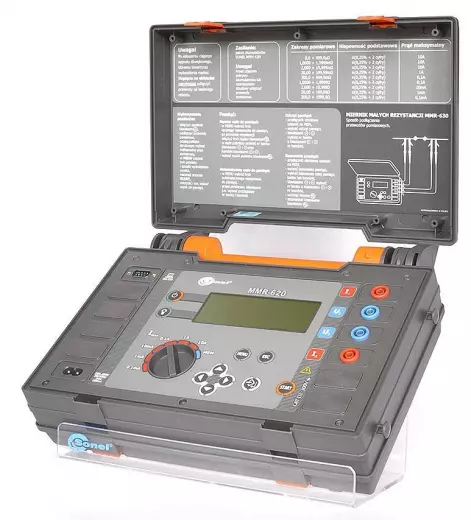

MMR-620 микроомметр

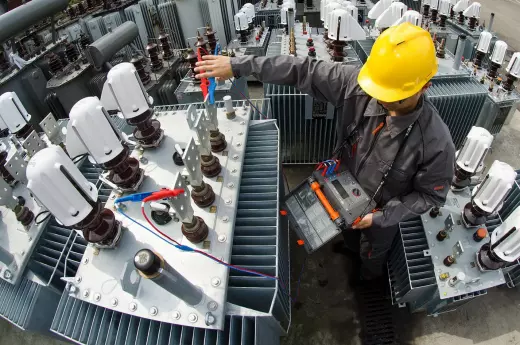

Микроомметр Sonel MMR-620 — это портативный измеритель сопротивления постоянному току, предназначенный для контроля низкоомных цепей в диапазоне от 1 мкОм до 1999 Ом. Модель генерирует измерительный ток от 0,1 мА до 10 А, что позволяет тестировать как мощные шины и контактные соединения, так и высокоомные обмотки маломощных трансформаторов. MMR-620 реализует четырёхпроводный метод Кельвина, обеспечивающий компенсацию сопротивления соединительных проводов, и оснащён режимами для резистивных и индуктивных объектов. Прибор питается от сменного аккумуляторного пакета NiMH 4,8 В и имеет степень защиты IP54, что делает его пригодным для использования в лабораториях и на производственных площадках. Благодаря графическому дисплею и интерфейсу RS-232, микроомметр MMR-620 удобен для документирования результатов и интеграции в системы сбора данных.

Диапазоны измерений и измерительные токи

Микроомметр MMR-620 перекрывает значения сопротивления от микроом до килоом с автоматическим переключением поддиапазонов. Основные режимы и их метрологические характеристики:

• 0…999 мкОм: разрешение 1 мкОм, ток 10 А, напряжение 20 мВ. Погрешность ±(0,25% измеренной величины + 2 е.м.р.). Диапазон предназначен для измерения сопротивления токоведущих шин, болтовых соединений и контактных групп;
• 1,000…1,999 мОм: разрешение 0,001 мОм, ток 10 А, напряжение 200 мВ. Используется для контроля переходных сопротивлений в распределительных устройствах и силовых цепях;
• 2,00…19,99 мОм: разрешение 0,01 мОм, ток 10 А, напряжение 200 мВ. Диапазон для измерения сопротивления коротких кабелей и дросселей;
• 20,0…199,9 мОм: разрешение 0,1 мОм, ток 1 А. Применим для проверки обмоток маломощных трансформаторов и катушек индуктивности;
• 200…999 мОм: разрешение 1 мОм, ток 0,1 А. Для контроля сопротивления заземляющих проводников и кабельных наконечников;
• 1,000…1,999 Ом и 2,00…19,99 Ом: разрешение 0,001 и 0,01 Ом соответственно, ток 10 мА. Для измерения сопротивления обмоток реле, соленоидов и датчиков;
• 20,0…199,9 Ом: разрешение 0,1 Ом, ток 1 мА. Для высокоомных цепей с малым рабочим током;
• 200…1999 Ом: разрешение 1 Ом, ток 0,1 мА. Для измерения сопротивления резисторов и измерительных шунтов.

Погрешность и работа с индуктивными объектами

Микроомметр MMR-620 обеспечивает стабильные результаты при измерении как активных, так и индуктивных сопротивлений. Основные метрологические и режимные параметры:

• Основная погрешность: ±(0,25% измеренной величины + 2 единицы младшего разряда) для всех поддиапазонов. Погрешность гарантирована в нормальных условиях (температура 23±2 °C, влажность 40–60 %);
• Температурный коэффициент: ±0,01% измеренной величины на 1 °C. Позволяет вносить поправку при измерениях вне нормальных условий;
• Время измерения для резистивных объектов с двухнаправленным током: 3 секунды. Быстрый режим для малоиндуктивных цепей и контактных групп;
• Время измерения для индуктивных объектов: до нескольких минут (максимум 10). Зависит от активного сопротивления и индуктивности объекта, необходим для установления стационарного тока в обмотке;
• Максимальная индуктивность измеряемого объекта: 40 Гн. Прибор рассчитан на работу с обмотками трансформаторов и дросселей средней мощности;
• Максимальное активное сопротивление проводов для тока 10 А: 0,1 Ом. Превышение лимита вызывает предупреждение о некорректных условиях измерения.

Питание, автономность и зарядка

Микроомметр MMR-620 разработан для полевых и лабораторных работ с возможностью быстрой замены источника питания. Характеристики аккумуляторной системы и энергопотребления:

• Аккумуляторный пакет: NiMH 4,8 В, ёмкость 3 А·ч. Количество измерений с током 10 А от одного заряда — до 300 циклов;
• Время зарядки: 2,5 часа. Зарядное устройство обеспечивает быстровосстановление ёмкости между сериями измерений;
• Автоматическое отключение: через 120 секунд бездействия для экономии заряда аккумулятора;
• Возможность работы с внешним источником питания через разъём зарядного устройства.

Защита, условия эксплуатации и интерфейсы

Микроомметр MMR-620 спроектирован с учётом требований безопасности и удобства документирования результатов. Основные параметры надёжности и коммуникации:

• Степень защиты корпуса: IP54 по PN-EN 60529. Защита от пыли и водяных брызг позволяет использовать прибор в производственных цехах и на открытых площадках;
• Категория электробезопасности: III/300 В по ГОСТ IEC 61010-1-2014. Двойная изоляция согласно ГОСТ IEC 61557-2-2013;
• Защита от внешнего напряжения: до 440 В переменного тока в течение 10 секунд. Предохраняет прибор от повреждения при случайном подключении к цепи под напряжением;
• Дисплей: графический 192×64 точки. Отображает измеренные значения, выбранный режим и служебную информацию;
• Интерфейс: RS-232 для передачи данных на ПК. Позволяет выгружать результаты измерений и управлять прибором удалённо;
• Габариты и масса: 295×95×222 мм, вес 1,7 кг. Лёгкий и компактный корпус упрощает транспортировку и работу в ограниченном пространстве;
• Температура хранения: от −20 до +60 °C. Прибор сохраняет работоспособность после пребывания в широком диапазоне температур.

Покупка Sonel MMR-620 микроомметр в BESTKIP

Купить Sonel MMR-620 микроомметр можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем по испытательному напряжению и диапазону R для MMR-620.
