ПрофКиП М4100/4 мегаомметр (до 1000 В)

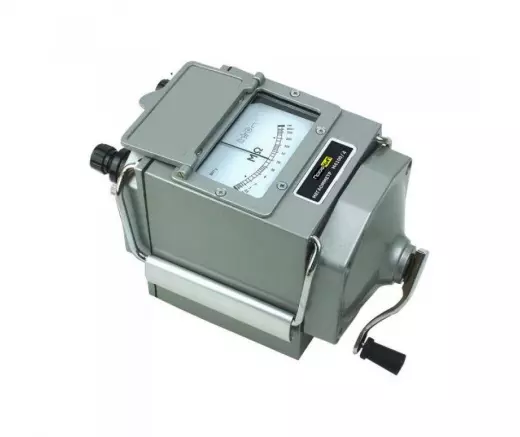

Мегаомметр ПрофКиП М4100/4 — аналоговый переносной прибор для измерения сопротивления изоляции с испытательным напряжением 1000 В и верхней границей диапазона 1000 МОм (1 ГОм). Эта модель предназначена для проверки изоляции силовых кабелей, распределительных устройств, электродвигателей и трансформаторного оборудования с номинальным напряжением до 1000 В включительно. Мегаомметр М4100/4 укомплектован встроенным электромеханическим генератором, что обеспечивает полную автономность измерений на объектах без доступа к сети переменного тока. Допустимый уровень помеховых токов промышленной частоты до 500 мкА в измерительной цепи позволяет выполнять достоверные измерения в условиях действующих электроустановок с высоким уровнем наводок.

Испытательное напряжение 1000 В

Номинальное испытательное напряжение 1000 В ±100 В является стандартным для проверки изоляции электрооборудования напряжением до 1000 В и позволяет выявлять локальные дефекты изоляции, которые не проявляются при меньших испытательных напряжениях. Мегаомметр М4100/4 генерирует это напряжение от встроенного ручного генератора при вращении рукоятки с частотой 120–144 об/мин. Основные параметры, определяющие работу прибора на этом напряжении:

• Измерительное напряжение на зажимах: 1000 В ±100 В — для стабильной генерации требуется поддерживать скорость вращения рукоятки в заданном диапазоне.
• Верхняя граница диапазона: 1000 МОм — шкала прибора позволяет оценивать сопротивление изоляции вплоть до 1 ГОм, что достаточно для большинства кабельных и обмоточных измерений.
• Режим работы: прерывистый — 1 минута измерения сменяется 2-минутной паузой для охлаждения генератора и измерительной схемы.
• Назначение: контроль изоляции силовых кабелей, обмоток электродвигателей, трансформаторов, вводных распределительных щитов и другого оборудования с рабочим напряжением до 1000 В.

Диапазон до 1000 МОм

Измерительный диапазон от 0 МОм до 1000 МОм (1 ГОм) обеспечивает возможность работы как с относительно низкими сопротивлениями изоляции (менее 1 МОм), так и с высокоомными объектами с изоляцией, находящейся в хорошем состоянии. При этом погрешность измерения и динамические характеристики прибора регламентированы для получения достоверных результатов в указанном диапазоне:

• Диапазон измерения сопротивлений: 0 МОм … 1000 МОм — отсчёт ведётся по аналоговой шкале, размеченной в мегаомах.
• Основная относительная погрешность: ±15 % в рабочей части шкалы от 0,05 МОм до верхнего предела.
• Дополнительная погрешность от помех: ±15 % при наведённых токах промышленной частоты до 500 мкА в измерительной цепи.
• Остаточное отклонение указателя от нуля: не более ±0,5 % от длины шкалы.
• Время установления показаний: не более 15 секунд — стрелка выходит на установившееся значение в течение этого интервала после подачи испытательного напряжения.
• Корректор нуля: механический, диапазон коррекции не более ±2 % от длины шкалы.

При работе в условиях сильных электромагнитных помех (например, вблизи работающих высоковольтных двигателей или преобразователей частоты) мегаомметр М4100/4 сохраняет заявленную точность, так как его конструкция учитывает влияние токов утечки промышленной частоты до 500 мкА — существенно выше, чем у младших моделей линейки.

Питание и работа в полевых условиях

Мегаомметр М4100/4 питается от встроенного электромеханического генератора, что делает его независимым от внешних источников энергии. Это особенно важно при проведении измерений на строящихся объектах, в распределительных пунктах и на линейных сооружениях, где розетки 220 В могут отсутствовать. Особенности питания и эксплуатационного режима:

• Тип питания: встроенный электромеханический генератор — вырабатывает напряжение 1000 В при вращении рукоятки.
• Частота вращения рукоятки: от 120 до 144 об/мин — поддержание этой скорости обеспечивает стабильность испытательного напряжения в пределах ±100 В.
• Режим работы: прерывистый — 1 минута измерений, затем пауза 2 минуты для предотвращения перегрева генератора.
• Габаритные размеры: 150×130×200 мм.
• Масса: 2,2 кг — прибор удобен для переноски в составе выездной электролаборатории.

Отсутствие батарей и аккумуляторов делает мегаомметр М4100/4 особенно надёжным при длительном хранении и при работе в условиях низких температур: генератор не теряет ёмкость и не требует периодической подзарядки. Достаточно вращать рукоятку с требуемой скоростью, и прибор готов к измерениям.

Условия эксплуатации и ресурс

Мегаомметр М4100/4 соответствует группе 3 по ГОСТ 22261 и имеет класс защиты II по ГОСТ 26104, что подтверждает его пригодность для работы в составе стационарных и передвижных электроустановок категории монтажа II. Прибор рассчитан на эксплуатацию в широком диапазоне климатических факторов, что расширяет его применение за пределы отапливаемых лабораторий. Основные эксплуатационные данные:

• Рабочая температура: от –30 °C до +50 °C — позволяет использовать М4100/4 при отрицательных температурах без подогрева.
• Относительная влажность: от 20 % до 90 % — допустима работа в условиях повышенной влажности без конденсации (актуально для измерений в сырых подвалах, кабельных тоннелях и открытых распределительных устройствах).
• Атмосферное давление: от 84 до 106,7 кПа (630–800 мм рт. ст.) — соответствует высотам до 2000 м над уровнем моря.
• Электрическая прочность изоляции: 5 кВ — изоляция между корпусом и внутренними цепями выдерживает испытательное напряжение 5 кВ.
• Сопротивление изоляции между корпусом и цепями: 40 МОм при нормальных условиях эксплуатации.
• Средняя наработка на отказ: не менее 12 500 часов.
• Средний срок службы: не менее 10 лет.

Сочетание испытательного напряжения 1000 В, верхнего предела 1000 МОм, устойчивости к помехам до 500 мкА и расширенного температурного диапазона делает мегаомметр М4100/4 пригодным для применения в службах эксплуатации, энергонадзоре, строительно-монтажных организациях и при проведении профилактических испытаний электрооборудования напряжением до 1000 В в полевых и производственных условиях.
