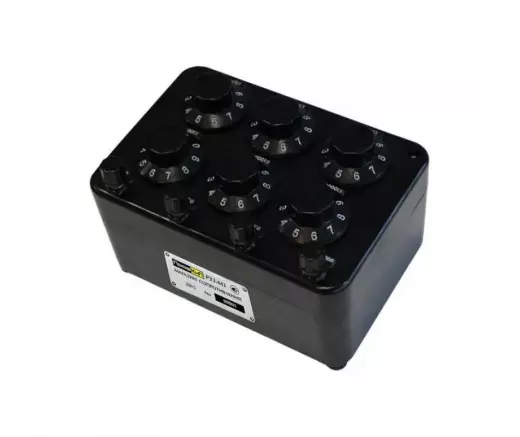

ПрофКиП Р33-М1 Магазин Сопротивления

Магазин сопротивления ПрофКиП Р33-М1 представляет собой многозначную меру электрического сопротивления (ММЭС) на основе декадных переключателей, воспроизводящую значения от 0.1 Ом до 99999.9 Ом с классом точности 0.1. Данный прибор предназначен для использования в метрологических лабораториях, отделах технического контроля и учебных центрах при поверке омметров, калибровке мостов постоянного тока и настройке измерительных стендов. Компактное исполнение магазина Р33-М1 с габаритами 185×130×115 мм и массой 2 кг позволяет размещать его на ограниченном рабочем пространстве, а пассивная конструкция исключает влияние собственных шумов на результаты воспроизведения сопротивления. Отсутствие встроенных источников питания и активных компонентов гарантирует высокую стабильность параметров в длительном режиме эксплуатации.

Диапазон и дискретность

• Диапазон воспроизведения: 0.1…99999.9 Ом. Перекрывает большинство рабочих диапазонов цифровых и аналоговых омметров, а также мостовых измерительных схем.
• Младшая декада: 10⁻¹ Ом (0.1 Ом). Обеспечивает минимальный шаг перестройки, позволяя задавать сопротивления с разрешением до десятых долей Ома.
• Старшая декада: 10⁴ Ом (104 Ом). Формирует максимальное выходное сопротивление 99999.9 Ом при задействовании всех пяти декад.
• Номинальное значение сопротивления одной ступени: 10⁻¹ Ом для младшей декады, 10⁴ Ом для старшей. Десятичная организация декад упрощает интуитивный набор требуемых номиналов.
• Среднее значение начального сопротивления: 0.03 Ом. Учитывается при воспроизведении малых значений, внося поправку в общий результат.

Класс точности 0.1

• Класс точности (ММЭС): 0.1 / (5 × 10⁻⁶). Гарантирует стабильность и повторяемость воспроизводимого сопротивления при работе в качестве многозначной меры.
• Предел допускаемой относительной погрешности: δ = ±[0.1 + 5 × 10⁻⁶ (Rк / R – 1)] %. Формула учитывает отношение максимального значения магазина (Rк = 99999.9 Ом) к устанавливаемому номиналу R, что обеспечивает нормирование погрешности для любого положения переключателей.
• Вариация начального сопротивления: 0.01 Ом. Определяет максимальное изменение сопротивления при переключении декад, обусловленное нестабильностью переходных контактов.
• Сопротивление изоляции: не менее 10⁸ Ом. Обеспечивает высокий уровень изоляции между измерительными цепями и корпусом, минимизируя токи утечки.

Нагрузочная способность

• Номинальная мощность рассеивания: 0.2 Вт для декады «×0.1 Ом», 0.3 Вт для декад «×1 Ом» и выше. Превышение этих значений ведёт к нагреву резистивных элементов и выходу сопротивления за паспортные допуски.
• Максимальная мощность рассеивания: 0.5 Вт для всех декад. Кратковременное превышение допустимо только в пределах, исключающих термическое разрушение резисторов, однако длительная работа в таком режиме не рекомендуется.
• Режим работы: непрерывный при условии, что фактическая рассеиваемая мощность на каждой ступени не превышает номинального значения. Для декады «×0.1 Ом» ограничение более жёсткое — 0.2 Вт против 0.3 Вт у остальных декад.
• Электрическая прочность изоляции: выдерживает испытательное напряжение 2.0 кВ в течение 1 минуты. Подтверждает безопасность эксплуатации в лабораторных условиях и соответствие требованиям электробезопасности.

Условия эксплуатации и ресурс

• Рабочая температура: 10…25 °С. Узкий температурный коридор — обязательное условие для достижения класса точности 0.1, так как выход за пределы диапазона увеличивает погрешность из-за температурного дрейфа резисторов.
• Относительная влажность: до 80% при 20 °С без конденсации. Повышенная влажность снижает сопротивление изоляции и может вызвать паразитные токи, искажающие воспроизводимые значения.
• Атмосферное давление: 84…106.7 кПа (630…800 мм рт. ст.). Соответствует условиям стандартных лабораторий и производственных помещений.
• Средняя наработка на отказ: не менее 1000 ч. Характеризует надёжность механических переключателей и резистивной схемы при штатном использовании.
• Средний срок службы: не менее 5 лет. При соблюдении режимов эксплуатации и своевременном техническом обслуживании магазин сохраняет метрологические характеристики весь заявленный период.
• Габариты и масса: 185×130×115 мм, 2 кг. Компактные размеры и небольшой вес облегчают транспортировку и размещение прибора на лабораторном столе.

Покупка ПрофКиП Р33-М1 Магазин Сопротивления в BESTKIP

Купить ПрофКиП Р33-М1 Магазин Сопротивления можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• На складе — отгрузка после подтверждения заказа.
• Счёт и КП — для юрлиц и тендеров.
• Подбор специалиста — уточним задачу поверки, калибровки или эталонирования для Р33-М1.
