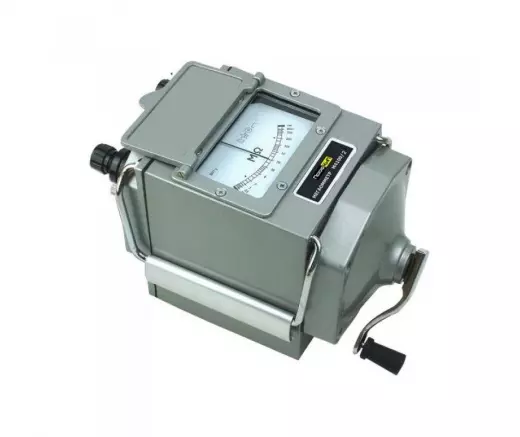

ПрофКиП М4100/2 мегаомметр (до 250 В)

Мегаомметр ПрофКиП М4100/2 представляет собой аналоговый прибор для измерения сопротивления изоляции с фиксированным испытательным напряжением 250 В и верхней границей диапазона 250 МОм. Эта модель ориентирована на работу в составе стационарных и передвижных электроустановок, где требуется контроль изоляции цепей напряжением до 250 В включительно — например, вторичные цепи распределительных устройств, обмотки реле, контакторы, цепи управления и сигнализации. Мегаомметр М4100/2 отличается расширенным температурным диапазоном (от –30 °C) и конструктивным исполнением с ручным генератором, что делает его независимым от внешних источников питания.

Испытательное напряжение 250 В

Основное применение мегаомметра М4100/2 — измерения в цепях, рассчитанных на номинальное напряжение до 250 В. Испытательное напряжение на зажимах составляет 250 В ±25 В, что соответствует требованиям к проверке изоляции низковольтного оборудования и кабельных линий с рабочим напряжением не выше 250 В. Ключевые параметры, связанные с испытательным напряжением:

• Измерительное напряжение: 250 В ±25 В — стабилизируется встроенным генератором при вращении рукоятки с частотой 120–144 об/мин.
• Верхняя граница диапазона сопротивлений: 250 МОм — при таком напряжении этого достаточно для оценки состояния изоляции большинства цепей управления и сигнализации.
• Режим работы: прерывистый — измерение в течение 1 минуты, затем пауза 2 минуты для восстановления теплового режима прибора.
• Назначение по напряжению: для электроустановок до 250 В — не применяйте М4100/2 для проверки изоляции кабелей 1000 В и выше, это не его рабочий диапазон.

Диапазон сопротивлений и погрешность

Мегаомметр М4100/2 измеряет сопротивление изоляции от 0 МОм до 250 МОм. Основная относительная погрешность в рабочей части шкалы составляет ±15% — это стандартная точность для аналоговых мегаомметров данного класса. При оценке пригодности прибора важно учитывать не только основную погрешность, но и дополнительные факторы:

• Диапазон измерения: 0 МОм … 250 МОм (показания отсчитываются по шкале, размеченной в мегаомах).
• Предел основной погрешности: ±15% в диапазоне от 0,05 МОм до верхнего предела шкалы.
• Дополнительная погрешность от помех: ±15% при наличии токов промышленной частоты в измерительной цепи силой до 50 мкА — это важно при измерениях на объектах с большим количеством работающего электрооборудования.
• Остаточное отклонение стрелки: не более ±0,5% от длины шкалы — влияет на точность отсчёта в начале диапазона.
• Время установления показаний: не более 15 с — за это время стрелка фиксирует значение сопротивления изоляции после приложения напряжения.

Точность показаний также зависит от механической установки нуля. Корректор нуля позволяет смещать указатель не более чем на ±2% от длины шкалы. Перед каждым измерением рекомендуется проверять нулевое положение стрелки при замкнутых накоротко измерительных зажимах.

Питание и автономность

Особенность мегаомметра М4100/2 — встроенный электромеханический генератор с ручным приводом. Это решение исключает необходимость в батареях или внешнем сетевом блоке питания, что критически важно при работе в полевых условиях, в необорудованных помещениях и на объектах без розеток. Ключевые параметры питания и режима работы:

• Тип питания: встроенный электромеханический генератор — для генерации испытательного напряжения 250 В необходимо вращать рукоятку.
• Скорость вращения: от 120 до 144 об/мин — именно в этом диапазоне обеспечивается номинальное напряжение ±25 В.
• Габаритные размеры: 150×130×200 мм — компактный корпус, удобный для транспортировки в сумке или ящике с инструментом.
• Вес: 2,2 кг — масса, типичная для аналоговых мегаомметров с генератором, не создаёт излишней нагрузки при переноске.
• Режим работы: прерывистый (1 минута измерения, 2 минуты паузы) — вызван необходимостью охлаждения элементов генератора и измерительной схемы.

Генератор не требует замены элементов питания, не разряжается со временем и сохраняет работоспособность в широком диапазоне температур. Это преимущество перед электронными мегаомметрами с батарейным питанием в условиях низких температур или длительного хранения.

Условия эксплуатации и ресурс

Мегаомметр М4100/2 разработан с учётом требований к работе в расширенном температурном диапазоне и при повышенной влажности. Он соответствует группе 3 по ГОСТ 22261 (средства измерений электрических и магнитных величин) и имеет класс защиты II по ГОСТ 26104 и ГОСТ Р 51350. Это означает, что прибор может использоваться в электроустановках категории монтажа II (категория перенапряжения II) — для оборудования, подключаемого к стационарной электропроводке. Основные эксплуатационные параметры:

• Рабочая температура: от –30 °C до +50 °C — диапазон шире, чем у многих аналогов (стандартно от 0 °C), что позволяет использовать М4100/2 на неотапливаемых складах, в полевых условиях и при сезонных работах.
• Относительная влажность: от 20% до 90% — допустима работа в условиях высокой влажности без конденсации.
• Атмосферное давление: от 84 до 106,7 кПа (630–800 мм рт. ст.) — для работы на высотах до 2000 м над уровнем моря.
• Электрическая прочность изоляции: 5 кВ — изоляция между корпусом и электрическими цепями выдерживает испытательное напряжение 5 кВ, что гарантирует безопасность оператора.
• Сопротивление изоляции между корпусом и цепями: 40 МОм при нормальных условиях.
• Средняя наработка на отказ: не менее 12 500 часов.
• Средний срок службы: не менее 10 лет.

Благодаря широкому температурному диапазону и отсутствию внешнего питания, мегаомметр М4100/2 остаётся работоспособным в условиях, где электронные приборы с жидкокристаллическими индикаторами и аккумуляторами часто отказывают. Он подходит для плановых испытаний изоляции в электрохозяйствах, при вводе оборудования в эксплуатацию и для периодического контроля в процессе эксплуатации цепей управления и распределительных устройств до 250 В.
