ПрофКиП М4100/1 мегаомметр (до 100 В)

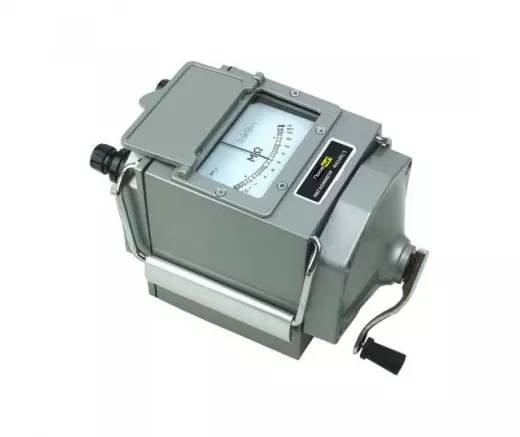

Мегаомметр ПрофКиП М4100/1 — аналоговый прибор со встроенным электромеханическим генератором ручного типа для измерения сопротивления изоляции до 100 МОм при испытательном напряжении 100 В. Модель М4100/1 предназначена для проверки изоляции слаботочных цепей, электронных модулей, устройств автоматики и телекоммуникационного оборудования, где требуется минимальное испытательное напряжение для исключения повреждения чувствительных компонентов. Прибор с ручным генератором не зависит от внешнего питания, работает в расширенном температурном диапазоне от -30°С до +50°С и при влажности до 90%, что делает его удобным для эксплуатации в полевых условиях и при обслуживании объектов без стационарного электроснабжения. Мегаомметр М4100/1 соответствует классу защиты II по ГОСТ 26104 и категории монтажа II по ГОСТ Р 51350.

Испытательное напряжение 100 В

• Измерительное напряжение на зажимах: 100 В ±10 В. Стандартное для данного класса приборов напряжение позволяет проводить диагностику изоляции цепей управления, систем сигнализации, слаботочных кабелей и электронных блоков без риска пробоя изоляции или выхода из строя полупроводников.
• Источник напряжения: встроенный электромеханический генератор с ручным приводом. Устойчивое выходное напряжение обеспечивается при скорости вращения рукоятки от 120 до 144 об/мин.
• Сценарии применения: испытательное напряжение 100 В используется для проверки изоляции цепей дистанционного управления, измерительных преобразователей, приборов учета и распределительных щитов низкого напряжения.

Диапазон измерения сопротивлений 0–100 МОм

• Диапазон измерения: от 0 до 100 МОм. Шкала прибора позволяет контролировать сопротивление изоляции в диапазоне, характерном для низковольтных цепей и кабелей небольшого сечения.
• Основная погрешность: от 0,05 МОм до верхнего предела не более ±15%. Для аналоговых мегаомметров с ручным генератором такая точность достаточна для инженерного контроля и профилактических испытаний.
• Время установления показаний: не более 15 с. В течение этого времени прибор выходит на установившийся режим, обеспечивая корректные показания с учетом емкости изоляции.
• Остаточное отклонение указателя от нуля: не более ±0,5% от длины шкалы. Механический корректор нуля позволяет точно устанавливать стрелку перед началом работы.

Помехозащищенность и класс защиты

• Допустимый ток помехи промышленной частоты: до 50 мкА. Мегаомметр М4100/1 корректно работает при наличии наводок от соседних силовых цепей и оборудования, что важно при измерениях в действующих электроустановках.
• Дополнительная погрешность от помех: не более ±15% при токе помехи до 50 мкА. Значение дополнительной погрешности не превышает основную, что гарантирует достоверность результатов в условиях промышленных помех.
• Класс защиты II: соответствует требованиям ГОСТ 26104 к средствам измерений электронным, обеспечивая двойную изоляцию и защиту пользователя.
• Категория монтажа II: прибор пригоден для работы в распределительных устройствах и сетях с возможными перенапряжениями.

Условия эксплуатации и конструктивная надежность

• Рабочая температура: от -30°С до +50°С. Расширенный температурный диапазон группы 3 по ГОСТ 22261 позволяет использовать прибор в условиях холодного климата, в неотапливаемых помещениях и на открытых площадках.
• Относительная влажность: от 20% до 90% (без конденсации). Сохраняет работоспособность при повышенной влажности, характерной для подвалов, шахт и полевых условий.
• Атмосферное давление: от 84 до 106,7 кПа (630–800 мм рт. ст.). Применим на высотах до 2000 м над уровнем моря.
• Режим работы: прерывистый — 1 минута измерения, 2 минуты паузы. Такой режим предотвращает перегрев генератора и соответствует нормативам эксплуатации аналоговых мегаомметров.
• Электрическая прочность изоляции: 5 кВ. Изоляция между корпусом и измерительными цепями выдерживает испытательное напряжение 5 кВ, что соответствует категории монтажа II.
• Сопротивление изоляции цепей: не менее 40 МОм между корпусом и электрическими цепями в нормальных условиях эксплуатации.
• Средний срок службы: не менее 10 лет. Механический генератор и дискретная элементная база обеспечивают длительный ресурс.
• Средняя наработка на отказ: не менее 12500 часов — показатель, подтверждающий высокую надежность конструкции.
