ПрофКиП ЭСО202/5Г мегаомметр (до 100 В)

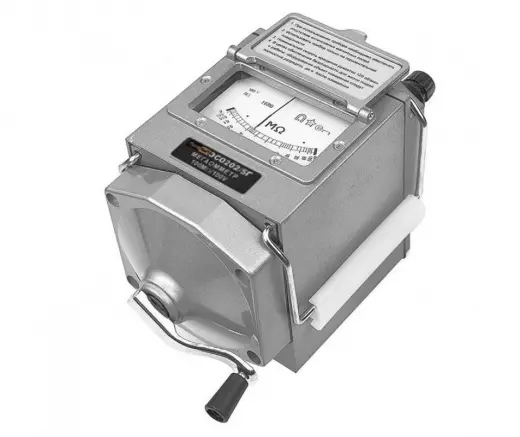

Мегаомметр ПрофКиП ЭСО202/5Г — аналоговый прибор со встроенным электромеханическим генератором ручного типа для измерения сопротивления изоляции до 100 МОм при испытательном напряжении 100 В. Модель ЭСО202/5Г предназначена для работы с особо чувствительным электронным оборудованием, цепями управления, телекоммуникационными системами и приборами автоматики, где использование напряжений 250 В и выше может привести к повреждению изоляции или полупроводниковых компонентов. Прибор не требует внешнего питания, функционирует в температурном диапазоне от -30°С до +50°С и при влажности до 90%, что делает его востребованным для обслуживания низковольтных систем в самых разных климатических условиях. Мегаомметр ЭСО202/5Г соответствует классу защиты II по ГОСТ 26104 и категории монтажа II по ГОСТ Р 51350.

Испытательное напряжение 100 В

• Измерительное напряжение на зажимах: 100 В ±10 В. Минимальное испытательное напряжение в линейке ЭСО202 позволяет проверять изоляцию цепей с электронными компонентами, включая платы контроллеров, датчики, интерфейсные модули и измерительные преобразователи.
• Источник напряжения: встроенный электромеханический генератор с ручным приводом. Скорость вращения рукоятки 120–144 об/мин обеспечивает стабильное выходное напряжение на протяжении всего цикла измерения.
• Сценарии применения: испытательное напряжение 100 В используется для диагностики изоляции кабелей систем сигнализации, цепей дистанционного управления, маломощных источников питания, телефонных линий и слаботочных сетей.

Диапазон измерения 0–100 МОм

• Диапазон измерения сопротивлений: от 0 до 100 МОм. Шкала прибора охватывает значения сопротивлений, достаточные для контроля состояния изоляции низковольтных цепей небольшой протяженности, включая внутренний монтаж щитов и шкафов автоматики.
• Основная погрешность: от 0,05 МОм до верхнего предела не более ±15%. Для аналоговых приборов с ручным генератором указанная точность соответствует требованиям технического контроля и профилактических испытаний.
• Нижняя граница рабочей части шкалы: 0,05 МОм. Измерения вблизи этой границы указывают на недостаточное сопротивление изоляции, требующее устранения дефекта.
• Время установления показаний: не более 15 с. Прибор выходит на стабильный режим в течение установленного времени, позволяя проводить измерения с учетом емкостных токов в изоляции.

Помехозащищенность и настройка

• Допустимый ток помехи промышленной частоты: до 50 мкА. Мегаомметр ЭСО202/5Г сохраняет работоспособность при наличии наводок от соседних силовых цепей, что актуально при измерениях в распределительных устройствах и щитах управления.
• Дополнительная погрешность от помех: не более ±15% при токе помехи до 50 мкА. Дополнительная погрешность сопоставима с основной, что гарантирует достоверность результатов в условиях промышленных помех.
• Остаточное отклонение указателя от нуля: не более ±0,5% от длины шкалы. Механический корректор нуля позволяет точно устанавливать стрелку перед началом измерений.
• Перемещение указателя корректором нуля: не более ±2% от длины шкалы. Запас хода корректора обеспечивает удобную настройку прибора в любых условиях эксплуатации.

Конструктивные особенности и эксплуатационные параметры

• Рабочая температура: от -30°С до +50°С. Расширенный температурный диапазон группы 3 по ГОСТ 22261 позволяет эксплуатировать прибор в неотапливаемых помещениях, на открытых площадках и в регионах с холодным климатом.
• Относительная влажность: от 20% до 90% (без конденсации). Сохраняет работоспособность при высокой влажности, характерной для подземных сооружений, шахт и полевых условий.
• Атмосферное давление: от 84 до 106,7 кПа (630–800 мм рт. ст.). Прибор применим на высотах до 2000 м над уровнем моря без коррекции показаний.
• Режим работы: прерывистый — 1 минута измерения, 2 минуты паузы. Режим обеспечивает тепловой режим генератора и соответствует нормам эксплуатации аналоговых мегаомметров с ручным приводом.
• Электрическая прочность изоляции: 5 кВ. Изоляция между корпусом и измерительными цепями выдерживает испытательное напряжение 5 кВ, что соответствует категории монтажа II и защищает оператора при перенапряжениях в сети.
• Сопротивление изоляции цепей: не менее 40 МОм между корпусом и электрическими цепями в нормальных условиях эксплуатации.
• Средний срок службы: не менее 10 лет. Конструкция с механическим генератором обеспечивает длительный ресурс без необходимости замены элементов питания.
• Средняя наработка на отказ: не менее 12500 часов — показатель, подтверждающий высокую надежность прибора.
