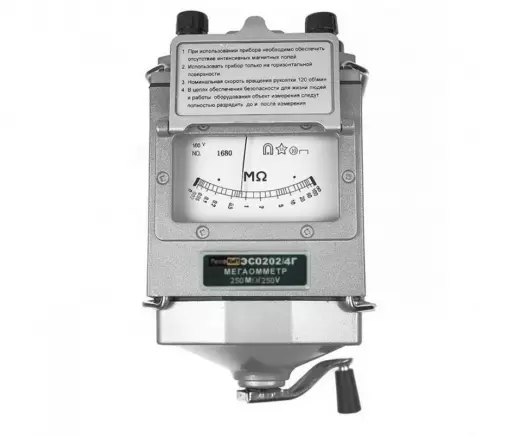

ПрофКиП ЭСО202/4Г мегаомметр (до 250 В)

Мегаомметр ПрофКиП ЭСО202/4Г — аналоговый прибор со встроенным генератором ручного типа для измерения сопротивления изоляции до 250 МОм при испытательном напряжении 250 В. Модель ЭСО202/4Г предназначена для работы с низковольтным оборудованием, цепями автоматики, электроникой и бытовыми приборами, где применение более высоких напряжений недопустимо из-за риска повреждения полупроводниковых элементов. Прибор с электромеханическим генератором не требует внешнего питания, работает в диапазоне температур от -30°С до +50°С и при влажности до 90%, что делает его оптимальным выбором для обслуживания объектов с низким номинальным напряжением в полевых условиях. Мегаомметр ЭСО202/4Г соответствует классу защиты II по ГОСТ 26104 и категории монтажа II по ГОСТ Р 51350.

Испытательное напряжение 250 В

• Измерительное напряжение на зажимах: 250 В ±25 В. Низкое испытательное напряжение позволяет проверять изоляцию цепей управления, слаботочных систем, электронных блоков и бытовой техники без риска пробоя чувствительных компонентов.
• Источник напряжения: встроенный электромеханический генератор с ручным приводом. Скорость вращения рукоятки от 120 до 144 об/мин обеспечивает стабильность выходного напряжения в процессе измерения.
• Область применения: испытательное напряжение 250 В применяется для диагностики изоляции кабелей сигнализации, цепей дистанционного управления, измерительных трансформаторов напряжения и маломощных силовых цепей до 250 В.

Диапазон измерения 0–250 МОм

• Диапазон измерения сопротивлений: от 0 до 250 МОм. Шкала прибора охватывает значения сопротивлений, характерные для изоляции низковольтных цепей ограниченной протяженности, позволяя выявлять как грубые дефекты, так и постепенное старение изоляции.
• Основная погрешность: от 0,05 МОм до верхнего предела не более ±15%. Для аналоговых приборов с ручным генератором указанная погрешность является нормированной и достаточной для инженерного контроля.
• Время установления показаний: не более 15 с. За это время прибор выходит на установившийся режим, обеспечивая корректные показания с учетом абсорбционных токов в изоляции.
• Нижняя граница рабочей части шкалы: 0,05 МОм. Измерения вблизи этой границы интерпретируются как неудовлетворительное состояние изоляции, требующее принятия мер.

Помехозащищенность и механические характеристики

• Допустимый ток помехи промышленной частоты: до 50 мкА. Мегаомметр ЭСО202/4Г сохраняет работоспособность при наличии наводок от соседних силовых цепей, что особенно важно при измерениях в распределительных шкафах с большим количеством проводников.
• Дополнительная погрешность от помех: не более ±15% при токе помехи до 50 мкА. Дополнительная погрешность не превышает основную, что гарантирует достоверность результатов в условиях промышленных помех.
• Остаточное отклонение указателя от нуля: не более ±0,5% от длины шкалы. Корректор нуля позволяет устанавливать стрелку точно на нулевую отметку перед началом работы.
• Перемещение указателя корректором нуля: не более ±2% от длины шкалы. Запас хода корректора обеспечивает удобную настройку прибора в любых условиях.

Условия эксплуатации и конструктивная надежность

• Рабочая температура: от -30°С до +50°С. Расширенный температурный диапазон группы 3 по ГОСТ 22261 позволяет эксплуатировать прибор в неотапливаемых помещениях и на открытом воздухе в зимний период.
• Относительная влажность: от 20% до 90% (без конденсации). Сохраняет работоспособность при высокой влажности, что важно для работы в подвалах, шахтах и на улице.
• Атмосферное давление: от 84 до 106,7 кПа (630–800 мм рт. ст.). Прибор применим на высотах до 2000 м над уровнем моря без коррекции показаний.
• Режим работы: прерывистый — измерение 1 минута, пауза 2 минуты. Такой режим обеспечивает тепловой режим генератора, исключая перегрев при длительной эксплуатации.
• Электрическая прочность изоляции: 5 кВ. Изоляция между корпусом и измерительными цепями выдерживает испытательное напряжение 5 кВ, что соответствует категории монтажа II и защищает оператора при перенапряжениях.
• Сопротивление изоляции цепей: не менее 40 МОм между корпусом и электрическими цепями в нормальных условиях эксплуатации.
• Средний срок службы: не менее 10 лет. Механический генератор и простая схемотехника обеспечивают длительный ресурс без необходимости замены батарей.
• Средняя наработка на отказ: не менее 12500 часов — показатель высокой надежности, характерный для приборов данного класса.
