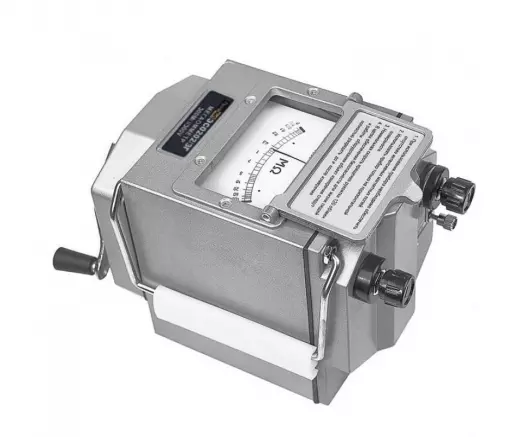

ПрофКиП ЭСО202/3Г мегаомметр (до 500 В)

Мегаомметр ПрофКиП ЭСО202/3Г — аналоговый прибор со встроенным электромеханическим генератором для измерения сопротивления изоляции до 500 МОм при испытательном напряжении 500 В. Модель ЭСО202/3Г ориентирована на проверку изоляции низковольтного оборудования, бытовых электроустановок и цепей управления, где применение повышенных испытательных напряжений может привести к повреждению электронных компонентов. Прибор с ручным генератором не требует внешнего питания, сохраняет работоспособность при температуре от -30°С до +50°С и влажности до 90%, что делает его востребованным для выездных бригад и эксплуатационных служб. Мегаомметр ЭСО202/3Г относится к классу защиты II по ГОСТ 26104 и категории монтажа II по ГОСТ Р 51350, обеспечивая безопасность работы в сетях с возможными перенапряжениями.

Испытательное напряжение 500 В

• Измерительное напряжение на зажимах: 500 В ±50 В. Напряжение 500 В является стандартным для проверки изоляции цепей напряжением до 500 В, включая распределительные щиты, осветительные сети и цепи автоматики.
• Источник напряжения: встроенный электромеханический генератор с ручным приводом. Скорость вращения рукоятки 120–144 об/мин обеспечивает стабильное выходное напряжение на протяжении всего цикла измерения.
• Сценарии применения: испытательное напряжение 500 В применяется для диагностики изоляции кабелей управления, обмоток маломощных электродвигателей, бытовой электропроводки и электроинструмента.

Диапазон измерения 0–500 МОм

• Диапазон измерения сопротивлений: от 0 до 500 МОм. Шкала прибора позволяет контролировать сопротивление изоляции в диапазоне, достаточном для оценки состояния низковольтных цепей и кабельных линий небольшой протяженности.
• Основная погрешность: от 0,05 МОм до верхнего предела не более ±15%. Для аналоговых приборов с ручным генератором такая точность соответствует требованиям технического контроля и профилактических испытаний.
• Время установления показаний: не более 15 с. Прибор выходит на стабильный режим в течение установленного времени, позволяя учитывать переходные процессы в изоляции.
• Остаточное отклонение указателя от нуля: не более ±0,5% от длины шкалы. Механический корректор нуля обеспечивает точную установку перед началом измерений.

Помехозащищенность в условиях промышленных наводок

• Допустимый ток помехи промышленной частоты: до 50 мкА. Прибор ЭСО202/3Г корректно работает при наличии наводок от соседних цепей, что особенно важно при измерениях на действующих объектах с большим количеством параллельно проложенных кабелей.
• Дополнительная погрешность от помех: не более ±15% при токе помехи до 50 мкА. Дополнительная погрешность сопоставима с основной, что гарантирует достоверность результата в условиях электромагнитных помех.
• Назначение ограничения: допустимый уровень помех 50 мкА соответствует условиям эксплуатации в распределительных устройствах низкого напряжения с умеренным уровнем электромагнитной обстановки.

Конструкция и условия эксплуатации

• Рабочая температура: от -30°С до +50°С. Расширенный температурный диапазон группы 3 по ГОСТ 22261 позволяет эксплуатировать мегаомметр ЭСО202/3Г в регионах с холодным климатом, в неотапливаемых помещениях и на открытом воздухе.
• Относительная влажность: от 20% до 90% (без конденсации). Допустимая влажность соответствует условиям работы в полевых условиях, при проведении измерений после дождя или в помещениях с повышенной влажностью.
• Атмосферное давление: от 84 до 106,7 кПа (630–800 мм рт. ст.). Пригоден для работы на высотах до 2000 м над уровнем моря.
• Режим работы: прерывистый — 1 минута измерения, 2 минуты паузы. Такой режим обусловлен необходимостью охлаждения генератора и соответствует нормам эксплуатации аналоговых мегаомметров.
• Электрическая прочность изоляции: 5 кВ. Изоляция между корпусом и измерительными цепями выдерживает испытательное напряжение 5 кВ, что соответствует категории монтажа II и обеспечивает защиту при перенапряжениях.
• Сопротивление изоляции цепей: не менее 40 МОм между корпусом и электрическими цепями в нормальных условиях эксплуатации.
• Средний срок службы: не менее 10 лет. Конструкция с механическим генератором и дискретной элементной базой обеспечивает длительный ресурс.
• Средняя наработка на отказ: не менее 12500 часов — показатель высокой надежности, характерный для приборов данного типа.
