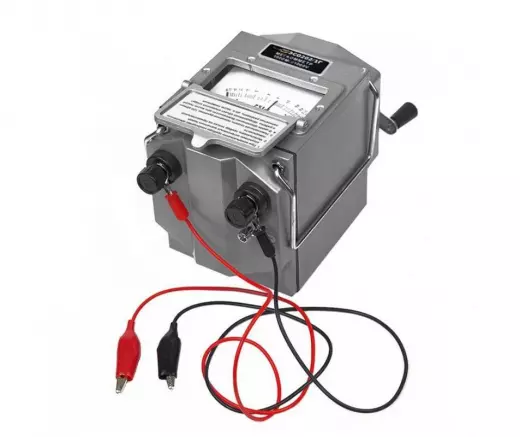

ПрофКиП ЭСО202/1Г мегаомметр (до 1000 В)

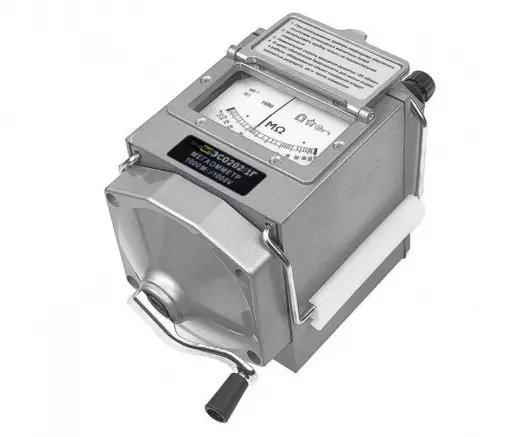

Мегаомметр ПрофКиП ЭСО202/1Г — аналоговый прибор со встроенным генератором ручного типа для измерения сопротивления изоляции до 1000 МОм при испытательном напряжении 1000 В. Модель ЭСО202/1Г спроектирована для работы в жестких климатических условиях: диапазон рабочих температур от -30°С до +50°С и влажность до 90% допускают применение на открытых распределительных устройствах, стройплощадках и в неотапливаемых помещениях. Прибор с электромеханическим генератором не требует внешних батарей или сетевого подключения, что критично при проведении испытаний на объектах без энергоснабжения. Конструкция ЭСО202/1Г относится к классу защиты II по ГОСТ 26104 и категории монтажа II по ГОСТ Р 51350, обеспечивая безопасность оператора при работе в сетях с возможными перенапряжениями.

Испытательное напряжение 1000 В

• Измерительное напряжение на зажимах: 1000 В ±100 В. Значение напряжения фиксированное и соответствует стандартному испытательному напряжению для проверки изоляции кабелей и оборудования до 1000 В согласно ПУЭ.
• Источник напряжения: встроенный электромеханический генератор, приводимый во вращение рукояткой. Рабочий диапазон скорости вращения составляет 120–144 об/мин, что позволяет стабилизировать выходное напряжение в течение всего времени измерения.
• Назначение: испытательное напряжение 1000 В применяется для диагностики силовых кабелей низкого напряжения, обмоток электродвигателей, аппаратуры распределительных щитов и изоляции трансформаторов до 10 кВ.

Диапазон сопротивления 0–1000 МОм

• Диапазон измерения сопротивлений: от 0 до 1000 МОм (1 ГОм). Шкала прибора позволяет фиксировать как предельно низкие значения (короткое замыкание), так и сопротивление изоляции вплоть до верхней границы диапазона.
• Основная погрешность: в рабочей части шкалы от 0,05 МОм до верхнего предела погрешность не превышает ±15%. Для аналоговых мегаомметров общего назначения это соответствует классу точности, достаточному для инженерного контроля и профилактических испытаний.
• Время установления показаний: не более 15 с. Прибор выходит на стабильный режим в течение этого периода, что является нормативным для измерений с ручным генератором и позволяет учитывать абсорбционные токи в изоляции.

Помехозащищенность по току промышленной частоты

• Допустимый ток помехи: до 500 мкА. Мегаомметр ЭСО202/1Г сохраняет работоспособность при наведённых токах промышленной частоты, которые часто присутствуют на длинных кабельных линиях и обмотках крупных машин.
• Дополнительная погрешность от помех: не более ±15% при токе помехи до 500 мкА. Значение этой погрешности сопоставимо с основной, что гарантирует приемлемую достоверность результата даже в условиях электромагнитных наводок.
• Практическая ценность: возможность проводить измерения без отключения параллельно включенного оборудования или без специального экранирования измерительных цепей существенно ускоряет работу в действующих электроустановках.

Условия эксплуатации и межповерочный ресурс

• Рабочая температура: от -30°С до +50°С. Расширенный температурный диапазон (группа 3 по ГОСТ 22261) позволяет использовать прибор в регионах с холодным климатом и в неотапливаемых помещениях.
• Относительная влажность: от 20% до 90% (без конденсации). Допустимая влажность соответствует условиям эксплуатации в полевых условиях, в том числе при дождливой погоде и вблизи водоёмов.
• Атмосферное давление: от 84 до 106,7 кПа (630–800 мм рт. ст.). Пригоден для работы на высотах до 2000 м над уровнем моря.
• Режим работы: прерывистый — измерение в течение 1 минуты, пауза 2 минуты. Такой режим обусловлен необходимостью охлаждения генератора и соответствует требованиям к аналоговым мегаомметрам ручного типа.
• Электрическая прочность изоляции: 5 кВ. Корпус и внутренние цепи мегаомметра ЭСО202/1Г выдерживают испытательное напряжение 5 кВ, что соответствует категории монтажа II и гарантирует защиту от случайных перенапряжений в сети.
• Сопротивление изоляции цепей: не менее 40 МОм между корпусом и электрическими цепями, изолированными от корпуса, в нормальных условиях эксплуатации.
• Средний срок службы: не менее 10 лет. Заявленный ресурс прибора обусловлен применением механического генератора и дискретной элементной базы, которая не подвержена деградации, свойственной сложной электронике.
