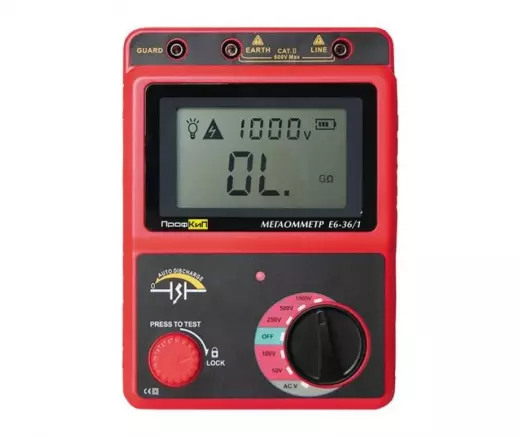

ПрофКиП Е6-36/1 мегаомметр (50 В … 1000 В)

Мегаомметр ПрофКиП Е6-36/1 предназначен для прецизионной оценки сопротивления изоляции в низковольтных и высоковольтных цепях с выбором одного из пяти испытательных напряжений: 50, 100, 250, 500 и 1000 В. В зависимости от установленного уровня модель Е6-36/1 способна измерять сопротивления от долей ома (0,0 Ом) до 19,9 ГОм, что перекрывает потребности как при проверке электроники, так и силовых кабелей до 1 кВ. Прибор оснащен контрастным ЖК-дисплеем с подсветкой, позволяющим работать в условиях плохой освещенности, и может использоваться как в лабораторных условиях, так и на промышленных объектах. Корпус мегаомметра рассчитан на температуру эксплуатации от 0 до +50 °C, а малый вес 0,33 кг и питание от шести стандартных батарей АА делают его удобным для выездных испытаний.

Пять режимов напряжения

Мегаомметр Е6-36/1 предлагает пять фиксированных значений испытательного напряжения, каждое из которых жестко привязано к определенному поддиапазону измерения сопротивления. Это позволяет пользователю выбирать режим, соответствующий классу напряжения проверяемого оборудования, без риска пробоя изоляции или получения заниженных показаний из-за несоответствия тестового потенциала.

• 50 В: диапазон измерений от 0,0 до 99,9 Ом — режим для проверки цепей управления, низковольтной автоматики и чувствительных электронных блоков.
• 100 В: диапазон от 0,0 до 199 Ом — подходит для входных цепей контроллеров, датчиков и маломощных трансформаторов.
• 250 В: диапазон от 0,0 до 499 МОм — востребован при контроле изоляции бытовой проводки и осветительных сетей.
• 500 В: диапазон от 0,0 до 999 МОм — основной режим для проверки распределительных щитов и кабельных линий до 1 кВ.
• 1000 В: диапазон от 0,0 до 19,9 ГОм — для силовых кабелей, обмоток электродвигателей и высоковольтных вводов.

Механический переключатель напряжений исключает случайное изменение настроек в процессе измерений и гарантирует соответствие выбранного режима предельному значению на дисплее.

Охват сопротивлений

Мегаомметр Е6-36/1 перекрывает более десяти порядков сопротивления — от единиц Ом до десятков гигаом. Благодаря нижней границе диапазона в 0,0 Ом прибор может использоваться не только как мегаомметр, но и как омметр для оценки переходных сопротивлений контактов, целостности заземляющих проводников и экранов. Это свойство особенно полезно при комплексной диагностике электроустановок, когда требуется проверить как изоляцию, так и соединения одним прибором.

• 50 В — 99,9 Ом: минимальная дискретность позволяет фиксировать сопротивления менее 1 Ом.
• 100 В — 199 Ом: предел покрывает проверку низкоомных цепей с питанием до 24 В.
• 250 В — 499 МОм: область контроля монтажных кабелей и аппаратов защиты.
• 500 В — 999 МОм: уровень, достаточный для приемо-сдаточных испытаний большинства силовых линий.
• 1000 В — 19,9 ГОм: позволяет оценивать изоляцию с высоким удельным сопротивлением, включая пластиковые оболочки и маслонаполненное оборудование.

Переключение между поддиапазонами происходит автоматически при смене испытательного напряжения, что исключает ошибки оператора и сокращает время настройки.

Класс точности и защита

Основная погрешность мегаомметра Е6-36/1 составляет ±5 % от считываемого значения плюс пять единиц младшего разряда. Такой показатель точности является стандартным для портативных измерителей сопротивления изоляции и обеспечивает достоверность результатов при проведении профилактических и регламентных работ. Прибор также оснащен комбинированной защитой входных цепей от случайного попадания переменного напряжения.

• Погрешность ±5 % ±5 знач. — гарантируется в рабочем диапазоне температур от 0 до +50 °C.
• Защита от перегрузки 10 секунд при 1200 В AC — выдерживает кратковременное подключение к сети переменного тока до 1200 В без повреждения измерительного тракта.
• Защита от перегрузки 5 секунд при 8320 В AC — защищает внутренние компоненты при высоковольтных набросах (например, при индуктивных выбросах в обмотках).
• Сопротивление изоляции прибора 1000 МОм — минимизирует токи утечки через корпус и щупы, повышая достоверность высокоомных измерений.
• Максимальный ток короткого замыкания 1,3 мА — ограничивает энергию тестового импульса, что снижает риск повреждения изоляции при пробое.

Указанные защитные характеристики актуальны для коротких интервалов времени (до 10 секунд), что соответствует типовым ситуациям при случайном касании токоведущих частей или неправильном подключении.

Питание и эксплуатация

Мегаомметр Е6-36/1 работает от автономного источника — шести батарей типоразмера АА. Это делает прибор полностью независимым от сетевого питания и позволяет использовать его в полевых условиях, на строительных площадках и в удаленных электроустановках. Компактные габариты и небольшой вес облегчают транспортировку и хранение.

• Питание: 6×АА батареи — элементы доступны повсеместно, что упрощает замену в условиях командировки.
• Температура эксплуатации: от 0 до +50 °C — прибор сохраняет спецификационную точность в отапливаемых и неотапливаемых помещениях.
• Температура хранения: от -20 до +70 °C — допускает перевозку в багажнике автомобиля или в складских условиях без потери метрологических характеристик.
• Габариты 173×101×55 мм и вес 0,33 кг — модель легко помещается в кармане спецодежды или сумке для инструментов.
• ЖК-дисплей с подсветкой — обеспечивает комфортное считывание показаний в щитовых, подвалах и при искусственном освещении.

При длительных выездных работах рекомендуется иметь запасной комплект батарей, так как разряд элементов может повлиять на стабильность выходного испытательного напряжения, особенно в режиме 1000 В.
