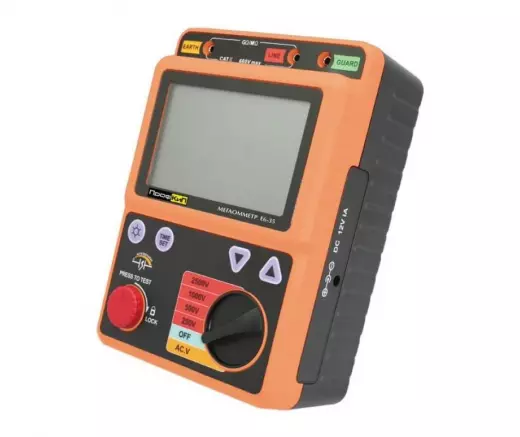

ПрофКиП Е6-35 мегаомметр (250 В … 2500 В)

Мегаомметр ПрофКиП Е6-35 — цифровой переносной прибор с четырьмя фиксированными испытательными напряжениями от 250 В до 2500 В, охватывающий диапазон измерений от 0,0 Ом до 99,9 ГОм. Модель Е6-35 ориентирована на проверку изоляции низковольтного и средневольтного оборудования: цепей управления и сигнализации (250 В), силовых кабелей до 1000 В, электродвигателей и трансформаторов напряжением до 2500 В. Прибор оснащён функцией расчёта индекса поляризации (PI) и имеет встроенную защиту от перегрузок по напряжению до 8320 В, что позволяет выполнять измерения в действующих электроустановках с минимальным риском повреждения. Питание осуществляется от восьми батарей типоразмера С, а масса 1,027 кг и габариты 153×213×95 мм делают мегаомметр Е6-35 удобным для регулярных выездных измерений.

Напряжения 250–2500 В

Наличие четырёх испытательных напряжений — 250 В, 500 В, 1000 В и 2500 В — позволяет использовать мегаомметр Е6-35 для широкого спектра электрооборудования: от слаботочных цепей до силовых кабелей среднего напряжения. Каждое напряжение сопровождается своим диапазоном измерения сопротивления, что обеспечивает достаточное разрешение для достоверной оценки состояния изоляции на каждом уровне. Основные режимы:

• 250 В: диапазон 0,0 … 499 МОм — для цепей управления, релейной защиты, автоматики и оборудования до 250 В.
• 500 В: диапазон 0,0 … 999 МОм — для низковольтных распределительных щитов, аппаратов защиты и электродвигателей до 500 В.
• 1000 В: диапазон 0,0 … 1,99 ГОм — для силовых кабелей и оборудования с номинальным напряжением до 1000 В.
• 2500 В: диапазон 0,0 … 99,9 ГОм — для кабелей 3–10 кВ, обмоток высоковольтных электродвигателей и трансформаторов.
• Максимальный ток короткого замыкания: 1,4 мА — достаточен для заряда ёмкости протяжённых кабельных линий при измерениях на 2500 В.

Выбор напряжения в Е6-35 осуществляется переключателем на передней панели прибора. Для каждого напряжения автоматически устанавливается соответствующий диапазон измерения, что исключает ручной выбор предела и упрощает работу оператора.

Точность и защита от перенапряжений

Мегаомметр Е6-35 обеспечивает погрешность измерения сопротивления ±5 % ±5 единиц младшего разряда во всех диапазонах. Встроенная защита измерительных цепей рассчитана на кратковременное воздействие переменного напряжения до 1200 В (в течение 10 секунд) и до 8320 В (в течение 5 секунд), что защищает прибор при случайном подключении к находящейся под напряжением цепи. Параметры точности и защиты:

• Точность измерения сопротивления: ±5 % ±5 знач — для всех поддиапазонов от 499 МОм до 99,9 ГОм.
• Диапазон измерения напряжения на объекте: 30 В … 600 В — позволяет проверить отсутствие напряжения перед подачей испытательного.
• Разрешение измерения напряжения: 1,0 В.
• Защита от перегрузок (AC): 10 с при 1200 В — выдерживает кратковременное воздействие напряжения сети.
• Защита от перегрузок (AC): 5 с при 8320 В — защищает от импульсных перенапряжений при работе в высоковольтных распределительных устройствах.
• Сопротивление изоляции самого прибора: 1000 МОм — предотвращает влияние внутренних токов утечки на результат измерения.

Функция предварительного контроля напряжения на зажимах — обязательная операция перед началом измерений, особенно при работе на объектах, которые могли остаться под напряжением после отключения.

Индекс поляризации (PI)

Мегаомметр Е6-35 автоматически вычисляет индекс поляризации PI — отношение сопротивления изоляции через 600 секунд к значению через 60 секунд после начала испытания. PI является стандартным диагностическим параметром для многослойной изоляции и позволяет выявлять увлажнение, загрязнение и старение диэлектрика. Основные аспекты применения функции PI:

• Расчёт PI: выполняется автоматически при длительном измерении (не менее 10 минут).
• Диагностические значения: PI ≥ 2,0 — изоляция в хорошем состоянии; PI в диапазоне 1,5–2,0 — требует внимания; PI < 1,5 — вероятны дефекты, необходимы дополнительные испытания.
• Объекты применения: трансформаторы, кабели с бумажно-масляной изоляцией, высоковольтные электродвигатели и генераторы.
• Преимущество: исключает ручной хронометраж и расчёты — прибор выдаёт готовый коэффициент на дисплее.

Индекс поляризации особенно информативен для изоляции, состоящей из нескольких слоёв с разной диэлектрической проницаемостью и проводимостью. Его использование позволяет дифференцировать общее увлажнение изоляции от локальных дефектов.

Питание и удобство работы

Мегаомметр Е6-35 питается от восьми элементов С (R14), что обеспечивает длительную автономную работу. При необходимости может быть подключён внешний блок питания, что удобно при проведении серийных измерений в лабораторных условиях или при тестировании большого количества однотипных объектов. Конструктивные и эксплуатационные параметры:

• Тип питания: 8 батарей С (R14) — широко распространённый типоразмер, доступный для замены в любом регионе.
• Внешнее питание: через разъём для внешнего блока питания (приобретается отдельно).
• Габаритные размеры: 153×213×95 мм — корпус с вертикальной компоновкой, устойчивый при установке на горизонтальной поверхности.
• Масса: 1,027 кг — значительно легче аналоговых мегаомметров с ручным генератором, что облегчает транспортировку и работу на высоте.
• Цифровая индикация: показания выводятся на жидкокристаллический дисплей с указанием единиц измерения (МОм, ГОм).

Малый вес и компактность позволяют размещать прибор в сумке для переноски вместе с комплектом измерительных проводов и зажимов. Батарейное питание делает мегаомметр Е6-35 независимым от сетевого напряжения, что особенно важно при работе на строящихся объектах, в кабельных тоннелях и распределительных пунктах без розеток 220 В.
