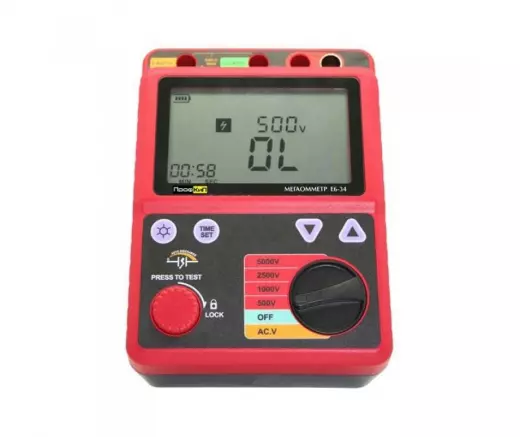

ПрофКиП Е6-34 мегаомметр (500 В … 5000 В)

Мегаомметр ПрофКиП Е6-34 — цифровой прибор с четырьмя фиксированными испытательными напряжениями от 500 В до 5000 В, перекрывающий диапазон измерений от 0,0 Ом до 1000 ГОм (1 ТОм). Модель Е6-34 предназначена для диагностики изоляции силовых кабелей, трансформаторного оборудования, высоковольтных электродвигателей и распределительных устройств с рабочим напряжением до 5000 В. Прибор оснащён функцией расчёта индекса поляризации (PI), что позволяет оценивать состояние изоляции по изменению её сопротивления во времени — важный диагностический параметр для многослойных изоляционных конструкций. Питание осуществляется от восьми батарей типоразмера С, а компактные габариты 153×213×95 мм и масса 1,027 кг делают мегаомметр Е6-34 удобным для переноски между объектами и для работы в ограниченном пространстве.

Диапазон напряжений 500–5000 В

Мегаомметр Е6-34 позволяет выбирать одно из четырёх номинальных испытательных напряжений: 500 В, 1000 В, 2500 В или 5000 В. Это даёт возможность применять прибор для проверки изоляции оборудования различных классов напряжения — от низковольтных цепей до высоковольтных кабельных линий 6–10 кВ. Каждое напряжение соответствует своему диапазону измерения сопротивления, что обеспечивает оптимальное разрешение для каждого типа объектов. Параметры режимов испытаний:

• При 500 В: диапазон 0,0 … 999 МОм — для цепей управления, релейной автоматики и оборудования до 500 В.
• При 1000 В: диапазон 0,0 … 1,99 ГОм — для силовых кабелей и электродвигателей с номиналом до 1000 В.
• При 2500 В: диапазон 0,0 … 99,9 ГОм — для кабелей среднего напряжения и обмоток высоковольтных электрических машин.
• При 5000 В: диапазон 0,0 … 1000 ГОм — для испытания изоляции высоковольтного оборудования с рабочим напряжением до 5000 В и выше.
• Максимальный ток короткого замыкания: 1,4 мА — обеспечивает достаточную мощность для заряда ёмкости протяжённых кабельных линий.

Выбор испытательного напряжения определяется требованиями методики измерений и номинальным напряжением испытуемого объекта. Для кабелей 6–10 кВ обычно применяют напряжение 2500 В или 5000 В, для трансформаторов — 2500–5000 В в зависимости от класса напряжения.

Точность и защита измерительных цепей

Мегаомметр Е6-34 обеспечивает точность измерения сопротивления ±5 % ±5 единиц младшего разряда во всех диапазонах. Встроенная защита от перегрузок по напряжению защищает прибор при случайном попадании внешнего напряжения на измерительные зажимы, что особенно актуально при работе в действующих распределительных устройствах. Основные параметры точности и защиты:

• Точность измерения сопротивления: ±5 % ±5 знач — во всём диапазоне от 0,0 Ом до 1000 ГОм.
• Диапазон измерения переменного напряжения: 30 В … 600 В — для контроля наличия напряжения на объекте перед началом испытаний.
• Разрешение измерения напряжения: 1,0 В.
• Защита от перегрузок (AC): 10 секунд при 1200 В — выдерживает кратковременное воздействие напряжения сети.
• Защита от перегрузок (AC): 5 секунд при 8320 В — защищает от импульсных перенапряжений в высоковольтных цепях.
• Сопротивление изоляции самого прибора: 1000 МОм — минимизирует влияние собственных утечек на результаты измерений высокоомной изоляции.

Функция измерения напряжения на зажимах позволяет оператору убедиться в отсутствии опасного потенциала на объекте перед подключением мегаомметра, что повышает безопасность работы и предотвращает повреждение прибора.

Индекс поляризации и диагностика

Мегаомметр Е6-34 автоматически вычисляет индекс поляризации (PI) — отношение сопротивления изоляции, измеренного через 600 секунд, к значению, полученному через 60 секунд после приложения испытательного напряжения. Индекс поляризации является важным диагностическим критерием для многослойной изоляции, такой как обмотки трансформаторов и кабели с бумажно-масляной изоляцией. Особенности применения функции PI:

• Индекс поляризации (PI): рассчитывается автоматически по результатам измерений на 60-й и 600-й секундах.
• Диагностическое значение: PI ≥ 2,0 обычно свидетельствует о хорошем состоянии изоляции; PI < 1,5 указывает на возможное увлажнение, загрязнение или старение изоляции.
• Применение: рекомендуется для трансформаторов, кабелей с пропитанной бумажной изоляцией, высоковольтных электродвигателей и генераторов.
• Методика: для корректного расчёта PI необходимо выдерживать испытательное напряжение в течение всего периода измерений (не менее 10 минут).

Наличие функции PI в мегаомметре Е6-34 исключает необходимость ручного хронометража и расчётов — прибор выполняет все вычисления автоматически и отображает готовый коэффициент. Это упрощает работу оператора и снижает вероятность ошибок при составлении протоколов испытаний.

Питание и конструктивные особенности

Мегаомметр Е6-34 питается от восьми элементов питания типоразмера С (R14), что обеспечивает длительное время автономной работы. При длительных лабораторных испытаниях или при работе с большим количеством объектов прибор может подключаться к внешнему блоку питания через соответствующий разъём. Конструктивные параметры и особенности питания:

• Тип питания: 8 батарей С (R14) — распространённый и доступный типоразмер, легко заменяемый в полевых условиях.
• Внешнее питание: возможность подключения внешнего блока питания (приобретается отдельно).
• Габаритные размеры: 153×213×95 мм — компактный корпус с вертикальной компоновкой.
• Масса: 1,027 кг — прибор значительно легче аналоговых мегаомметров с ручным генератором, что снижает нагрузку на оператора при длительных работах.
• Цифровая индикация: результаты отображаются на жидкокристаллическом дисплее с указанием единиц измерения (МОм, ГОм).

Малый вес и компактные размеры позволяют размещать мегаомметр Е6-34 в стандартном инструментальном кейсе или сумке для переноски вместе с другим испытательным оборудованием. Возможность питания как от батарей, так и от внешнего источника делает прибор универсальным для использования как в лабораторных условиях, так и на выездных объектах.
