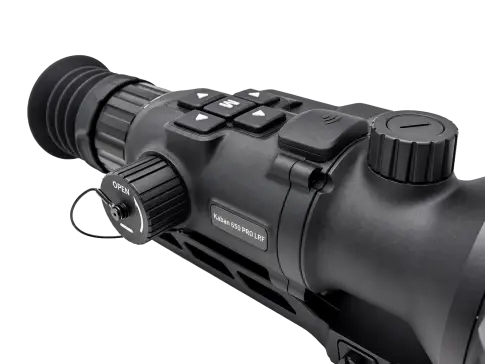

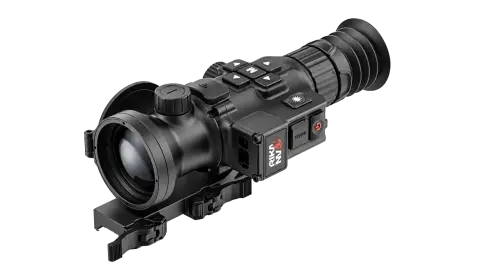

Тепловизионный прицел RikaNV Kaban 650 LRF PRO

RikaNV Kaban 650 LRF PRO — тепловизионный прицел для охоты на неохлаждаемой матрице VOx 640×480 с шагом пикселя 12 мкм, NETD ≤15 мК и германиевом объективе 50 мм F/0.9. Ключевое отличие модели — лазерный дальномер с паспортными характеристиками высшей линейки прицелов RikaNV Dovod Pro: диапазон измерения 10–3 000 м, точность ≤±1 м на всём диапазоне, расходимость луча менее 0,8 мрад, аттестованный диапазон температур −40…+60 °C. Пятно луча менее 8 см на 100 м ложится на грудь или лопатку зверя, а не на фон за ним, и паспортная точность замера сохраняется на всём диапазоне рабочих температур прицела −30…+50 °C, включая зимнюю охоту на морозе. Прицел рассчитан на охоту на кабана и другого копытного с вышки, засидки и в ходовом поиске, на ночную стрельбу в лесу и добор подранка; стойкость к отдаче 7 000 Дж, крепление Picatinny Rail, встроенная память 64 ГБ.

Тепловизионный модуль

Неохлаждаемая микроболометрическая матрица VOx 640×480 регистрирует собственное инфракрасное излучение сцены в полосе LWIR (8–14 мкм) и строит из него кадр. Массив терморезисторов на оксиде ванадия меняет сопротивление под падающим излучением; разница температур участков сцены становится электрическим сигналом и после обработки выводится на дисплей. Полоса LWIR совпадает с пиком теплового излучения тел при земных температурах и проходит сквозь дымку, лёгкий дождь и туман, поэтому тракт остаётся рабочим там, где видимый контраст уже пропал.

Неохлаждаемый сенсор не содержит криогенного контура: рабочая картинка появляется через несколько секунд после включения, конструкция твердотельная, ресурс микроболометра — порядка десятков тысяч часов непрерывной работы. На номере или в засидке прицел включается по шороху и не требует прогрева перед наблюдением.

Разрешение 640×480, шаг пикселя 12 мкм и фокусное расстояние 50 мм вместе задают мгновенное поле зрения одного детектора (IFOV) 0,24 мрад. На дистанции 100 м один пиксель матрицы покрывает участок сцены 2,4 см: по этому угловому размеру детали силуэт читается по форме, а не только по факту тепла. Цифровой зум укрупняет уже снятый кадр интерполяцией и исходную детализацию сенсора не повышает. Дальше, на дистанции выстрела, к прочитанному силуэту привязывается лазерный замер — отдельная подсистема, описанная ниже.

NETD ≤15 мК — минимальная разница температур соседних участков сцены, которую тракт различает на уровне собственного шума. Это параметр всего тракта, а не одной матрицы: сенсор, объектив F/0.9 и алгоритмы обработки вместе. От него зависит чтение слабоконтрастной сцены — прогретой за день опушки, остывающего следа, кабана в подлеске на фоне нагретого грунта, мороси и тумана, где разница температур между зверем и фоном сходится к единицам градусов.

Кадр обновляется с частотой 60 Гц, то есть каждые 16,7 мс. На проводке за зверем, выходящим на поле или уходящим в кустарник, такая частота снижает смаз и запаздывание картинки относительно движения. Частота входит в расход тракта и учитывается в паспортных значениях автономности раздела о питании.

Паспортная дальность обнаружения по методике производителя — 2 600 м. Это отдельное измерение, не расчёт по критерию Джонсона: рабочие дистанции по типам зверей приведены в следующем разделе.

Оптика

Объектив с фокусным расстоянием 50 мм и относительным отверстием F/0.9 собран на германии (Ge). Германий — стандарт высокоточной LWIR-оптики (8–14 мкм): высокий коэффициент пропускания в рабочей полосе и стабильные оптические свойства во всём диапазоне рабочих температур прицела. Фокусировка и контраст сохраняются при выходе из тёплой машины на мороз и при работе под дождём.

Световой поток на сенсор пропорционален 1/F². Объектив F/0.9 пропускает примерно в 2,4 раза больше сигнала, чем объектив F/1.4 при том же фокусном расстоянии. Запас сигнала расширяет условия, в которых тракт ещё читает силуэт: сумерки после дождя, туман над низиной, снегопад, когда собственный тепловой контраст сцены мал.

Базовая оптическая кратность 3,1× — отношение углового размера пикселя дисплея, видимого через окуляр, к IFOV сенсора; она согласована с матрицей 640×480 и не выходит за её физический предел детализации. На этой кратности поле зрения 8,8°×6,6°, на дистанции 100 м — полоса 15,4×12,3 м: в кадр помещаются группа кабанов на кормовом поле или лось на просеке. На 200 м полоса вдвое шире, на 50 м — вдвое уже. Цифровой зум ступенчатый, ×1, ×2, ×4 и ×8, что даёт кратность 3,1×, 6,2×, 12,4× и 24,8×. Поле зрения сужается пропорционально ступени: 8,8°×6,6°, 4,4°×3,3°, 2,2°×1,65° и 1,1°×0,825°. Укрупнение служит разглядыванию уже найденного зверя и совмещению марки с точкой прицеливания.

Удаление выходного зрачка 55 мм и выходной зрачок 6 мм задают вкладку: полная картинка ловится при небольшом смещении глаза от оси — в зимней куртке, из неудобной позы на вышке, в очках или балаклаве. Диоптрийная коррекция ±5 D настраивает резкость под зрение стрелка в самом окуляре.

Рабочие дистанции по критерию Джонсона

Расчётные дальности по классическому критерию Джонсона для фокусного расстояния 50 мм и шага пикселя 12 мкм. Обнаружение — критический размер цели занимает примерно 2 пикселя изображения: виден тёплый объект, тип и детали ещё не читаются. Распознавание — примерно 8 пикселей: ясен тип объекта. Идентификация — примерно 16 пикселей: деталей достаточно для уверенного определения.

Отдельно от таблицы существуют паспортные оценки производителя по его методике с порогами 12/6/2 пикселя на критический размер. Пороги не совпадают с порогами расчёта (2/8/16 пикселей), поэтому заводские числа с таблицей не сопоставимы. Для объекта 1,7×0,5 м производитель указывает обнаружение 3 500 м, распознавание 1 200 м и идентификацию 600 м. Для крупного объекта 4,6×2,3 м — обнаружение 9 600 м, распознавание 3 200 м и идентификацию 1 600 м; эти оценки к охотничьим сценариям не относятся.

Прицельная марка и дисплей

Прицельная марка — программная разметка поверх теплового кадра, а не гравировка на линзе: тип и цвет переключаются в меню под задачу и под текущую палитру. В памяти шесть сеток. Накоротке в лесу уместна открытая марка, которая не закрывает силуэт; на дальнем выстреле с вышки — тонкая точка; для упреждения — размерная сетка. Пять цветов марки подбираются так, чтобы штрих оставался контрастным на активной палитре — и на тёмном лесном фоне, и на светлом снежном. Вместе с шестью профилями пристрелки под ствол и патрон можно держать свою сетку и свой цвет.

Кадр выводится на матрицу AMOLED разрешением 1 920×1 440, диагональю активной области 0,536 дюйма и шагом пикселя 5,67×5,67 мкм. По каждой оси пикселей втрое больше, чем у сенсора 640×480: структура тепловой матрицы на базовой кратности и на первых ступенях зума не проступает, меню и OSD прорисовываются чётко, а шаг 5,67 мкм снижает заметность пиксельной сетки при долгом наблюдении из засидки. Шаг пикселя дисплея — параметр восприятия в окуляре, не дальности: на дальность влияет шаг детекторов сенсора.

AMOLED даёт высокий контраст тёплого силуэта на тёмном фоне и короткий отклик пикселя, поэтому при резком развороте за уходящим зверем кадр не смазывается от инерции панели. Рабочий диапазон дисплея −20…+65 °C. Нижняя граница выше нижней границы изделия; как органическая матрица ведёт себя в этом промежутке, сказано в разделе об условиях эксплуатации.

Пять палитр меняют распределение яркости по температурам: общее наблюдение, поиск по самым тёплым точкам и стрельба требуют разной раскладки. Режимы «Forest», «Rain» и «Outdoor» — пресеты усиления, кривой контраста и шумоподавления под доминирующий фон. «Forest» рассчитан на равномерно тёплый лес со зверем в подлеске, «Rain» — на осадки и сниженный тепловой контраст, «Outdoor» — на открытые угодья.

Лазерный дальномер

Встроенный лазерный дальномер RikaNV Kaban 650 LRF PRO имеет паспортные характеристики дальномера высшей линейки прицелов RikaNV Dovod Pro: диапазон измерения 10–3 000 м, точность ≤±1 м одним значением на весь диапазон, расходимость луча менее 0,8 мрад, доля корректных замеров ≥98 % при доле ложных срабатываний ≤1 %, аттестованный диапазон температур −40…+60 °C. Класс лазерной безопасности — Class 1 (IEC 60825). Класс относится к условиям нормальной эксплуатации и не разрешает смотреть в выходное отверстие излучателя ни невооружённым глазом, ни через увеличивающую оптику.

Паспортные значения дальномера у RikaNV Kaban 335 LRF, RikaNV Kaban 350 LRF, RikaNV Kaban 650 LRF, RikaNV Moskit 335 LRF и RikaNV Moskit 650 LRF одинаковы: диапазон измерения 10–1 200 м, точность ≤±1 м до 300 м и ≤±2 м дальше, расходимость луча менее 6 мрад, диапазон температур дальномера −20…+60 °C. У этой модели те же четыре параметра — 10–3 000 м, ≤±1 м на всём диапазоне, менее 0,8 мрад, −40…+60 °C. По матрице 640×480, объективу 50 мм F/0.9, дисплею и набору функций RikaNV Kaban 650 LRF и RikaNV Kaban 650 LRF PRO совпадают: две модели различаются дальномером.

Запас по дальности и точности работает на дальнем выстреле. Замер уходит в баллистический калькулятор и становится дистанцией, от которой считается поправка. Падение пули растёт с расстоянием быстрее, чем само расстояние, поэтому одна и та же абсолютная ошибка дистанции смещает точку попадания по вертикали сильнее на дальнем выстреле, чем на ближнем. Погрешность ≤±1 м задана на весь диапазон и за 300 м не растёт: поправка на 600 м считается от дистанции с той же погрешностью, что и на 200 м.

Расходимость луча менее 0,8 мрад даёт на дистанции 100 м пятно диаметром менее 8 см; расходимость менее 6 мрад на той же дистанции — пятно менее 60 см. Пятно в 8 см укладывается на грудь или лопатку зверя и не захватывает склон, стволы или кустарник за ним: измеренная дистанция относится к цели, а не к фону.

Паспортные дальности по типам объектов не сводятся к одной цифре. Каждая получена при отражательной способности 30 %, относительной влажности ≤60 % и видимости ≥10 км: ≥3 000 м по щиту 2,3×2,3 м или автомобилю, ≥1 500 м по щиту 0,5×1,7 м или ростовой фигуре, ≥800 м по объекту 0,2×0,3 м. Верхняя граница диапазона 3 000 м — паспортный максимум, и он не обещан на любой поверхности и в любую погоду: энергию, вернувшуюся в приёмник, уменьшают три физических фактора.

Первый фактор — отражение от объекта измерения. Вода, мокрый асфальт и ряд тёмных покрытий поглощают излучение. Гладкая водная гладь и стекло отражают его зеркально: при наклонном луче энергия уходит мимо приёмника, а сквозь прозрачную поверхность луч проходит дальше, поэтому по стеклу возможен возврат от самой поверхности либо от объекта за ней. Некоторые матовые материалы рассеивают энергию во все стороны, и в приёмник попадает малая доля; светлая матовая поверхность при этом способна дать устойчивый рассеянный возврат. Видимый тёмный цвет сам по себе не доказывает слабого отражения на длине волны лазера.

Второй фактор — угол поверхности к лучу. При наклонном попадании, особенно на гладкую или зеркальную поверхность, заметная часть отражённой энергии уходит в сторону от приёмника, обратный сигнал слабеет, и максимальная дистанция измерения уменьшается. Это не правило «только строго перпендикулярно»: шероховатая поверхность рассеивает энергию широким конусом и возвращает часть сигнала при заметном наклоне, гладкая при том же наклоне возврат теряет.

Третий фактор — возврат от атмосферы. Капли тумана, дождя, снежинки и аэрозольные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно и ослабляют сигнал от выбранного зверя. Модуль может не получить результат либо принять более близкий возврат от завесы капель за сигнал объекта и показать расстояние до завесы, а не до него. То, что силуэт виден в тепловом кадре, лазерный замер не гарантирует: тепловой канал регистрирует собственное излучение в полосе 8–14 мкм, дальномер зависит от отражённого импульса, и туман действует на них по-разному.

Аттестованный температурный диапазон дальномера −40…+60 °C. Нижняя граница −40 °C лежит ниже нижней границы изделия −30 °C, верхняя +60 °C — выше верхней границы изделия +50 °C. На всём диапазоне, в котором работает прицел, дальномер остаётся в пределах своей аттестации: на зимней охоте при −30 °C замер для калькулятора идёт в том же паспортном допуске ≤±1 м, что и в тёплый сезон, и промежутка, где прицел работает, а дальномер уже вне аттестованной границы, нет.

Функции и интерфейсы

Прицел выдерживает энергию отдачи до 7 000 Дж: на всём ресурсе выстрелов сохраняются пристрелка, целостность матрицы и посадка крепежа. Штатное крепление — Picatinny Rail, установка тремя винтами M5×10. Ручная пристрелка приводит марку к точке попадания фиксированным шагом юстировки. Шесть профилей хранят независимые настройки под разные стволы, калибры и патроны, включая летний и зимний боеприпас. Встроенный баллистический калькулятор переводит дистанцию, полученную от дальномера, в поправку прицеливания. Режим PiP (Picture-in-Picture) выводит увеличенную врезку в зоне марки поверх кадра рабочей кратности.

Коррекция неоднородности NUC запускается тремя способами: по крышке объектива, механическим затвором с паузой кадра около 0,5 с и щелчком, либо бесшторным алгоритмом shutterless без паузы. Суперразрешение собирает дополнительную детализацию из нескольких кадров с субпиксельным смещением — эффект проявляется при наблюдении с упора или из засидки, где сцена статична. Heat Track выделяет маркером самую тёплую точку кадра и сопровождает её. Защита от засветки программно детектирует локальный пересвет и снижает чувствительность затронутых пикселей.

RAV (Recoil-Activated Video) стартует по импульсу выстрела, который фиксирует акселерометр, и сохраняет момент выстрела вместе с предысторией. Встроенная память 64 ГБ. Запись идёт с наложением OSD — кратность, показания компаса, дистанция, заряд — и со звуком встроенного микрофона. Локальный альбом форматов MP4 и JPG даёт просмотр, сортировку и удаление материала на дисплее прицела прямо в поле.

Цифровой магнитный компас показывает азимут в OSD и пишет его в метаданные фото и видео. Точность в течение сеанса поддерживает периодическая калибровка жестом «восьмёркой». Меню и OSD доступны на русском и английском языках. Разъём USB Type-C служит для зарядки током 1 А или 2 А при 5 В, для передачи фото и видео на компьютер и для обновления прошивки. Модуль Wi-Fi связывает прицел с мобильным приложением: передача материалов, удалённое управление настройками и трансляция изображения. В режиме точки доступа прицел сам поднимает сеть Wi-Fi и подключает смартфон напрямую — связь с приложением сохраняется в угодьях вне сотового покрытия.

Питание и условия эксплуатации

Питание — один съёмный элемент Li-ion формата 18690, 3,6 В, 3 650 мА·ч. Элемент меняется на запасной в поле, в том числе на морозе; зарядка идёт через USB Type-C от внешнего источника или комплектным зарядным адаптером. Защита от переполюсовки блокирует ток при неправильной установке.

Паспортное время от полного заряда — 6 ч в базовом режиме, 5 ч при включённом Wi-Fi и 3 ч при одновременно включённых Wi-Fi и лазерном дальномере. Три цифры относятся к трём штатным режимам тракта с частотой кадров 60 Гц.

Рабочий диапазон температур изделия в сборе — −30…+50 °C, степень защиты корпуса IP67: полная защита от пыли и герметичность при кратковременном погружении на глубину до 1 м. Нижняя граница −30 °C задаёт мороз, на который аттестован прицел как инструмент наблюдения и стрельбы на зимней охоте. Класс IP67 не разрешает штатные измерения дальномером под дождём, снегом, при высокой влажности или в запылённой среде.

Дисплей аттестован на −20…+65 °C. Его нижняя граница выше нижней границы изделия, и в промежутке −30…−20 °C прицел остаётся в рабочем диапазоне, а матрица — уже вне своей аттестации. У органической матрицы AMOLED на морозе растёт время отклика: при быстрой проводке появляется смаз, цветопередача смещается, картинка меняет оттенок. Наблюдение и прицеливание при этом сохраняются. Верхняя граница дисплея +65 °C выше верхней границы изделия +50 °C, поэтому со стороны тепла такого промежутка нет.

Дальномер аттестован на −40…+60 °C. Нижняя граница ниже нижней границы изделия, верхняя — выше верхней границы изделия. Во всём диапазоне −30…+50 °C, в котором работает прицел, дальномер остаётся внутри своей аттестации; промежутка, где изделие исправно, а замер уже вне аттестованного диапазона дальномера, нет.

Комплектация и меры безопасности

В комплекте RikaNV Kaban 650 LRF PRO — планка Picatinny Rail с винтами и ключом, один элемент 18690, зарядный адаптер и кабель USB Type-C. Планка сажает прицел на оружие, элемент и адаптер закрывают зарядку до выезда и в поле.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: объектив фокусирует излучение на матрицу независимо от того, включён прицел или нет. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом F/0.9 излучение солнца или дуги создаёт на пикселях локальную тепловую нагрузку на порядки выше рабочей. Перегрев необратимо разрушает элементы матрицы: в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом. Повреждение сенсора по этой причине не является гарантийным случаем.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1). Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды. Запрещается измерять дальность до цели, находящейся в пределах 5 м, во избежание выгорания детектора изделия.
