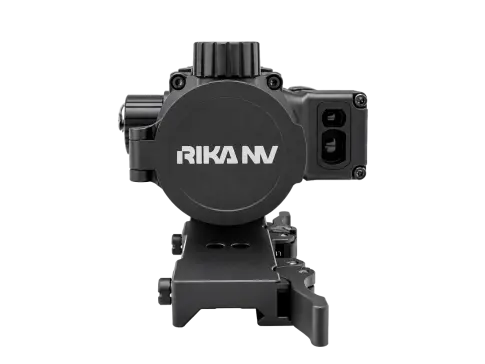

Тепловизионный прицел RikaNV Kaban 335 LRF

RikaNV Kaban 335 LRF — тепловизионный прицел для охоты, построенный на неохлаждаемой микроболометрической матрице VOx 384×288 с шагом пикселя 12 мкм и германиевом объективе 35 мм F/0.9. Встроенный лазерный дальномер работает в диапазоне 10–1 200 м, баллистический калькулятор переводит дистанцию в поправку прицеливания, а внутренняя память на 64 ГБ хранит фото и видео. Корпус из высокопрочного алюминиевого сплава выдерживает отдачу до 7 000 Дж, штатное крепление — Picatinny Rail, защита — IP67, рабочий диапазон температур — −30…+50 °C.

Тепловизионный модуль

Тепловое изображение формирует неохлаждаемая микроболометрическая матрица VOx 384×288 с шагом пикселя 12 мкм. Она регистрирует собственное инфракрасное излучение сцены в диапазоне LWIR (8–14 мкм), который совпадает с пиком теплового излучения тел при земных температурах. Каждый элемент матрицы — терморезистор на оксиде ванадия, меняющий электрическое сопротивление под действием падающего излучения; разница температур участков сцены преобразуется в электрический сигнал и выводится на дисплей в выбранной палитре.

Неохлаждаемый сенсор выходит на рабочую картинку через несколько секунд после подачи питания: в его конструкции нет криогенного контура, ресурс твердотельного микроболометра — порядка десятков тысяч часов непрерывной работы. На засидке и вышке это означает, что ночная оптика включается по шороху на опушке и не требует подготовки, пока зверь уже выходит на корм.

Параметр NETD ≤15 мК определяет минимальную разницу температур соседних участков сцены, которую тракт различает на уровне собственного шума. Это характеристика всего тракта — сенсора, объектива F/0.9 и алгоритмов обработки — и она отвечает за чтение слабоконтрастной сцены: прогретая за день опушка, остывающий след на снегу, кабан в подлеске на фоне нагретого грунта.

Разрешение 384×288 и шаг пикселя 12 мкм в связке с фокусным расстоянием 35 мм задают мгновенное поле зрения одного детектора (IFOV) 0,34 мрад: на дистанции 100 м один пиксель матрицы покрывает участок сцены 3,4 см. Цифровой зум лишь интерполирует уже снятую картинку и исходную детализацию сенсора не повышает.

Частота обновления 60 Гц означает обновление изображения 60 раз в секунду (каждые 16,7 мс). При проводке за зверем, вышедшим на кромку и пошедшим вдоль опушки, обновление кадра каждые 16,7 мс снижает смаз и задержку и удерживает силуэт в прицельной сетке.

Оптика

Объектив с фокусным расстоянием 35 мм и относительным отверстием F/0.9 собран на германиевых линзах. Германий — стандарт высокоточной LWIR-оптики (8–14 мкм): высокий коэффициент пропускания в рабочей полосе и стабильные оптические свойства во всём диапазоне рабочих температур прицела, что сохраняет фокусировку и контраст картинки при переходе из тёплой машины на мороз и при работе под дождём на вышке.

Световой поток на сенсор пропорционален 1/F², поэтому объектив F/0.9 пропускает примерно в 2,4 раза больше сигнала, чем объектив F/1.4 при том же фокусном расстоянии. Этот запас сигнала и определяет чувствительность тракта в сложных условиях — сумерки после дождя, туман над низиной, снегопад на кромке поля.

Базовая оптическая кратность 3,6× получается как отношение углового размера пикселя дисплея, видимого через окуляр, к IFOV сенсора, и согласована с разрешением матрицы 384×288 без выхода за её физический предел детализации. Поле зрения на базовой кратности — 7,5°×5,7°, что на дистанции 100 м даёт полосу 13,2×9,9 м. Цифровой зум ступенчатый, со ступенями ×1, ×2 и ×4, что соответствует кратности 3,6×, 7,2× и 14,4×; поле зрения сужается пропорционально ступени.

Удаление выходного зрачка 55 мм и выходной зрачок 6 мм вместе определяют скорость вкладки: глаз находит полную картинку при небольшом смещении от оптической оси, что важно при стрельбе в зимней куртке, из неудобной позы на вышке, в очках или балаклаве. Диоптрийная коррекция ±5 D настраивает резкость изображения под зрение стрелка прямо в окуляре, без очков под прицелом.

Рабочие дистанции по критерию Джонсона

Расчётные дальности по классическому критерию Джонсона для фокусного расстояния 35 мм и шага пикселя 12 мкм. Обнаружение — критический размер цели занимает примерно 2 пикселя изображения: виден тёплый объект, но ещё не его тип и детали. Распознавание — примерно 8 пикселей: ясен тип объекта. Идентификация — примерно 16 пикселей: различимо достаточно деталей для уверенного определения.

Для фокуса 35 мм идентификация копытного зверя ложится на 146 м у кабана, 137 м у косули и 365 м у лося; распознавание кабана — на 292 м, косули — на 273 м, лося — на 729 м, лисы — на 146 м при идентификации 73 м. Это рабочая зона выстрела с засидки, вышки и по кромке поля: тип зверя и детали силуэта читаются на дистанциях распознавания и идентификации, а не на дальнем пределе обнаружения.

Дисплей и палитры

Изображение выводится на матрицу AMOLED с разрешением 1 920×1 440 пикселей, диагональю 0,536 дюйма и шагом пикселя 5,67×5,67 мкм. Разрешение дисплея в пять раз превышает разрешение сенсора 384×288 по каждой оси: пиксельная структура дисплея на базовой кратности 3,6× и на ступени цифрового зума ×2 не проступает, меню и OSD прорисовываются чётко, а шаг пикселя 5,67 мкм убирает заметную сетку при длительном наблюдении из засидки.

AMOLED-панель даёт высокий контраст между тёплым силуэтом и тёмным фоном и быстрый отклик пикселя, поэтому при резком развороте прицела за уходящим вдоль опушки зверем картинка сохраняет резкость. Рабочий диапазон дисплея −20…+65 °C.

Пять палитр отображения теплового сигнала переключаются под сцену: наблюдение, поиск по тёплым точкам и стрельба требуют разного распределения яркости по температурам. Режимы изображения Forest, Rain и Outdoor — пресеты усиления, кривой контраста и шумоподавления под доминирующий фон: Forest — под равномерно тёплый лесной фон со зверем в подлеске, Rain — под сцену с осадками и сниженным тепловым контрастом, Outdoor — под открытые угодья и кромку поля.

Лазерный дальномер

Встроенный лазерный дальномер измеряет дистанцию в диапазоне 10–1 200 м с точностью ≤±1 м до 300 м и ≤±2 м на дистанциях свыше 300 м. Класс лазерной безопасности — Class 1 по IEC 60825. Класс относится к условиям нормальной эксплуатации и не разрешает смотреть в выходное отверстие излучателя ни невооружённым глазом, ни через увеличивающую оптику.

Паспортные дальности по типам объектов зафиксированы вместе с условиями их измерения: 800 м по лесному массиву и 1 000 м по строениям — значения, полученные при видимости ≥10 км и влажности ≤60 %. Достоверность измерения по паспорту при тех же условиях — доля корректных замеров ≥99 % и доля ложных срабатываний ≤2 %. Верхняя граница диапазона 1 200 м — паспортный максимум, достигаемый при этих условиях и по объекту с устойчивым возвратом.

Первый фактор, влияющий на дальность, — отражение от цели. Вода, мокрый асфальт и ряд тёмных покрытий поглощают излучение; гладкая водная гладь и стекло отражают его зеркально — при наклонном луче энергия уходит мимо приёмника. Некоторые матовые материалы рассеивают энергию по всем направлениям, и в приёмник возвращается лишь её малая доля; при этом светлая матовая поверхность нередко даёт устойчивый диффузный возврат.

Второй фактор — угол поверхности к лучу. При наклонном попадании, особенно на гладкую или зеркальную поверхность, значительная часть отражённой энергии направляется в сторону от приёмника, обратный сигнал слабеет, и максимальная дистанция измерения уменьшается.

Третий фактор — возврат от атмосферы. Капли тумана, дождя, снежинки и аэрозольные частицы дымки рассеивают лазерное излучение на пути к объекту и обратно, ослабляя сигнал от выбранной цели. Модуль может не получить результат либо принять более близкий и сильный возврат от завесы капель или частиц за сигнал цели и показать расстояние не до объекта, а до этой завесы.

Расходимость луча менее 6 мрад: на дистанции 100 м пятно имеет диаметр менее 60 см. Замеренная дистанция передаётся в баллистический калькулятор напрямую. Аттестованный температурный диапазон дальномера −20…+60 °C.

Функции и интерфейсы

Прицел RikaNV Kaban 335 LRF выдерживает энергию отдачи до 7 000 Дж: на всём ресурсе выстрелов сохраняются пристрелка, целостность матрицы и посадка крепежа. Штатное крепление — Picatinny Rail, установка тремя винтами M5×10. Ручная пристрелка с фиксированным шагом юстировки приводит марку к точке попадания, шесть профилей пристрелки хранят независимые настройки под разные стволы, калибры и патроны. Встроенный баллистический калькулятор переводит параметры выстрела и дистанцию, полученную от дальномера, в поправку прицеливания.

Режим Picture-in-Picture (PiP) выводит увеличенную врезку в зоне марки поверх основного кадра, который остаётся на базовой кратности 3,6× с полем 7,5°×5,7°: периферия держит кромку поля и соседних зверей, врезка служит прицеливанию по уже найденному силуэту.

Коррекция неоднородности NUC выполняется тремя способами: по крышке объектива, механическим затвором с паузой изображения около 0,5 с и щелчком либо бесшторным алгоритмом shutterless без паузы кадра. Суперразрешение собирает дополнительную детализацию из нескольких кадров с субпиксельным смещением. Функция Heat Track автоматически выделяет маркером самую тёплую точку кадра и сопровождает её.

RAV (Recoil-Activated Video) запускает запись по импульсу выстрела, зафиксированному акселерометром, и сохраняет момент выстрела вместе с предысторией. Встроенная память 64 ГБ. Запись ведётся с наложением OSD (кратность, показания компаса, дистанция, заряд батареи) и звуком со встроенного микрофона. Локальный альбом в форматах MP4 и JPG даёт просмотр, сортировку и удаление материала на дисплее прицела прямо в поле.

Цифровой магнитный компас показывает азимут в OSD и записывает его в метаданные фото и видео. Интерфейс меню доступен на русском и английском языках. Разъём USB Type-C служит для зарядки (5 В при токе 1 А или 2 А), передачи фото и видео на компьютер и обновления прошивки. Wi-Fi-модуль связывает прицел с мобильным приложением: передача материалов, удалённое управление настройками и трансляция изображения в реальном времени. В режиме точки доступа прицел сам поднимает Wi-Fi-сеть и подключает смартфон напрямую.

Питание и условия эксплуатации

Питание идёт от одного съёмного элемента Li-ion формата 18690 (3,6 В, 3 650 мА·ч). Съёмный элемент заменяется на запасной в поле, в том числе на морозе, а зарядка выполняется через USB Type-C от внешнего источника или в комплектной зарядке. Защита от переполюсовки блокирует подачу тока при неправильной установке элемента.

Паспортное время непрерывной работы от полного заряда — 6 ч в базовом режиме, 5 ч при включённом Wi-Fi и 3 ч при одновременно включённых Wi-Fi и лазерном дальномере.

Рабочий диапазон температур изделия в сборе — −30…+50 °C, степень защиты IP67. Защита корпуса не отменяет ограничений эксплуатации дальномера и не разрешает штатные замеры под дождём, снегом, при высокой влажности или в запылённой среде. Класс IP67 означает полную защиту от пыли и герметичность при кратковременном погружении на глубину до 1 м.

Отдельные модули аттестованы в собственных диапазонах: дисплей −20…+65 °C, дальномер −20…+60 °C. Практически значим промежуток от −30 °C до −20 °C, где изделие ещё в рабочем диапазоне, а модули — ниже своей аттестованной границы. У органической матрицы AMOLED на морозе растёт время отклика — при быстрой проводке появляется смаз — и смещается цветопередача. У полупроводникового лазера дальномера на морозе слабеет излучение: замер на большой дистанции становится менее устойчивым, тогда как на коротких дистанциях измерение сохраняется.

Комплектация и меры безопасности

В комплекте RikaNV Kaban 335 LRF идут планка Picatinny Rail с винтами и ключом для установки, один аккумулятор 18690, зарядное и кабель USB Type-C. Упаковка — картонная коробка.

Категорически запрещается направлять объектив на солнце, сварочную дугу, лазерные источники, открытое пламя и прожекторы. Запрет действует и при выключенном питании: объектив фокусирует излучение на матрицу независимо от того, включён прицел или нет. Микроболометрический сенсор регистрирует собственное инфракрасное излучение сцены. Сфокусированное объективом F/0.9 излучение солнца или дуги создаёт на пикселях локальную тепловую нагрузку на порядки выше рабочей; перегрев необратимо разрушает элементы матрицы, и в кадре остаются постоянные мёртвые зоны, которые не устраняются ни калибровкой, ни ремонтом. Повреждение сенсора по этой причине не является гарантийным случаем.

Не смотрите непосредственно в выходное отверстие лазерного излучения во избежание повреждения глаз (согласно IEC 60825-1). Рабочая температура: избегайте высокой температуры, влажности, дождя, снега и запылённой среды. Запрещается измерять дальность до цели, находящейся в пределах 5 м, во избежание выгорания детектора изделия.
