Оптич.головка МС-2-ZOOM вар.2

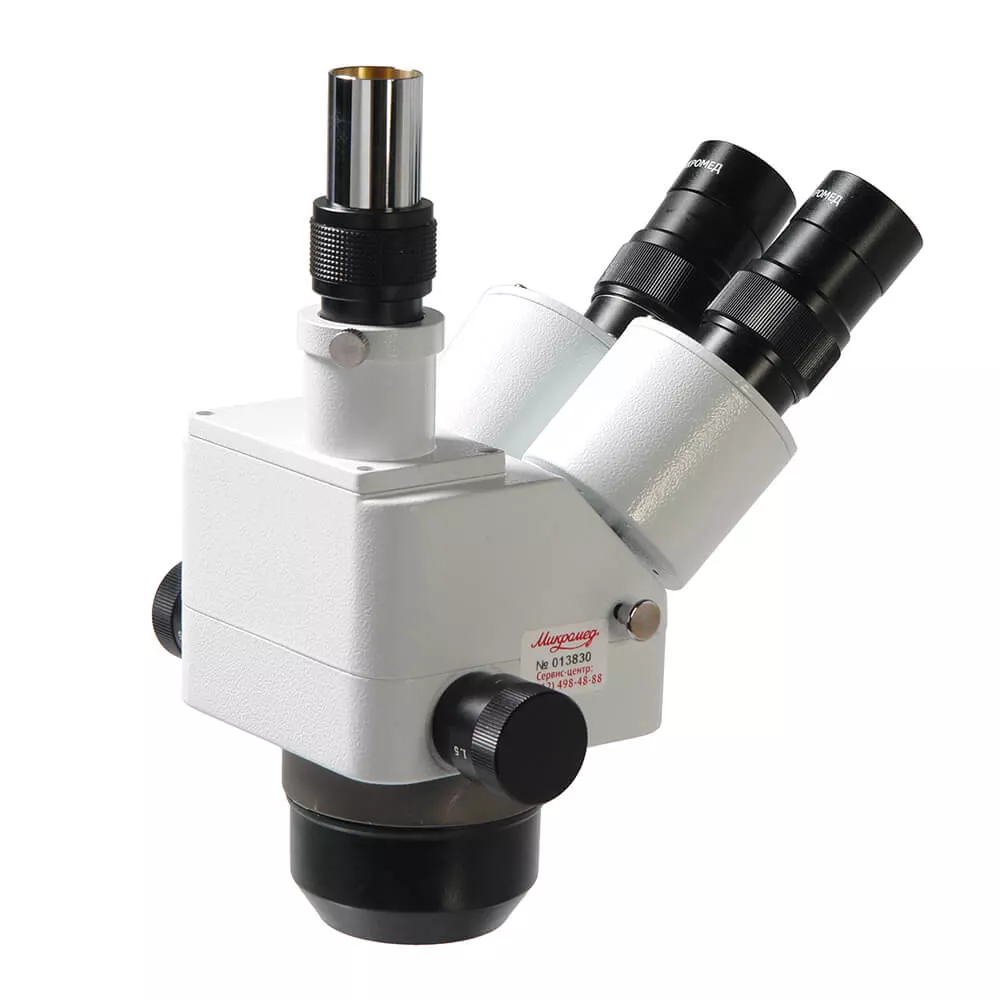

Оптическая головка Veber МС-2-ZOOM вар.2 — стереоскопическая тринокулярная насадка по схеме Грену с прямым изображением и зум-механизмом 4x, разработанная для оснащения стереомикроскопов в лабораторных, промышленных и исследовательских задачах, где требуется одновременное визуальное наблюдение и документирование. Модель МС-2-ZOOM вар.2 обеспечивает базовое увеличение от 10x до 40x с комплектными окулярами SWF 10x/23 и объективом с плавной трансфокацией 1x–4x, а с дополнительными аксессуарами диапазон расширяется до 2,5x–160x. Тринокулярная конструкция с оптическим переключателем 50:50 позволяет направлять световой поток либо в окуляры, либо в канал визуализации диаметром 23,2 мм для установки камеры без потери качества изображения. Головка имеет поворот на 360°, наклон окулярных тубусов 45°, межзрачковое расстояние 55–75 мм и диоптрийную коррекцию на обоих тубусах ±5 дптр, а также посадочный диаметр под кронштейн 76 мм и массу 1800 г.

Тринокулярный канал и установка камеры

Оптическая головка МС-2-ZOOM вар.2 оснащена тринокулярной насадкой с отдельным каналом визуализации, предназначенным для крепления цифровых камер и видеоокуляров. Канал имеет посадочный диаметр 23,2 мм — стандартный размер для большинства микроскопных камер C‑mount и адаптеров, что позволяет подключать внешнее оборудование без дополнительных переходников. Оптический переключатель с делением светового потока 50:50 даёт возможность либо полностью направлять свет на камеру, либо распределять поровну между окулярами и каналом визуализации, сохраняя яркость в обоих каналах и позволяя вести наблюдение и съёмку одновременно.

• Канал визуализации Ø23,2 мм: совместим с видеоокулярами и камерами, имеющими посадочный диаметр 23,2 мм — наиболее распространённый стандарт для микрофототехники.
• Оптический переключатель 50:50: распределение света между окулярами и камерой без использования подвижных зеркал или призм с потерей качества.
• Установка камеры без модификации: канал расположен в вертикальной оси головки, что обеспечивает центрирование изображения и парафокальность (резкость сохраняется при переключении между окулярами и камерой).
• Документирование в реальном времени: позволяет фиксировать изображения дефектов, записывать видео процессов и передавать данные в цифровые системы контроля.

Зум-объектив и рабочие расстояния

Микроскопная головка МС-2-ZOOM вар.2 оснащена зум-объективом с переменным увеличением от 1x до 4x и коэффициентом трансфокации 4x, что даёт плавное масштабирование без дискретных переключений — оператор может быстро перейти от общего обзора к детальному изучению участка, не отвлекаясь на замену объективов. При смене дополнительных насадок (0,5x, 0,75x, 1,5x, 2x) изменяются рабочее расстояние и поле зрения, что позволяет адаптировать оптику под высоту и размер объектов:

• Базовая конфигурация (без насадки): рабочее расстояние 85 мм, поле 5,7–23 мм — универсальный режим для работы с объектами среднего размера.
• Насадка 0,5x: рабочее расстояние 172 мм, поле 11,5–46 мм — идеально для высоких образцов и манипуляций инструментом.
• Насадка 2x: минимальное расстояние 28 мм, поле 2,9–11,5 мм — для тонких структур при увеличении до 160x.
• Рабочий диапазон и влажность: +5…+40°C и 20–90% — условия для промышленного и лабораторного применения без специального климат-контроля.

Эргономика и настройки бинокулярного блока

МС-2-ZOOM вар.2 имеет бинокулярную часть с окулярными тубусами, наклонёнными под 45° к вертикальной оси, что обеспечивает естественное положение головы оператора и снижает напряжение шейного отдела при длительных сеансах работы. Корпус головки поворачивается на 360° относительно кронштейна, позволяя ориентировать окуляры в удобную сторону — полезно при коллективной работе, когда микроскоп используется несколькими операторами по очереди, или при необходимости освободить пространство перед объектом. Регулировка межзрачкового расстояния в диапазоне 55–75 мм подходит для большинства взрослых пользователей, а диоптрийная коррекция на каждом окуляре ±5 дптр даёт возможность индивидуально настроить фокус для правого и левого глаза, что особенно важно при астигматизме или разнице в рефракции.

Габариты и комплектация

Оптическая головка МС-2-ZOOM вар.2 имеет размеры 260x210x170 мм (по сравнению с вариантом 1 увеличена высота за счёт тринокулярного канала) и массу 1800 г, что обеспечивает устойчивость на кронштейне с посадочным диаметром 76 мм. В комплект поставки входят окуляры SWF 10x/23 с широким полем (23 мм) и адаптированным под зрительную трубу корпусом. Дополнительно доступны окуляры WF 5x/20, WF 15x/15, WF 20x/10 и WF 10x/22 со шкалой для точных измерений, а также насадки 0,5x, 0,75x, 1,5x и 2x, расширяющие диапазон рабочих расстояний и увеличений. Размеры головки в упаковке — 330x210x190 мм, общая масса с упаковкой — 2400 г.

Покупка Оптич.головка МС-2-ZOOM вар.2 в BESTKIP

Купить Оптич.головка МС-2-ZOOM вар.2 можете в BESTKIP — напишите в отдел продаж или оставьте заявку на сайте.

• На складе — отгрузка после подтверждения заказа.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Консультация — поможем с выбором окуляров, камеры и комплектации для МС-2-ZOOM вар.
