Микроскоп для пайки: как выбрать под плату и монтаж
Микроскоп для пайки выбирают не по максимальным «×» на коробке, а по рабочему расстоянию, свету сверху и удобству позы. Под объективом должны помещаться паяльник, пинцет и плата; картинка — объёмная или на экране без сильного наклона головы. Ниже — на что смотреть при подборе и чем стерео отличается от цифрового на монтажном столе. Модели и цены — в разделе микроскопы для пайки и электроники.
Ответ коротко
- Стерео или цифровой?
- Стерео даёт объём и привычную работу двумя глазами — удобно для тонкого монтажа. Цифровой выводит картинку на экран или монитор: проще демонстрировать коллеге и снимать дефекты, но глубину «как глазами» не заменяет.
- Какое увеличение нужно?
- Для большинства плат и BGA-осмотра хватает десятков крат. Рабочий диапазон чаще 10–40× или zoom около 7–45×. Тысячи крат с биологического прибора под пайку почти не используют.
- Что важнее увеличения?
- Рабочее расстояние (место под руки и инструмент), верхний свет без сильных бликов, устойчивый штатив и эргономика насадки или экрана на длинной смене.
- Как не ошибиться?
- Зафиксируйте тип платы и длительность смены, сравните 2–3 карточки одного класса (стерео или цифровой) по выносу, свету и креплению — а не один «топ» из обзора.
Руки важнее «максимума ×»
Если под объективом нет места для паяльника, даже чёткая оптика бесполезна. Сначала смотрите рабочее расстояние и конструкцию штатива, потом кратность.
Свет сверху — базовое условие
Плата непрозрачна: нужен отражённый свет. Регулировка яркости снижает блики на лаке и металлических площадках. Нижний свет для пайки вторичен.
Четыре параметра до сравнения карточек
- Рабочее расстояние — зазор между объективом и платой. Для пайки обычно ориентируются на 50–100+ мм; чем больше вынос, тем свободнее инструмент, но тем жёстче требования к штативу.
- Увеличение — рабочие десятки крат, а не «1600×». Обзор дорожек — ниже, контроль паек и мелких корпусов — выше в том же диапазоне.
- Свет — верхний LED или галоген с регулировкой; для стерео часто есть и нижний канал, но на плате решающий — верхний.
- Поза и вывод картинки — бинокуляр с наклоном 45° или монитор/LCD. На восьмичасовой смене это важнее лишних «×» в паспорте.
Биологический микроскоп с проходящим светом и объективом 100× для монтажа плат не подходит: выноса нет, руки не проходят, объект другой. Для пайки берут стереоскопические или цифровые модели под непрозрачный объект.
Стерео и цифровой: что закрывает каждый вариант
| Параметр | Стереоскопический | Цифровой (экран / ПК) |
|---|---|---|
| Картинка | Объём двумя глазами | Плоская картинка на дисплее |
| Работа руками | Естественно при достаточном выносе | Удобно, если штатив и фокус не мешают |
| Документирование | Камера обычно отдельно (тринокуляр / окулярный порт) | Фото и видео «из коробки» |
| Типичное увеличение | Фикс 20/40× или zoom ~7–45× | Оптический диапазон + цифровой зум (зум не улучшает резкость) |
| Кому ближе | Долгий монтаж, тонкая координация | Осмотр, обучение, отчёты, совместный просмотр |
Стереоскопический
Два оптических канала дают глубину: легче чувствовать высоту вывода и положение жала. Zoom удобен, когда нужно быстро уйти с обзора на деталь; фиксированные 20× и 40× — простой и надёжный вариант для повторяющихся операций. Смотрите межзрачковое расстояние, диоптрийную коррекцию и жёсткость основания.
Цифровой
Картинка на LCD, мониторе по HDMI или на ПК по USB. Голова не «привязана» к окулярам, проще показать дефект коллеге. Критичны устойчивость штатива, задержка картинки, качество верхнего света и реальный оптический диапазон — не только цифра цифрового зума. Модели с USB удобны для работы с компьютером на столе.
Подборка товаров
Рабочее расстояние и увеличение на практике
| Задача | Ориентир по увеличению | Что ещё нужно |
|---|---|---|
| Сквозная пайка, крупные корпуса | ~10–20× | Большой вынос, ровный верхний свет |
| SMD, контроль паек, мелкий монтаж | ~20–40× | Стабильный штатив, удобная поза |
| Осмотр BGA / плотной разводки (без «лабораторных» тысяч) | верх диапазона стерео / цифровой оптический максимум | Хороший свет, иногда внешний монитор |
Диапазон до 50× — типичная рабочая зона для пайки и прикладного монтажа. Если в паспорте заявлены сотни и тысячи крат без большого выноса, проверьте, не биологический ли это прибор «не под ту задачу».
Пять моделей из каталога: разные сценарии на столе
Примеры из ассортимента BESTKIP — без повторов первой статьи. Характеристики и наличие уточняйте в карточках.
| Модель | Исполнение | Ключевые параметры | Кому смотреть |
|---|---|---|---|

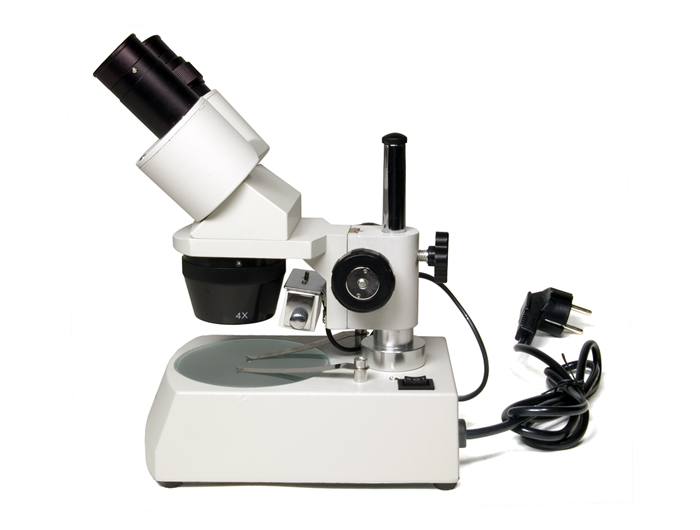

| Levenhuk 3ST | Стерео, бинокуляр | 20–40× zoom; рабочее расстояние 57 мм; верхний и нижний свет | Старт на стерео, прикладной монтаж |

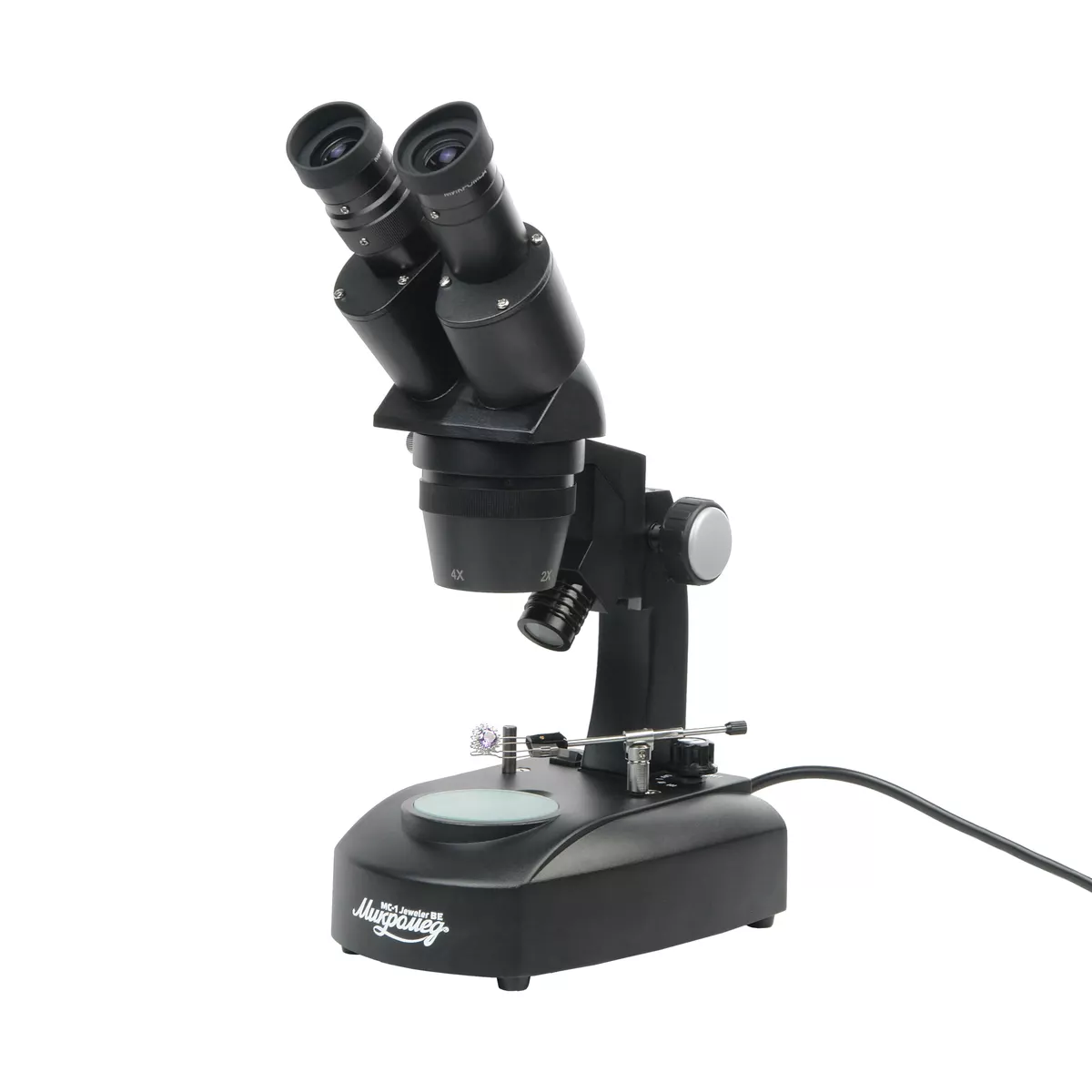

| Микромед MC-1 Jeweler BE | Стерео, бинокуляр | 20× и 40×; вынос 70 мм; верхний/нижний галоген | Пайка, ювелирка, часовой и электронный ремонт |
| Levenhuk 1ST | Стерео, бинокуляр | Фикс 20×; вынос 65 мм; верхний LED от батареек | Простой осмотр и редкий монтаж без сети |
| Discovery Artisan 32 | Цифровой, USB | 10–300×; камера 5 Мп; штатив; верхний LED | Работа с ПК, снимки дефектов, обучение |
| Levenhuk DTX 800 LCD | Цифровой, LCD + HDMI/USB | Экран 7"; оптика 20–300×; запись и внешний монитор | Долгий просмотр на экране, демонстрация, архив |
3ST и MC-1 Jeweler BE — стерео под руки: zoom против дискретных 20/40× и разный вынос. 1ST — простой фиксированный стерео для нечастых задач. Artisan 32 — USB-контур с ПК. DTX 800 LCD — крупный экран и вывод на монитор, когда важнее поза и кадр, чем окуляры.
Типичные ошибки
- Купить биологический «на 1000×» под платы — нет выноса и верхнего света под монтаж; руки не проходят.
- Гнаться за цифровым зумом — пиксели растут, деталей пайки не добавляется; смотрите оптический диапазон и штатив.
- Игнорировать блики — без регулировки яркости лак и площадки «засвечивают» поле.
- Слабый штатив у цифровой камеры — дрожь на экране утомляет сильнее, чем лишний час за стерео.
- Не учесть смену — на восьми часах бинокуляр или большой монитор важнее «красивой» максимальной кратности.
Чек-лист перед заказом
| Пункт | Вопрос | На что смотреть |
|---|---|---|
| 1 | Окуляры или экран? | Стерео vs цифровой в карточке |
| 2 | Хватает ли выноса под паяльник? | Рабочее расстояние в паспорте |
| 3 | Какой рабочий диапазон крат? | Реальные 10–40×, не «до 1600×» |
| 4 | Есть ли верхний свет с регулировкой? | Описание подсветки |
| 5 | Нужны ли фото и внешний монитор? | USB / HDMI / LCD в комплектации |
| 6 | Насколько устойчив штатив? | Основание, масса, крепление камеры |
Подбор микроскопа под пайку и монтаж
Сопоставим стерео и цифровые модели под вашу плату и режим смены:
- 2–3 прибора в одном бюджете с сопоставимым выносом;
- вариант с экраном или USB, если нужны снимки и демонстрация;
- коммерческое предложение с доставкой по России.
Частые вопросы
Какой микроскоп лучше для пайки SMD?
Чаще стерео с выносом от ~50–70 мм и увеличением около 20–40× либо цифровой на устойчивом штативе с верхним светом. Выбор между окулярами и экраном — по длительности смены и нужде в фото.
Подойдёт ли обычный школьный биологический микроскоп?
Нет для нормальной пайки: проходящий свет, малый вынос и высокие кратности рассчитаны на препарат на стекле, а не на плату с инструментом.
Нужен ли HDMI или достаточно USB?
USB удобен, если рядом ПК и нужно ПО с измерениями. HDMI — когда картинку выводят на большой монитор без компьютера. Для редких снимков хватает встроенного LCD и карты памяти.
Какое увеличение для пайки микросхем?
Ориентир — десятки крат при достаточном рабочем расстоянии. «1000×» в рекламе для монтажа почти не используют; важнее свет, штатив и поза.
