Оптич.головка МС-2-ZOOM вар.1

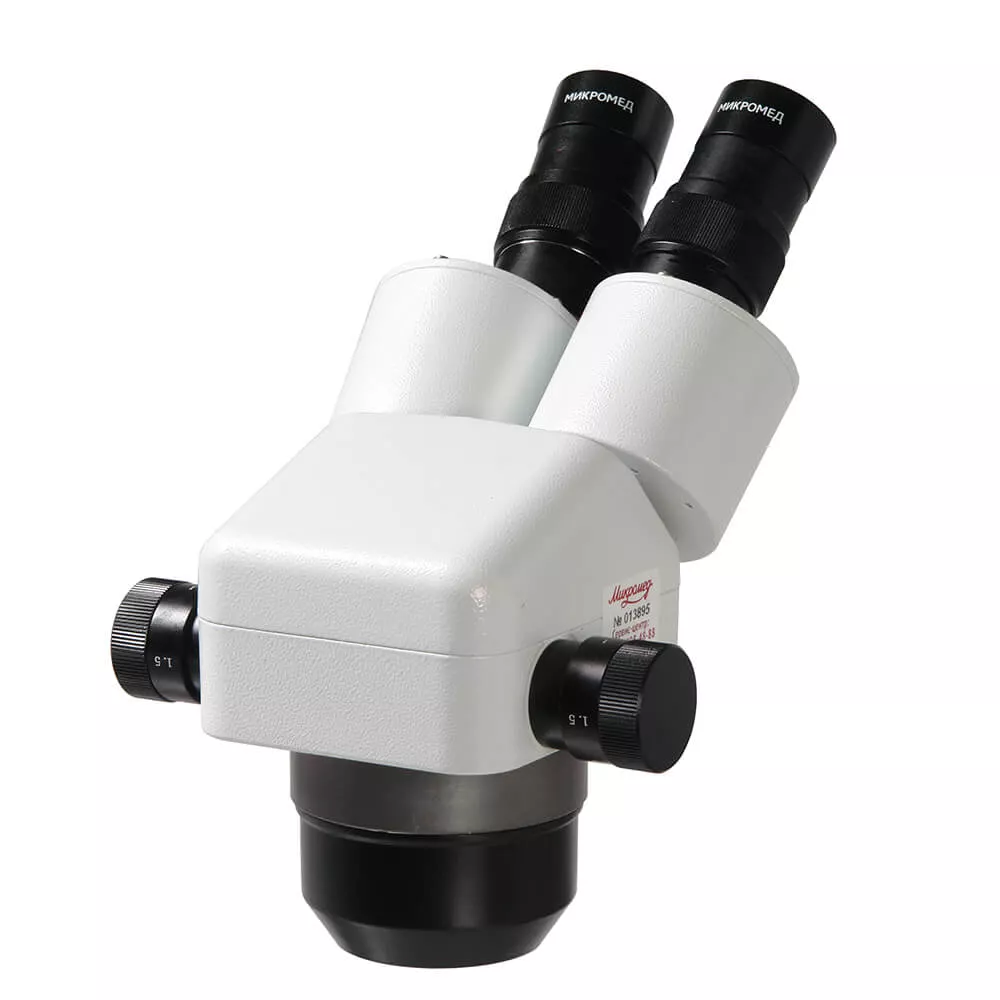

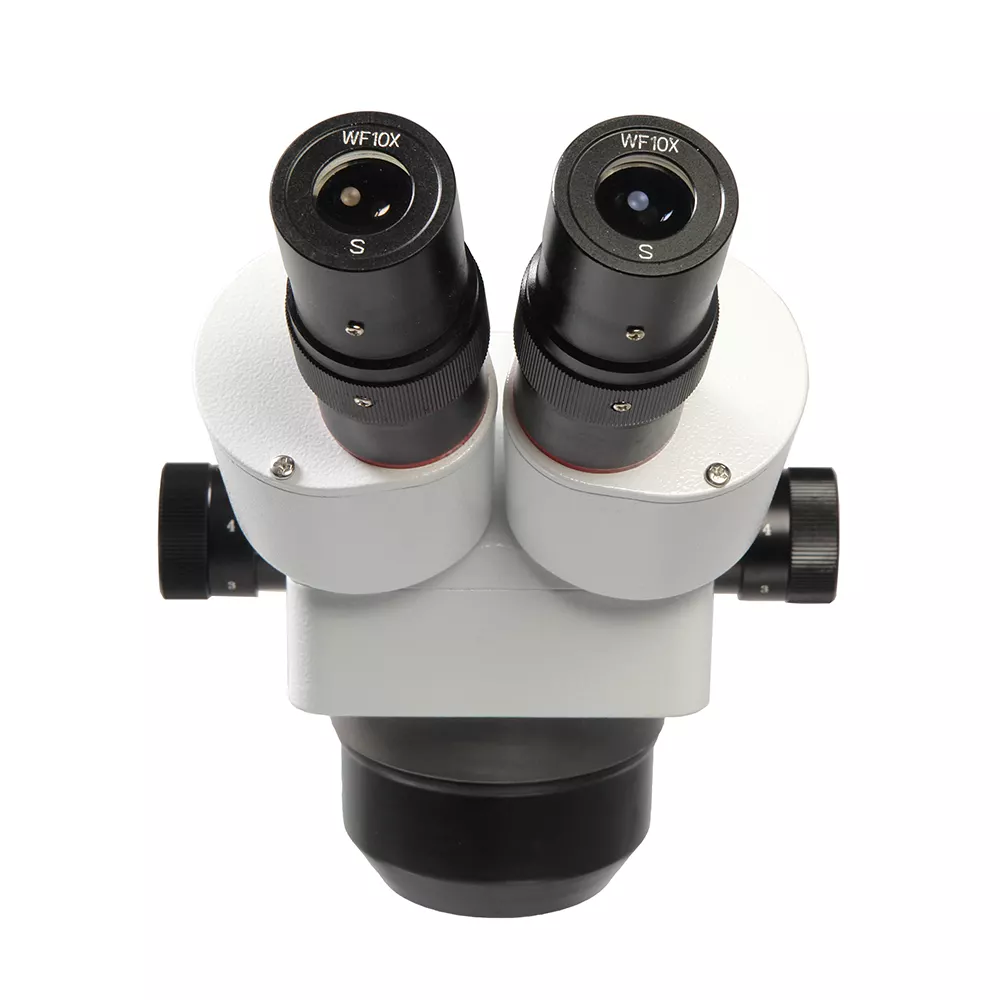

Оптическая головка Veber МС-2-ZOOM вар.1 — стереоскопическая бинокулярная насадка с оптической схемой Грену, прямым изображением и зум-механизмом 4x, предназначенная для установки на штативы и стойки в составе стереомикроскопов при проведении прецизионных работ. Модель МС-2-ZOOM вар.1 обеспечивает базовый диапазон увеличений от 10x до 40x (с окулярами SWF 10x/23 и объективом 1x–4x), а с дополнительной оптикой расширяет покрытие от 2,5x до 160x. Головка оснащена поворотным на 360° корпусом с наклоном окулярных тубусов 45°, регулируемым межзрачковым расстоянием 55–75 мм и диоптрийной коррекцией на каждом окуляре до ±5 дптр, что позволяет адаптировать прибор под индивидуальные параметры оператора. Для видеодокументирования предусмотрена установка камеры в окулярный тубус диаметром 30,5 мм, а сама головка имеет посадочный диаметр под кронштейн 76 мм и массу 1800 г.

Оптическая схема и зуммирование

Оптическая головка МС-2-ZOOM вар.1 построена по схеме Грену, где два независимых оптических канала с общим зум-механизмом формируют объёмное стереоизображение с естественной глубиной резкости и правильной передачей высоты объектов. Коэффициент зуммирования 4x достигается плавным изменением фокусного расстояния объектива в диапазоне от 1x до 4x, что позволяет непрерывно масштабировать объект без замены оптики — от общего плана до узкой детали. В базовой комплектации с окулярами SWF 10x/23 и объективом 1x–4x микроскоп даёт увеличение 10–40 крат, а с дополнительными насадками и окулярами расширяется до 2,5–160 крат.

• Коэффициент зуммирования 4x: плавное изменение увеличения в пределах одного объектива без дискретных переключений, важно для быстрого поиска и детального изучения дефектов.
• Базовое увеличение 10x–40x: достигается комбинацией зум-объектива 1–4x и окуляров SWF 10x/23 — достаточно для монтажа, препарирования и контроля печатных плат.
• Окуляры SWF 10x/23: широкоугольная оптика с полем 23 мм обеспечивает обзор без затемнения краёв и комфортную работу с крупными образцами.
• Дополнительные окуляры и насадки: WF 5x/20, WF 15x/15, WF 20x/10, WF 10x/22 со шкалой, а также насадки 0,5x, 0,75x, 1,5x и 2x позволяют гибко менять рабочее расстояние и поле зрения под конкретную задачу.

Рабочие расстояния с насадками

В зависимости от установленной дополнительной насадки на объектив микроскопа МС-2-ZOOM вар.1 меняются рабочее расстояние (от объектива до образца) и поле зрения, что критично при выборе оптики для высоких объектов (например, электронных компонентов) или мелких деталей с большим увеличением. Без насадки рабочее расстояние составляет 85 мм, поле зрения — от 5,7 до 23 мм, а с понижающими или повышающими насадками параметры изменяются:

• Насадка 0,5x: рабочее расстояние 172 мм, поле 11,5–46 мм — для крупных объектов и манипуляций инструментом под стереомикроскопом.
• Насадка 0,75x: расстояние 95 мм, поле 7,7–30,7 мм — компромиссный вариант для обзорной работы и контроля качества сборки.
• Насадка 1,5x: рабочее расстояние 42 мм, поле 3,8–15,3 мм — для детального осмотра мелких структур (шлифы, кристаллы).
• Насадка 2x: минимальное расстояние 28 мм, поле 2,9–11,5 мм — для высокоточного контроля при увеличении до 160x.
• Диапазон рабочих температур и влажности: +5…+40°C и 20–90% — допустимые условия для промышленного и лабораторного применения.

Эргономика и настройки бинокулярной головки

МС-2-ZOOM вар.1 имеет бинокулярную насадку с поворотным корпусом на 360°, что позволяет оператору ориентировать окуляры в любую сторону относительно штатива, не меняя положения объекта. Угол наклона окулярных тубусов — 45°, обеспечивая естественную позу шеи и снижая утомляемость при длительных наблюдениях. Регулировка межзрачкового расстояния в пределах 55–75 мм подходит под анатомические параметры большинства взрослых пользователей, а диоптрийная настройка каждого окуляра (±5 дптр) даёт возможность индивидуально корректировать фокус без смещения общего зума — критично для операторов с разной остротой зрения на правом и левом глазу.

Установка камеры и габариты

Для документирования и передачи изображения в оптическую головку МС-2-ZOOM вар.1 предусмотрен посадочный диаметр в окулярный тубус 30,5 мм — стандарт для большинства видеоокуляров и цифровых камер C‑mount, что позволяет подключать камеру без дополнительных переходников и получать снимки или видеопоток в реальном времени. Установка камеры не требует демонтажа окуляров, так как используется специальный адаптер в свободный тубус или заменой одного из окуляров. Габаритные размеры головки — 220x210x170 мм, масса 1800 г, что делает её достаточно устойчивой для крепления на кронштейн с посадочным диаметром 76 мм. В упаковке размеры составляют 330x210x190 мм, общая масса с упаковкой — 2400 г.
