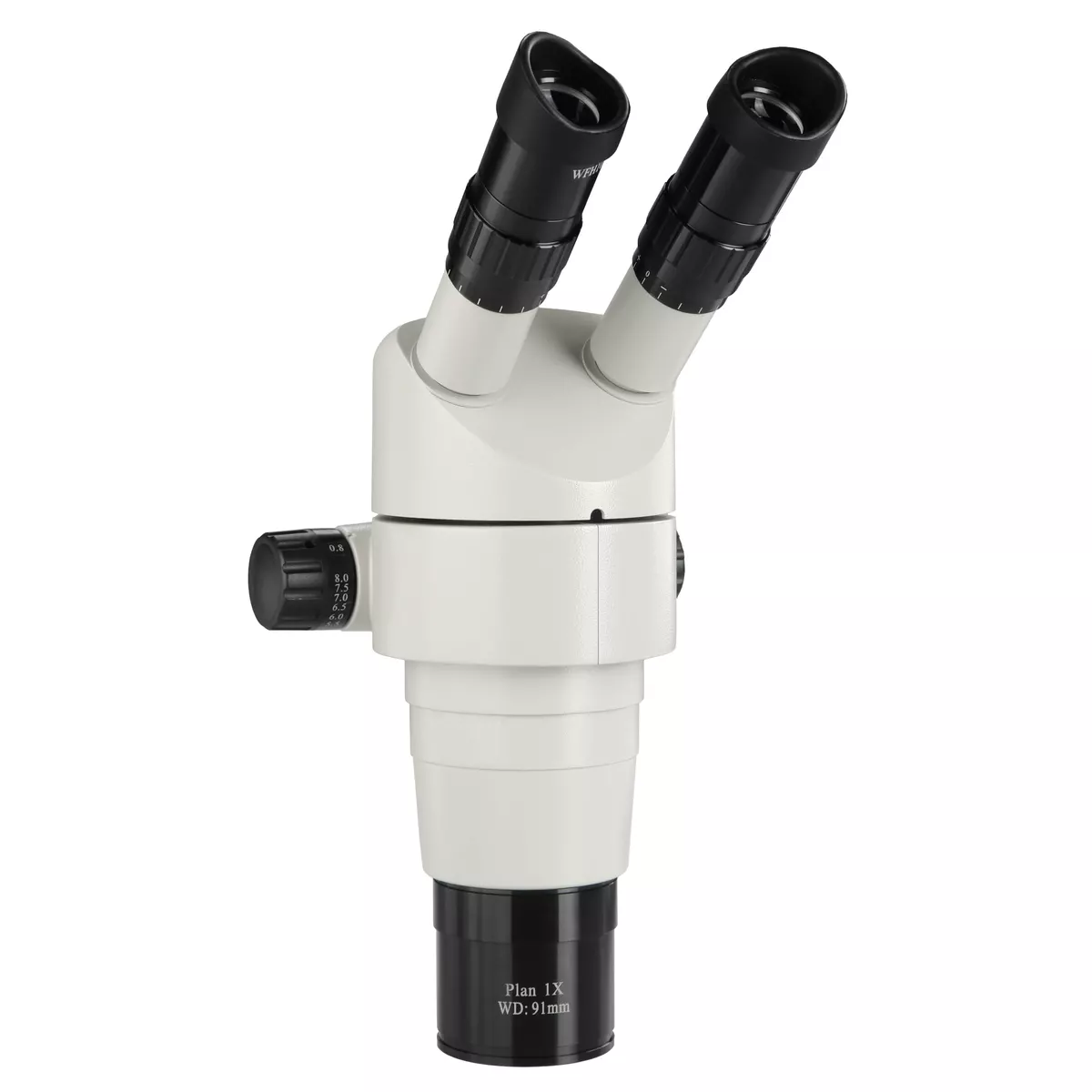

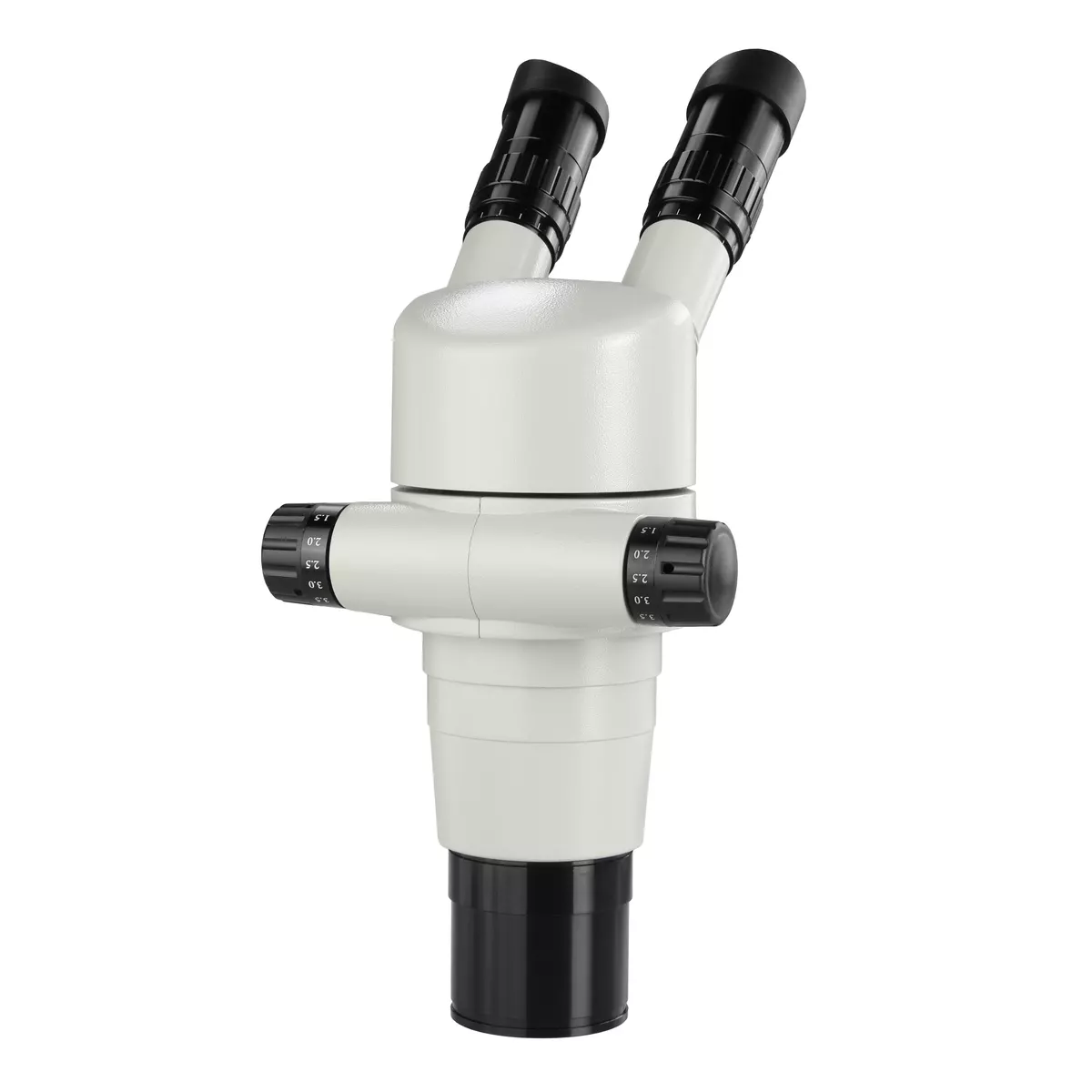

Микромед МС-6-ZOOM оптическая головка

Оптическая головка Микромед МС-6-ZOOM — это бинокулярный модуль с трансфокатором для стереомикроскопов, работающий по схеме Аббе с параллельным ходом лучей. Модель Микромед МС-6-ZOOM обеспечивает плавное изменение увеличения от 8.0× до 80× при базовой комплектации, а со сменными объективами и окулярами диапазон расширяется от 4.0× до 360×. В базе установлен планахроматический объектив Plan 1.0×, широкопольные окуляры WFH 10×/22 и встроенный трансфокатор с коэффициентом 10:1. Оптическая головка предназначена для установки на штатив (приобретается отдельно) и используется в контроле качества, сборке электроники, биологических и материаловедческих исследованиях, где требуется широкий диапазон увеличений и большое рабочее расстояние.

Трансфокатор и диапазон увеличений

В оптическую головку Микромед МС-6-ZOOM встроен трансфокатор с коэффициентом 10:1 — он изменяет увеличение плавно, без дискретных ступеней, от 0.8× до 8×. В сочетании с объективом Plan 1.0× и окулярами WFH 10×/22 это даёт общий диапазон 8.0×…80×. Поворотом кольца трансфокатора вы непрерывно меняете масштаб, не переставляя объективы и не меняя окуляры.

• Базовое увеличение: 8.0×…80× — достаточно для большинства стереоскопических задач: осмотр печатных плат, ювелирных изделий, биологических образцов, металлографических шлифов.
• С дополнительной оптикой: от 4.0× до 360× — при установке объективов 0.5×, 0.7×, 1.5× и сменных окуляров (15×, 20×, 30×) диапазон покрывает все распространённые сценарии стереомикроскопии.
• Коэффициент трансфокации 10:1: максимальное увеличение в 10 раз больше минимального в одном приборе — это шире, чем у большинства стерео с дискретной сменой.
• Объектив Plan 1.0×: планахромат, обеспечивает плоское поле зрения без кривизны по краям — критично при измерениях и фотофиксации.

Оптика и поле зрения

Оптическая система головки построена на планахроматических объективах с параллельным ходом лучей — это позволяет менять объективы без перефокусировки и сохранять постоянное рабочее расстояние в пределах одного объектива. Базовое поле зрения — от 27.5 мм (при 8×) до 2.75 мм (при 80×), что даёт обзор от крупных деталей до микроструктур.

• Окуляры WFH 10×/22: широкопольные, с удалённым зрачком, посадочный диаметр 30.0 мм. Полевое число 22 — больше стандартного 20, что расширяет обзор.
• Диоптрийная коррекция: ±6 дптр на обоих тубусах — настройка для каждого глаза независимо, что особенно важно при работе с большим увеличением и узким полем.
• Сменные объективы: Plan 0.5× (рабочее расстояние до 186 мм), Plan 0.7× и Plan 1.5× — позволяют менять масштаб и рабочее расстояние под конкретную задачу: большая рабочая дистанция для манипуляций, высокое увеличение для детального осмотра.
• Рабочее расстояние: 91 мм в базе, от 40 до 186 мм с дополнительной оптикой — обеспечивает пространство для инструментов и манипуляций.

Насадка и эргономика

Бинокулярная насадка с увеличением 1× установлена под углом 45° к горизонту — это естественное положение головы при длительной работе. Межзрачковое расстояние регулируется в диапазоне 52…76 мм, что перекрывает большинство антропометрических параметров. Посадочный диаметр оптической головки — 76 мм — стандарт для стереомикроскопов, совместим с большинством штативов и кронштейнов.

• Угол наклона 45°: компромисс между комфортом и удобством работы с инструментом под объективом.
• Регулировка межзрачкового расстояния: 52–76 мм — подходит для операторов с разной шириной лица.
• Диоптрийная настройка на обоих тубусах: ±6 дптр — позволяет работать без очков при небольшой дальнозоркости или близорукости.
• Масса головки 2.3 кг: лёгкий модуль, который можно устанавливать на разные штативы (кронштейны, пантографы, стойки) без перегрузки.

Совместимость и монтаж

Оптическая головка Микромед МС-6-ZOOM поставляется без штатива, осветителя и механизма фокусировки — они заказываются отдельно под конкретные задачи. Посадочный диаметр 76 мм — стандартный для стереомикроскопов, что обеспечивает совместимость с большинством стоек и кронштейнов. Головка может быть установлена как на лабораторный штатив с регулировкой по высоте, так и на настольный кронштейн или пантограф.

• Посадочный диаметр 76 мм: универсальный размер для крепления на стойки, штативы и поворотные кронштейны.
• Механизм фокусировки — опционально: при заказе выбирается тип фокусировочного устройства (реечный, винтовой, с микрометрической подачей) в зависимости от области применения.
• Осветители — опционально: можно установить кольцевые светодиодные, галогенные, с волоконной оптикой, а также поляризационные или коаксиальные модули.
• Рабочий диапазон температур: +5…+40 °C — головка сохраняет оптические параметры в обычных лабораторных и производственных условиях. Габариты 325×180×155 мм, упаковка 400×370×340 мм.
