Микромед МЕТ микроскоп

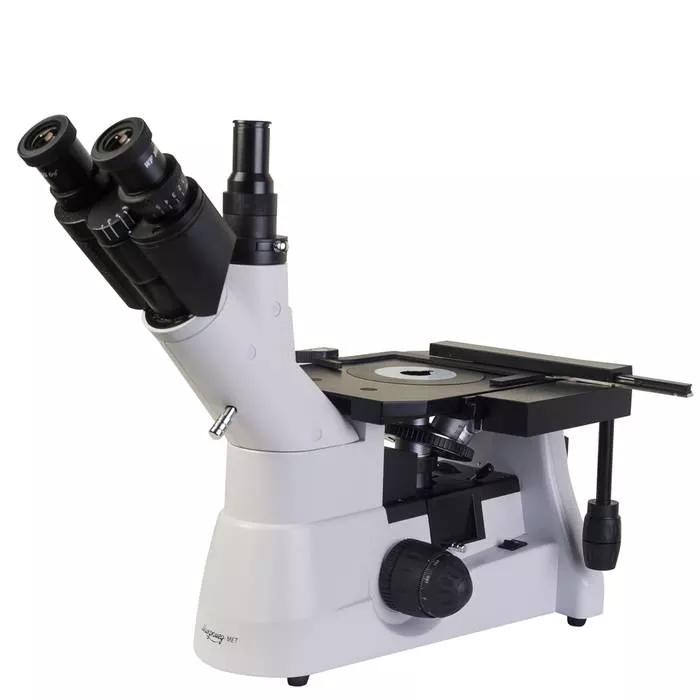

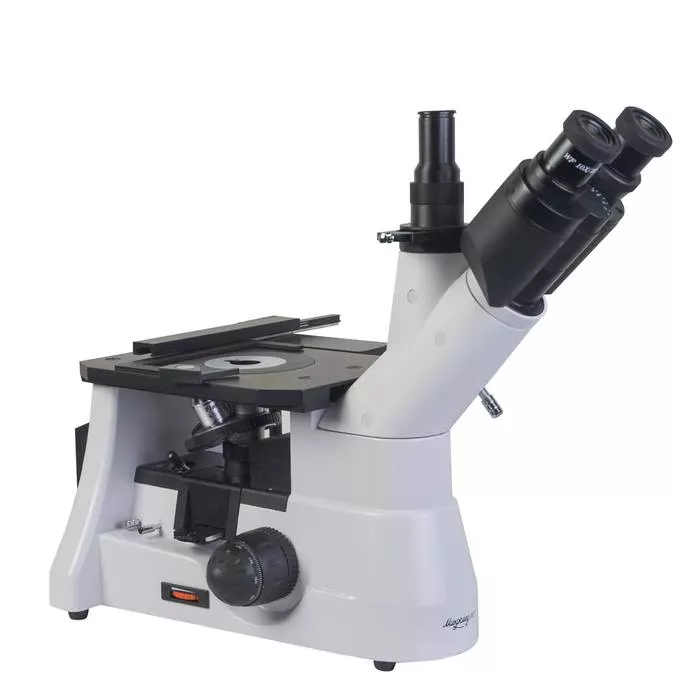

Металлографический микроскоп Микромед МЕТ — инвертированный прибор для исследования непрозрачных объектов в отражённом свете, оснащённый тринокулярной насадкой Зидентопфа и объективами LM Plan, скорректированными на бесконечность. Стандартный диапазон увеличений составляет 40–500 крат, а при использовании дополнительной оптики расширяется от 20 до 2000 крат. Микромед МЕТ предназначен для металлографии, материаловедения и контроля качества — изучения структуры металлов, сплавов, керамики, покрытий и печатных плат, где требуется высокое разрешение при работе с полированными и травлёными шлифами.

Стандартный диапазон 40×–500×

Базовый набор объективов Микромед МЕТ (4×/0,10; 10×/0,25; 20×/0,40; 50×/0,55) в паре с окулярами 10×/22 и 10×/20 со шкалой даёт увеличения от 40 до 500 крат. Диапазон 50×–200× наиболее востребован для оценки микроструктуры стали, чугуна, алюминиевых сплавов — выявления ферритной, перлитной, мартенситной структур. Увеличение 500× (объектив 50× с окуляром 10×) позволяет различать включения размером до 1–2 мкм, включая неметаллические включения, графитовые включения в чугуне и дисперсные фазы.

• Стандартное увеличение: 40×–500× — объективы 4×, 10×, 20×, 50× с окуляром 10×.
• Увеличение с доп. оптикой: 20×–2000× — расширяется за счёт сменных окуляров 5×, 12,5×, 16×, 20× и дополнительных объективов 5×, 40×, 100×.
• Объективы LM Plan: 4×/0,10; 10×/0,25; 20×/0,40; 50×/0,55 — все с коррекцией на бесконечность и рассчитаны на работу без покровного стекла (типично для металлографических шлифов).
• Револьвер: на 5 объективов, на шарикоподшипниках — обеспечивает плавное переключение и точную фиксацию позиции.
• Окуляры: 10×/22 — широкопольный (поле 22 мм), и 10×/20 со шкалой — для измерительных задач в металлографии (оценка зерна, толщины покрытий).

Освещение Кёлера и поляризация

Осветительная система Микромед МЕТ построена по принципу Кёлера для отражённого света — это обеспечивает равномерную яркость по всему полю зрения, что критично при оценке фазового состава и пор однородных материалов. Регулировка яркости — плавная, от 0 до 100%, с галогеновой лампой 12 В / 30 Вт в качестве источника. Встроенные поляризатор (с постоянной плоскостью) и выдвижной вращающийся анализатор позволяют исследовать анизотропные объекты — минералы, интерметаллические фазы, оксидные плёнки — в поляризованном свете без установки дополнительных модулей.

• Освещение: отражённого света, система Кёлера — равномерное освещение шлифа, без перепадов яркости.
• Источник: галогеновая лампа 12 В / 30 Вт с регулировкой яркости 0–100%.
• Поляризатор: с постоянной плоскостью поляризации — устанавливается в световой пучок.
• Анализатор: выдвижной, вращающийся — позволяет изменять угол поляризации для поиска оптимального контраста.
• Диафрагмы: полевая и апертурная — ирисовые, регулируемые. Апертурная — центрируемая, что критично для точной настройки освещения под разные объективы.

Механика и столик

Микромед МЕТ имеет неподвижный предметный столик размером 240×170 мм с механическим держателем образца, перемещающим препарат по осям X-Y на 75×50 мм. Коаксиальные рукоятки управления столиком удобны для точного позиционирования, особенно при работе с несколькими участками шлифа или картировании структуры по площади образца. Максимальная нагрузка на столик — 1 кг, достаточно для массивных металлографических держателей. Фокусировочный механизм — зубчато-реечный демпфированный, с регулировкой усилия хода и шкалой тонкой фокусировки с ценой деления 2 мкм.

• Столик: неподвижный, 240×170 мм — крупная платформа для образцов и держателей.
• Перемещение X-Y: 75×50 мм — обеспечивает обзор образца по всей площади шлифа.
• Управление: коаксиальные рукоятки — левая и правая рука работают синхронно для точного перемещения.
• Нагрузка: до 1 кг — позволяет устанавливать массивные держатели и тяжелые шлифы.
• Фокусировка: грубая — 38 мм за оборот, тонкая — 0,2 мм за оборот; цена деления тонкой шкалы 2 мкм.

Насадка и эргономика

Тринокулярная насадка Зидентопфа Микромед МЕТ имеет увеличение 1× и угол наклона окулярных тубусов 45° — оптимальный для наблюдения в положении сидя. Межзрачковое расстояние регулируется в диапазоне 50–80 мм, диоптрийная коррекция (±5 дптр) установлена на правом тубусе. Оптический переключатель светового потока направляет изображение на окуляры или на камеру через посадочное отверстие 23,2 мм. Прибор работает в широком диапазоне температур (5–40 °C) и влажности (20–90%), что позволяет использовать его в цехах, лабораториях и помещениях без строгого климат-контроля.

• Насадка: тринокулярная Зидентопфа, 1× — позволяет подключать камеру без потери увеличения.
• Угол наклона: 45° — эргономичный наклон для работы с образцами на столике (инвертированная схема).
• Межзрачковое расстояние: 50–80 мм — подходит для широкого круга операторов.
• Посадочный диаметр камеры: 23,2 мм — стандартный для окулярных камер.
• Рабочие условия: 5…40 °C, 20…90 % влажности — устойчивость к перепадам температуры и влажности в производственных помещениях.
