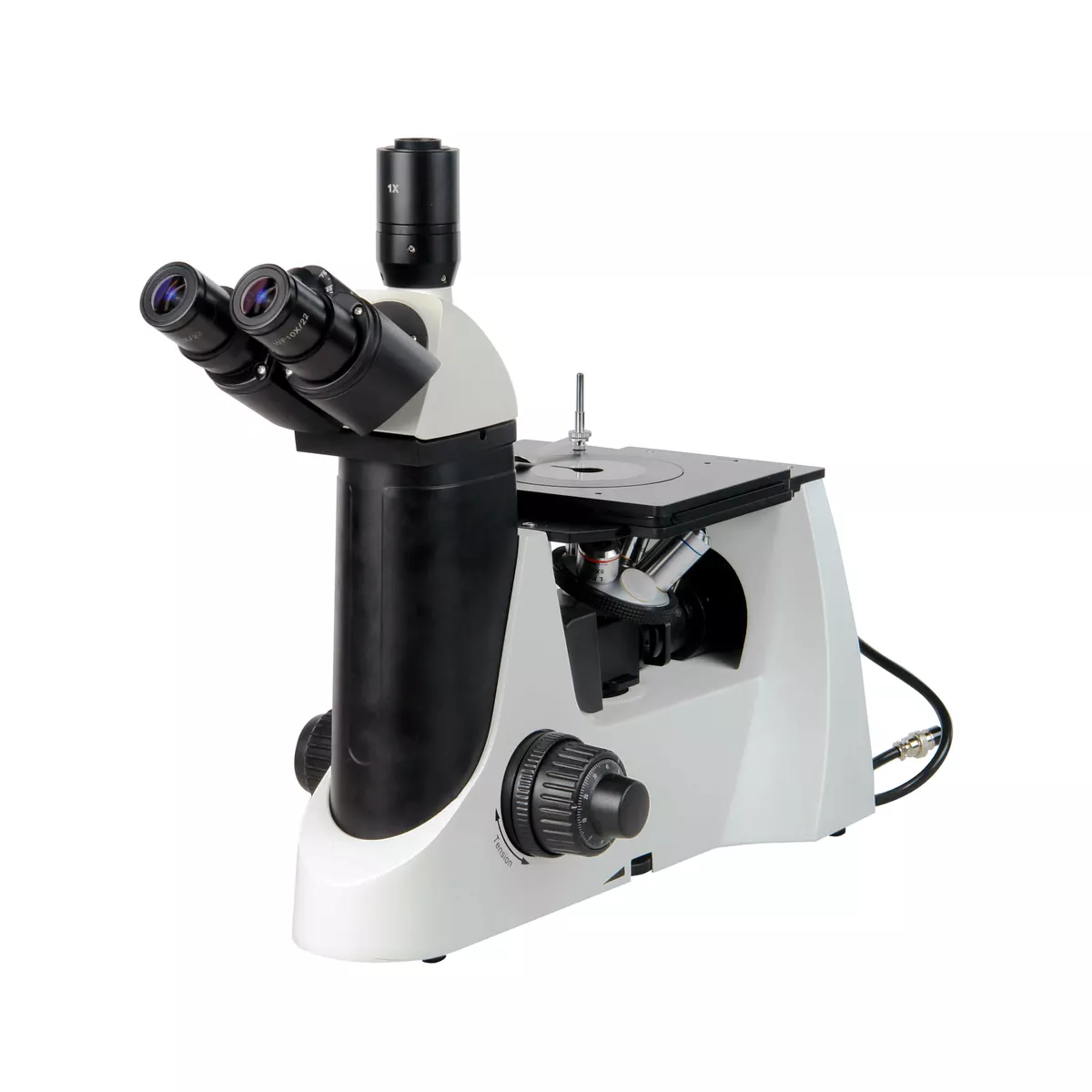

Микромед МЕТ LED микроскоп

Металлографический микроскоп Микромед МЕТ — инвертированная система для исследования структуры металлов, сплавов и других непрозрачных материалов. Базовая комплектация обеспечивает увеличение от 50х до 500х, а с использованием дополнительных окуляров и объективов диапазон расширяется до 25х–1600х. Микромед МЕТ построен на бесконечной оптической схеме с планахроматическими объективами, имеющими увеличенное рабочее расстояние, и оснащен тринокулярной насадкой Зидентопфа с делением светового потока 50:50. Инвертированная конструкция позволяет исследовать массивные образцы без предварительной подготовки шлифов, что особенно востребовано в металловедении, материаловедении и контроле качества крупногабаритных деталей.

Инвертированная оптика

Микромед МЕТ выполнен по инвертированной схеме: объективы расположены под предметным столиком, а образец помещается сверху на рабочую поверхность. Это решение снимает ограничения по высоте и массе образца, позволяя работать с деталями, которые невозможно разместить на традиционном столике прямого микроскопа. В комплект входят четыре планахроматических объектива с коррекцией на бесконечность: 5x/0.12, 10x/0.25, 20x/0.40 и 50x/0.70.

• Увеличенное рабочее расстояние: объективы серии имеют увеличенный рабочий промежуток, что снижает риск столкновения с неровными поверхностями образцов и позволяет исследовать рельефные поверхности без потери фокуса.
• Револьвер на 5 объективов под столиком: при смене увеличений не требуется поднимать или перемещать образец, оптическая система переключается снизу, что удобно при работе с тяжёлыми деталями весом до 5 кг.
• Объективы 80x/0.80 и 100x/0.80 дополнительно: расширяют спектр исследований до высоких увеличений, позволяя различать дисперсные включения, границы зёрен и другие микроструктурные элементы на уровне 0.4–0.5 мкм.
• Планахроматическая коррекция: изображение сохраняет плоское поле зрения по всему окуляру, что критично при документировании структуры и проведении количественных оценок.
• Бесконечная оптическая схема: допускает установку дополнительных промежуточных модулей (темнопольных, дифференциально-интерференционных) без изменения парфокальности объективов.

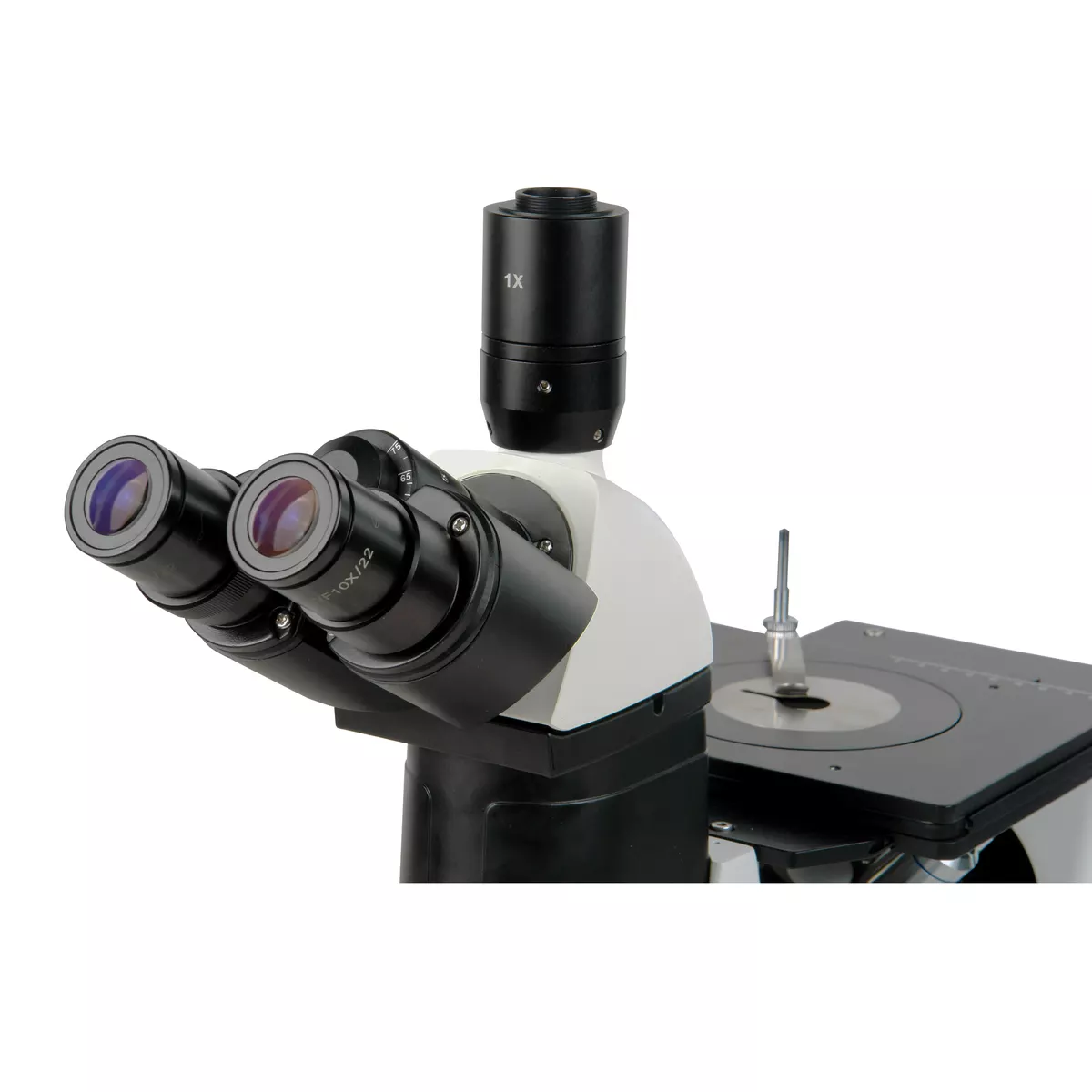

Тринокулярная головка и окуляры

Тринокулярная насадка Микромед МЕТ типа Зидентопфа установлена под углом 30° к вертикали. Собственное увеличение головки — 1х, посадочный диаметр окуляров — 30 мм. В комплект входят окуляры с удалённым зрачком WF 10x/22 (широкое поле) и WF 10x/20 Cross (с перекрестием). Оптический адаптер 1х для видеоокуляра с креплением C-mount уже входит в комплект, деление светового потока 50:50 позволяет одновременно направлять свет на окуляры и на камеру.

• Окуляры WF 10x/22 и WF 10x/20 Cross: широкопольная оптика даёт поле 22 мм, перекрестие во втором окуляре упрощает ориентирование и линейные измерения на структуре.
• Деление света 50:50: в отличие от систем с приоритетом окуляров, здесь свет делится поровну — это оптимально для одновременной визуальной работы и фото/видеодокументации с одинаковым качеством обоих каналов.
• Адаптер 1х C-mount в комплекте: позволяет подключать цифровые камеры без дополнительных согласующих оптических элементов, сохраняя масштаб и поле зрения.
• Диоптрийная коррекция ±5 дптр на левом тубусе: настраивается под аномалии рефракции оператора, не требуя использования корректирующих очков.
• Регулировка межзрачкового расстояния 48–75 мм: универсальный диапазон для работы нескольких операторов с быстрой перенастройкой.

Освещение и поляризация

Микромед МЕТ оснащён системой освещения Кёлера с прямой подсветкой через объектив — свет от вынесенного светодиодного источника мощностью 3 Вт проходит через объектив и освещает образец сверху. Яркость регулируется бесступенчато от 0 до 100% с помощью внешнего контроллера. Ирисовая апертурная и полевая диафрагмы позволяют настраивать контраст и глубину резкости. В осветительном блоке предусмотрен слот для поляризатора, анализатор и светофильтры.

• Светодиод 3 Вт с регулировкой 0–100%: обеспечивает стабильную цветовую температуру и длительный ресурс, точная дозировка яркости позволяет адаптировать освещение под отражающую способность конкретного материала.
• Поляризатор и анализатор: выдвижной поляризатор с вращением на 360° и выдвижной анализатор позволяют исследовать анизотропные структуры, оценивать текстуру и выявлять напряжения в кристаллической решётке.
• Светофильтры B, G, Y (вставные): синий, зелёный и жёлтый фильтры улучшают контраст для разных типов образцов — например, зелёный часто применяется при работе с медными сплавами, синий — со сталями.
• Вынесенный фонарь с коллектором: уменьшает нагрев штатива и позволяет размещать источник вне рабочей зоны, освобождая пространство вокруг образца.
• Кёлеровское освещение: обеспечивает равномерную засветку поля с возможностью независимой настройки апертуры и поля, что необходимо для получения качественных микрофотографий с высоким разрешением.

Столик и фокусировочный механизм

Механический двухкоординатный столик Микромед МЕТ имеет рабочую поверхность 190×150 мм и предметную вставку диаметром 110 мм. Коаксиальный привод перемещения образца по осям X–Y обеспечивает ход 50–80 мм. Фокусировочный механизм — зубчато-реечный демпфированного типа с коаксиальными рукоятками грубой и тонкой настройки, расположенными с одной стороны штатива. Диапазон вертикального перемещения 15 мм, один оборот тонкой подачи — 0.1 мм, цена деления шкалы — 1 мкм.

• Столик 190×150 мм: позволяет размещать крупные образцы и промышленные детали, не требующие вырезания и специальной подготовки.
• Перемещение X–Y 50–80 мм: достаточный диапазон для сканирования поверхности образца при последовательном анализе структуры.
• Предметная вставка Ø110 мм: съёмный элемент, который можно заменять на специализированные вставки для работы с конкретными типами образцов.
• Фокусировка с ценой деления 1 мкм: позволяет точно определять фокус на микрорельефе и использовать шкалу для оценки перепадов высоты поверхности, что полезно при анализе царапин, трещин и глубины дефектов.
• Коаксиальный механизм регулировки усилия фокусировки: даёт возможность настраивать сопротивление рукояток под индивидуальные предпочтения, обеспечивая плавный ход как при грубом, так и при тонком перемещении.
