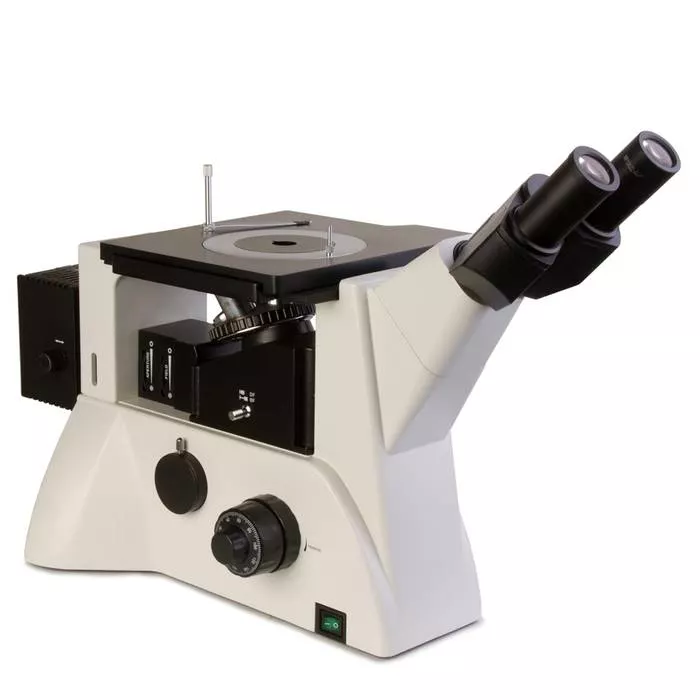

Микромед МЕТ-3 микроскоп

Металлографический микроскоп Микромед МЕТ-3 — инвертированный прибор с бинокулярной насадкой Зидентопфа, построенный на бесконечной оптической схеме для исследования непрозрачных объектов в отраженном свете. В базовой комплектации Микромед МЕТ-3 обеспечивает увеличение от 50х до 500х, а с дополнительными окулярами диапазон расширяется до 50–1250 крат. Микроскоп оснащен объективами PL L BD, которые позволяют работать одновременно в светлом поле, темном поле и поляризованном свете — это базовый набор методов для металлографического анализа шлифов, покрытий, керамики и полупроводниковых материалов.

Режимы освещения

Ключевая особенность МЕТ-3 — встроенная возможность переключения между светлым и темным полем без замены объективов или дополнительных модулей. Объективы серии BD имеют встроенную кольцевую систему для темнопольного освещения, что позволяет выявлять структуры, невидимые в светлом поле — царапины, поры, включения, границы зерен с низким контрастом. Поляризация добавляет третий метод анализа для анизотропных материалов.

• Светлое поле: используется для общей оценки микроструктуры — формы зерен, размера, распределения фаз. Объективы PL L 5x/0.12 BD, 10x/0.25 BD, 20x/0.40 BD, 50x/0.70 BD дают высокий контраст на полированных шлифах с травлеными поверхностями.
• Темное поле: устройство темного поля встроено в осветитель и переключается без механических замен. В темном поле свет падает под углом, и в глаз попадает только рассеянный свет от неровностей и структур. Это позволяет увидеть непротравленные включения, тонкие царапины, частицы загрязнений, субмикронные дефекты, которые в светлом поле сливаются с фоном.
• Поляризованный свет: съемный поляризатор на 360° и встроенный выдвижной анализатор дают возможность оценивать анизотропию зерен в металлах и сплавах, выявлять межкристаллитную коррозию, определять ориентацию кристаллических решеток в полупроводниковых пластинах.
• Осветитель Кёлера: с галогенной лампой 50 Вт (12 В), апертурной и полевой ирисовыми диафрагмами. Регулировка лампы в трех плоскостях обеспечивает точное центрирование источника света, что обязательно для корректной работы в темном поле.

Объективы и диапазон увеличения

МЕТ-3 комплектуется объективами планахроматами PL L BD с коррекцией на бесконечность, специально разработанными для металлографических исследований. Маркировка BD означает, что объективы адаптированы для работы и в светлом, и в темном поле — имеют внутреннюю кольцевую оптику для темнопольного освещения. Револьвер на 5 объективов позволяет быстро переключать увеличение без переустановки оптики.

• Объективы в комплекте: PL L 5x/0.12 BD, PL L 10x/0.25 BD, PL L 20x/0.40 BD, PL L 50x/0.70 BD. Четыре объектива перекрывают увеличения 50х, 100х, 200х, 500х в паре с окуляром 10х/22. Все объективы имеют планахроматическую коррекцию, дающую плоское поле зрения по всему полю окуляра.
• Окуляр в комплекте: 10x/22 с широким полем 22 мм и вынесенным зрачком для комфортного наблюдения даже в очках. Посадочный диаметр окуляров — 30 мм, что соответствует стандарту для лабораторной оптики высокого класса.
• Дополнительные окуляры: 15х/15, 20х/12, 25х/10, а также 10х/22 со шкалой. С их помощью можно расширить увеличение до 1250х (объектив 50х × окуляр 25х) или использовать измерительный окуляр для оценки размеров структур непосредственно в поле зрения.
• Базовый диапазон: 50х–500х — достаточен для большинства задач металлографического контроля: оценка зерна по ГОСТ, контроль толщины покрытий, выявление неметаллических включений. При необходимости расширенный диапазон до 1250х дает возможность изучать субмикронные структуры.

Механика и фокусировка

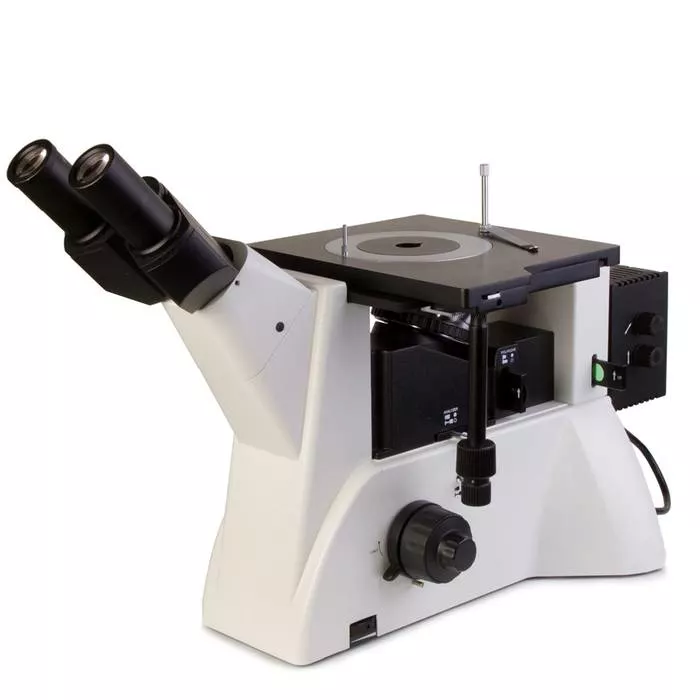

Инвертированная конструкция МЕТ-3 предполагает расположение образца сверху на массивном столике, а объективов — снизу. Это удобно для работы с образцами неправильной формы и крупными шлифами, которые не нужно закреплять на предметном стекле. Столик неподвижный с центральным отверстием 130 мм и поворотной вставкой для установки образцов.

• Столик: размер 242×200 мм, с поворотной вставкой диаметром 130 мм и отверстием 20 мм. Максимальная нагрузка на центральную часть — 2 кг, что позволяет исследовать тяжелые образцы — толстые шлифы, пластины, детали без риска поломки механизма перемещения.
• Коаксиальные рукоятки XY: диапазон перемещения 30×30 мм, позволяют точно позиционировать участок шлифа. Рукоятки расположены с обеих сторон столика, что удобно для работы как правой, так и левой рукой.
• Фокусировочный механизм: зубчато-реечный с демпфированием, рукоятки грубой и тонкой фокусировки коаксиальные — расположены на одной оси, что сокращает время перехода между грубой наводкой и точной доводкой. Величина хода тонкой фокусировки — 0,2 мм на оборот, цена деления — 2 мкм.
• Регулировка усилия грубой фокусировки: позволяет настраивать плавность хода в зависимости от массы образца на столике, чтобы избежать самопроизвольного смещения фокуса под нагрузкой. Блокировка фокусировки фиксирует положение столика при длительных наблюдениях или записи изображений через видеоокуляр.

Бинокуляр и установка камеры

Насадка Зидентопфа с наклоном окуляров 45° обеспечивает эргономичную рабочую позу при длительных исследованиях. Бинокулярная конструкция снижает утомляемость глаз по сравнению с монокулярными системами и дает объемное восприятие рельефа шлифа, что важно при оценке глубины царапин и рельефа травления.

• Регулировка межзрачкового расстояния: от 53 до 75 мм, подходит для всех пользователей. Диоптрийная настройка на левом тубусе ±5 дптр компенсирует разницу в остроте зрения между глазами, что особенно важно при работе в темном поле, где яркость изображения снижена.
• Разделение светового потока: оптический переключатель позволяет направлять свет либо в окуляры, либо на видеоокуляр, установленный через адаптер C-mount (входит в комплект). Это дает возможность одновременно наблюдать и документировать изображения без дополнительных светоделителей.
• Собственное увеличение насадки: 1х — насадка не изменяет увеличение объектива и окуляра, что упрощает расчет итогового увеличения как произведение увеличений объектива, насадки и окуляра.
• Видеоокуляр: устанавливается в адаптер C-mount с посадочным диаметром 30 мм (опционально). Это стандартное крепление совместимо с большинством лабораторных камер для металлографии, позволяя выводить изображение на монитор и проводить количественный анализ с помощью ПО.
