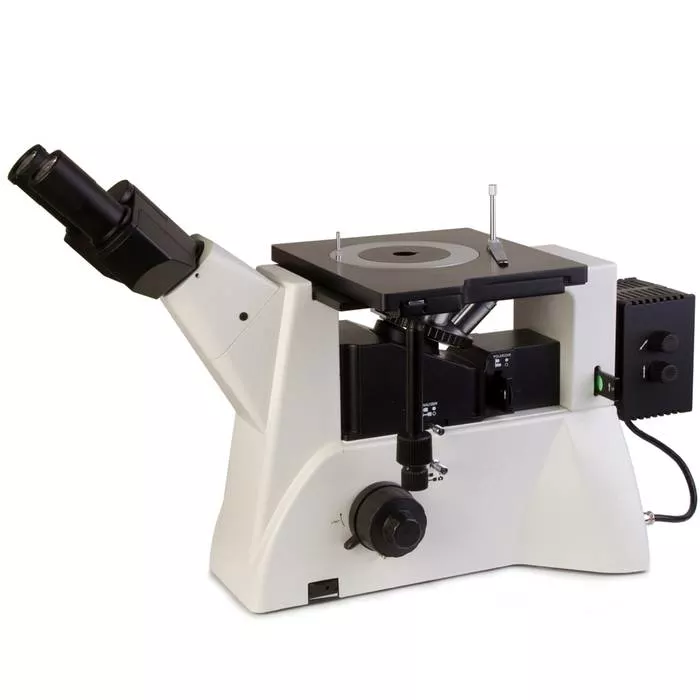

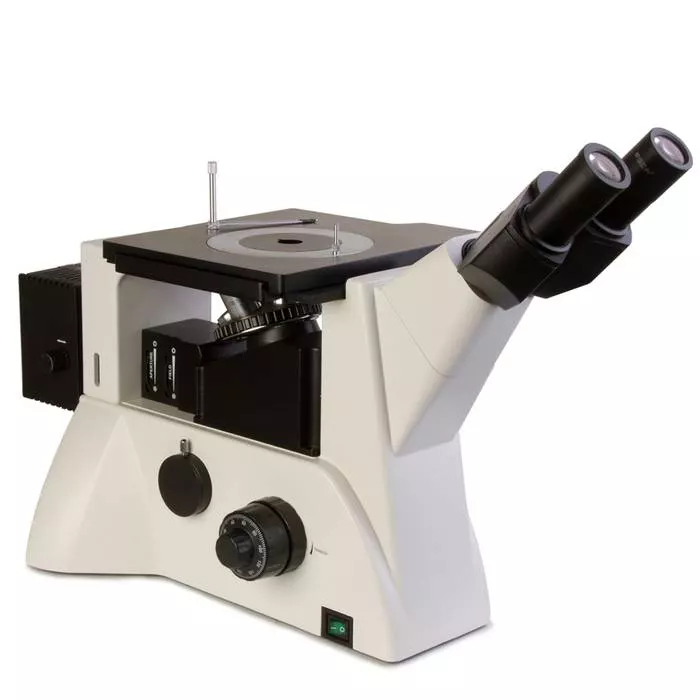

Микромед МЕТ-2 микроскоп

Металлографический микроскоп Микромед МЕТ-2 — инвертированный прибор для исследования непрозрачных объектов в отраженном свете, оснащенный бинокулярной насадкой Зидентопфа и планахроматическими объективами с коррекцией на бесконечность. Диапазон увеличений Микромед МЕТ-2 перекрывает 50–2500 крат за счет комбинации пяти объективов PL L и четырех окуляров широкого поля. Микроскоп базово сконфигурирован для работы в светлом поле и в поляризованном свете, что делает его инструментом для металлографических исследований: контроля микроструктуры металлов, сплавов, покрытий и керамики без изготовления тонких шлифов.

Объективы и окуляры

МЕТ-2 использует бесконечную оптическую схему — объективы PL L планахроматы скорректированы на длину тубуса ∞ (бесконечность). Такая схема позволяет вводить в оптический тракт анализаторы, поляризаторы и светоделители без потери качества изображения. Пять объективов установлены в револьверное устройство на 5 позиций — от малого увеличения до детального исследования микроструктур.

• Объективы PL L (металлографические): PL L 5x/0.12, PL L 10x/0.25, PL L 20x/0.40, PL L 50x/0.70, PL L 100x/0.85. Все объективы имеют длину тубуса ∞, планахроматическую коррекцию и предназначены для работы в светлом поле без покровного стекла — так исследуются шлифы и полированные поверхности металлов.
• Окуляры в комплекте: 10x/22 (поле 22 мм), 15x/15, 20x/12, 25x/10 и 10x/22 со шкалой (для измерительных работ). Посадочный диаметр окуляров — 30 мм, что соответствует классу лабораторных микроскопов с широкими окулярными тубусами. Окуляр с измерительной шкалой позволяет проводить оценку размеров зерен и включений прямо в поле зрения без установки дополнительных микрометров.
• Диапазон увеличений: от 50х (объектив 5х × окуляр 10х) до 2500х (объектив 100х × окуляр 25х). Такой широкий охват — от обзорного просмотра структуры до изучения мелких включений и границ зерен при высоком разрешении.

Поляризационная оптика

Микроскоп МЕТ-2 оснащен встроенным поляризационным блоком, который позволяет различать анизотропные и изотропные фазы в металлических образцах. Поляризационный анализ дает информацию о кристаллической ориентации зерен, наличии напряжений, дефектов и включений, которые не видны в обычном светлом поле.

• Поляризатор: съемный, поворотный на 360°. Установлен в нижней части оптического тракта перед объективом, что позволяет точно ориентировать плоскость поляризации на каждом образце и добиваться максимального контраста структур.
• Анализатор: встроенный выдвижной — расположен в тубусе микроскопа. При введении анализатора в ход лучей включенный поляризатор создает скрещенные николя, при которых анизотропные участки начинают излучать свет (появляется яркость), а изотропные остаются темными.
• Диафрагмы: апертурная и полевая — обе ирисовые, регулируемые. В поляризованном свете закрытая апертурная диафрагма повышает контраст анизотропных структур, полевая диафрагма ограничивает засветку и улучшает качество изображения. Настройка диафрагм — базовый элемент регулировки освещения по Кёлеру для отраженного света.
• Цветные светофильтры: желтый, зеленый, синий, матовый — установлены на поворотном диске в осветителе. Зеленый фильтр часто используют для повышения контраста при работе с оксидными пленками и включениями; синий и желтый — для корректировки цветовой температуры галогеновой лампы и улучшения визуального восприятия.

Освещение и конденсор

Металлографические микроскопы МЕТ-2 используют коаксиальное освещение отраженного света по схеме Кёлера: галогенная лампа 30 Вт (6 В) формирует равномерно освещенное поле на образце, что критично для объективной оценки структуры металлов. Осветитель имеет регулировку лампы в трех плоскостях — это позволяет точно центрировать нить накала, выравнивая освещенность по полю зрения.

• Источник света: галогенная лампа 30 Вт, 6 В. Галогенный свет имеет непрерывный спектр, близкий к солнечному, что важно для цветоразличения фаз при металлографическом анализе. Яркость регулируется плавно от 0 до 100%, позволяя адаптировать интенсивность под разные типы образцов и объективы.
• Осветительная система: апертурная и полевая диафрагмы позволяют настраивать систему Кёлера, при которой изображение источника света фокусируется в плоскости апертурной диафрагмы, а полевая диафрагма — на образце. Это дает максимальное разрешение и контраст при минимальном паразитном освещении.
• Поляризационные элементы осветителя: поляризатор в осветителе и анализатор в тубусе работают вместе как полноценный поляризационный блок. При работе с полированными шлифами поляризованный свет позволяет выявлять зерна в сплавах без травления (например, аустенитные и ферритные зерна в сталях).
• Светофильтры: система светофильтров (желтый, зеленый, синий, матовый) вставляется в осветитель и меняет спектральный состав света. Зеленый фильтр повышает разрешение при работе с хромистыми и никелевыми покрытиями, матовый — снижает блики от полированных поверхностей.

Предметный столик и механика

Инвертированная конструкция микроскопа МЕТ-2 означает, что образец располагается на столике сверху, а объективы находятся снизу. Это удобно для работы с тяжелыми и крупными образцами: шлифы устанавливаются на столик без необходимости наклеивания на стекло. Столик неподвижный с центральным отверстием 130 мм и поворотной вставкой 130×20 мм, что позволяет исследовать образцы от небольших шлифов до массивных деталей.

• Столик: размер 242×200 мм, с фиксированным положением и поворотной вставкой Ø130 мм с отверстием Ø20 мм для пропускания света. Поворотная вставка позволяет вращать образец вокруг оптической оси, что часто необходимо при поляризационных исследованиях для оценки анизотропии.
• Коаксиальные рукоятки XY: диапазон перемещения 30×30 мм. Рукоятки расположены по центру, что удобно при работе одной рукой — левой или правой. Плавное перемещение образца позволяет сканировать шлиф по координатам, находить участки с характерными включениями или дефектами.
• Максимальная нагрузка на столик: до 2 кг на центральную часть. Это позволяет исследовать довольно тяжелые образцы — отрезки труб, пластин, цилиндров без дополнительного крепления.
• Фокусировочный механизм: зубчато-реечный с демпфированием, коаксиальные рукоятки грубой и тонкой фокусировки с обеих сторон. Величина хода тонкой фокусировки — 0,2 мм на оборот, цена деления шкалы — 2 мкм. Тонкая фокусировка критична для объективов с малой глубиной резкости (50х и 100х), где даже 2–3 мкм смещения меняют резкость изображения.
• Регулировка усилия грубой фокусировки: позволяет адаптировать ход рукояток под вес образца и предотвратить самопроизвольное смещение столика вниз под нагрузкой. Блокировка фокусировки фиксирует положение столика при работе с камерой или при длительном наблюдении.
