Микромед МЕТ 1 LED микроскоп

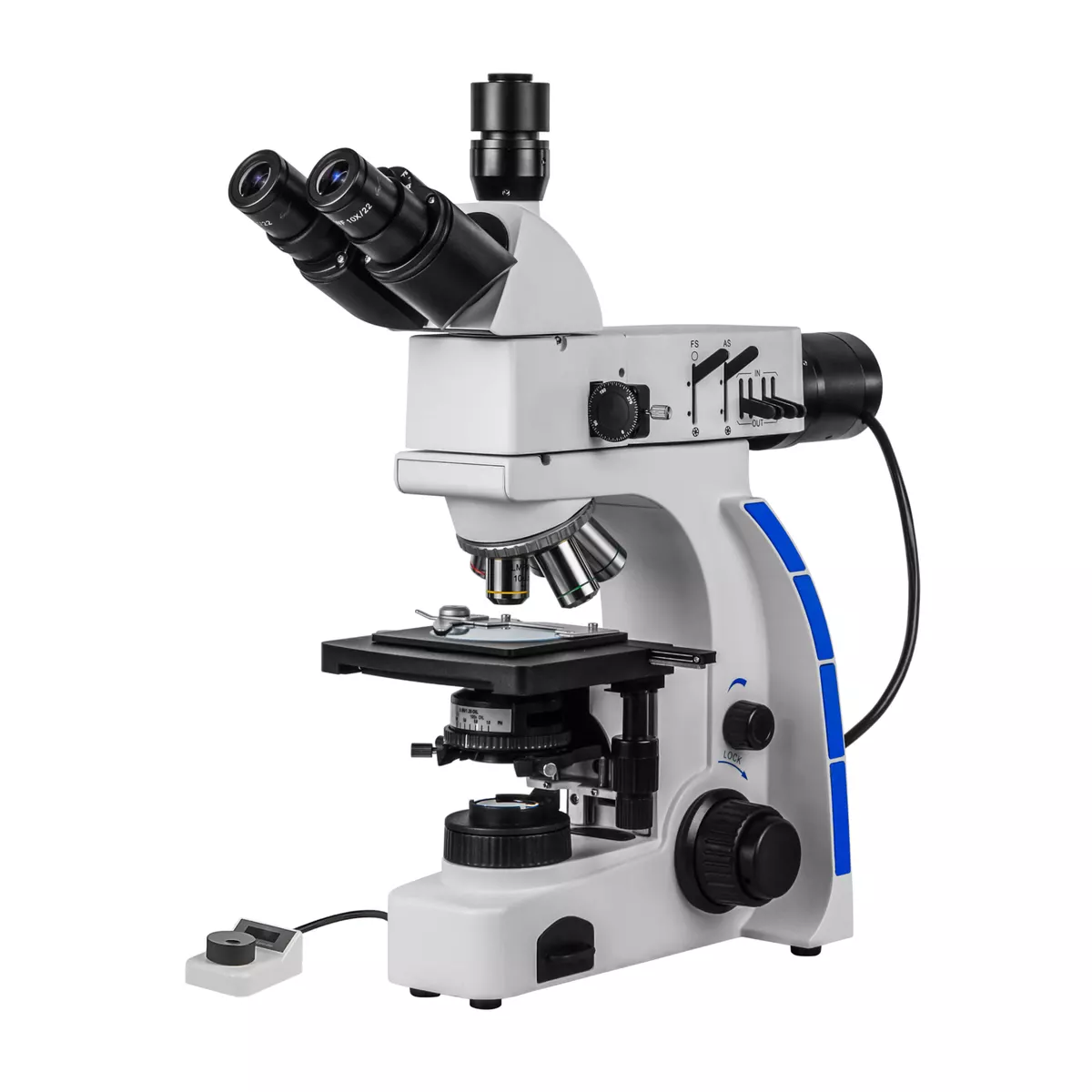

Металлографический микроскоп Микромед МЕТ — прямой лабораторный прибор для исследования структуры металлов, сплавов и других непрозрачных материалов в отраженном свете. Базовая комплектация обеспечивает увеличение от 50х до 800х, а использование дополнительных окуляров и объективов расширяет этот диапазон до 25х–1600х. Микромед МЕТ построен на бесконечной оптической схеме с планахроматической коррекцией и оснащен тринокулярной насадкой Зидентопфа с углом наклона 30° — это решение позволяет одновременно вести визуальное наблюдение и выводить изображение на камеру через оптический адаптер 0.65х, входящий в комплект. Прямая конструкция и модульный осветитель с системой Кёлера делают этот микроскоп инструментом для рутинного и исследовательского металлографического анализа в лабораториях контроля качества, материаловедения и сертификационных центрах.

Оптика и увеличение

Оптическая система Микромед МЕТ включает пять планахроматических объективов с коррекцией на бесконечность: 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 и 80x/0.80. Все объективы рассчитаны на работу без покровного стекла, имеют парфокальную высоту 45 мм и установлены в револьверное устройство на 5 позиций, повернутое «от наблюдателя» — это упрощает смену объективов, не отвлекаясь от образца. В комплекте также идут окуляры широкого поля WF 10x/22 и WF 10x/20 Cross с перекрестием, посадочный диаметр 30 мм.

• Базовое увеличение 50х–800х: комбинация объективов 5x–80x и окуляров 10x даёт рабочий диапазон для большинства металлографических задач — от обзорного изучения макроструктуры до выявления мелких включений и границ зерен.
• Объектив 80x/0.80 в комплекте: высокое числовое отверстие обеспечивает разрешение на уровне 0.42 мкм, позволяя различать тонкие элементы микроструктуры, невидимые при меньших увеличениях.
• Опциональный объектив 100x/0.80: расширяет диапазон до 800х–1600х для детального анализа дисперсных фаз и субмикроскопических включений.
• Окуляры WF 10x/22 и WF 10x/20 Cross: первый даёт поле зрения 22 мм для комфортного наблюдения, второй оснащён перекрестием — удобно для линейных оценок, подсчёта зёрен и сравнения с эталонными шкалами.
• Вынос выходного зрачка 20 мм: возможность работать в очках без потери качества изображения, особенно актуально при длительных исследовательских сессиях.

Тринокулярная насадка и адаптер

Тринокулярная головка Микромед МЕТ выполнена по схеме Зидентопфа с углом наклона окулярных тубусов 30° и собственным увеличением 1х. Регулировка межзрачкового расстояния 50–75 мм и диоптрийная коррекция на левом тубусе ±5 дптр позволяют адаптировать прибор под оператора. Деление светового потока 20:80 — 20% света направляется в вертикальный тубус для камеры, 80% остаётся на окуляры — обеспечивает приоритет визуального наблюдения с возможностью одновременной фиксации изображения.

• Оптический адаптер 0.65х в комплекте: позволяет подключать камеры с C-mount, уменьшая получаемое увеличение до 0.65× от собственного — это сохраняет угловое поле и облегчает кадрирование на сенсорах с небольшим размером матрицы.
• Угол наклона тубусов 30°: физиологически комфортная поза для длительной работы за микроскопом, снижает утомляемость шеи и плечевого пояса при многочасовых сериях измерений.
• Диоптрийная настройка ±5 дптр: компенсирует аметропию зрения без использования очков, что позволяет операторам с разной рефракцией работать с одинаково резким изображением.
• Деление 20:80: большая часть света направляется в окуляры — это оптимальное соотношение для задач, где визуальный контроль первичен, а документирование является вспомогательной функцией.
• Посадка окуляров 30 мм: профессиональный стандарт, позволяющий заменять штатные окуляры на WF 5x/18 или WF 16x/13 Plan для изменения масштаба наблюдения и расширения диапазона увеличений.

Осветительная система и конденсор

Микромед МЕТ оснащён модульным осветителем с вынесенным светодиодным источником 5 Вт и системой Кёлера с прямой подсветкой через объектив. Яркость регулируется бесступенчато от 0 до 100% внешним контроллером. Осветитель включает апертурную и полевую ирисовые диафрагмы, выдвижной поляризатор с вращением 360° и встроенные светофильтры B, G, Y, ND на поворотном диске. Конденсор Аббе с N.A. = 0.90/1.25OIL — иммерсионный, центрируемый, с регулировкой по высоте 21 мм и слотом для слайдеров.

• Светодиод 5 Вт с контроллером 0–100%: позволяет точно дозировать интенсивность освещения в зависимости от отражательной способности материала — от полированных шлифов с высоким блеском до травленых поверхностей с низким контрастом.
• Конденсор Аббе N.A. 0.90/1.25OIL: иммерсионная конструкция при работе с маслом повышает числовое отверстие до 1.25, что критично для максимального разрешения объективов 80x и 100x в исследовательских задачах.
• Апертурная и полевая диафрагмы: регулируемые ирисовые диафрагмы позволяют настраивать глубину резкости и контрастность изображения, полевая диафрагма уменьшает засветку от внеосевых лучей.
• Поляризатор и анализатор (накладные Ø38 мм): выдвижной поляризатор с вращением и анализатор в комплекте обеспечивают работу в поляризованном свете — режим для выявления анизотропных структур, двойникования и напряжений в материале.
• Светофильтры B, G, Y, ND: цветные фильтры улучшают контраст для разных типов образцов, нейтральный ND ослабляет яркость при работе с высокоотражающими поверхностями без изменения цветовой температуры.

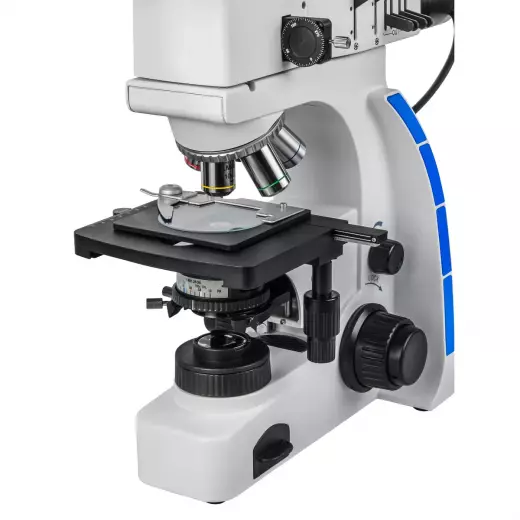

Столик и фокусировка

Механический столик Микромед МЕТ имеет размер 156×138 мм с прозрачной предметной вставкой диаметром 80 мм. Коаксиальный привод перемещения по осям X–Y позволяет точно позиционировать образец с ходом 76×54 мм. Накладной препаратоводитель оснащен шкалами и нониусами для точного воспроизведения координат. Зубчато-реечный демпфированный механизм фокусировки имеет коаксиальные рукоятки грубой и тонкой настройки с обеих сторон штатива — диапазон хода 24 мм, один оборот тонкой подачи — 0.1 мм, цена деления шкалы — 1 мкм.

• Перемещение X–Y 76×54 мм: достаточный ход для сканирования крупных шлифов и деталей без перестановки образца, коаксиальный привод обеспечивает плавное перемещение без люфтов.
• Прозрачная вставка Ø80 мм: позволяет использовать микроскоп в режиме светлого поля для просвечивающих образцов при необходимости, расширяя спектр задач за пределы металлографии.
• Накладной препаратоводитель с нониусами: даёт возможность фиксировать координаты точек интереса и возвращаться к ним при последовательных измерениях или после смены образцов.
• Фокусировка с ценой деления 1 мкм: позволяет точно наводить резкость на микронеровности, определять глубину царапин и оценивать рельеф поверхности по шкале тонкой фокусировки.
• Ограничитель хода фокусировки: защищает объективы от случайного контакта с образцом, особенно важно при работе с жесткими материалами и высокими объективами с малым рабочим расстоянием.
