МарсТест-61850 — многофункциональный эталонный комплекс
Ссылка скопирована
По запросу
Срок поставки: под заказ
Госреестр
Бренд
НПП МАРСЭНЕРГО
НПП МАРСЭНЕРГО
Гарантия
18 мес.
18 мес.
Артикул
52707
52707
Госреестр СИ РФ
73445-18
73445-18
Межповерочный интервал
12 мес.
12 мес.
Официальный дилер
Сертификат дилера
Назначение многофункционального эталонного комплекса МарсТест-61850:
По описанию
Назначение многофункционального эталонного комплекса МарсТест-61850:
Мобильный эталонный комплекс нового поколения МарсТест-61850 предназначен для измерения электроэнергетических величин и формирования эталонных сигналов. Отличие от существующих эталонных комплексов состоит в одновременной поддержке как традиционных средств измерений, так и совместимых с протоколом 61850-9-2LE.
Поверяемые СИ, схемы поверки и калибровки:
Измерительные трансформаторы тока и напряжения электромагнитные, электронные, цифровые (61850-9-2LE ) с классом точности 0,05–0,1 % и ниже;
Измерители ПКЭ класса А;
Измерители электроэнергетических величин. Счетчики электроэнергии с классом точности 0,2S; 0,05–0,1 % и ниже;
Отдельно стоящие объединяющие устройства SAMU;
Устройства синхронизированных векторных измерений УСВИ (PMU).

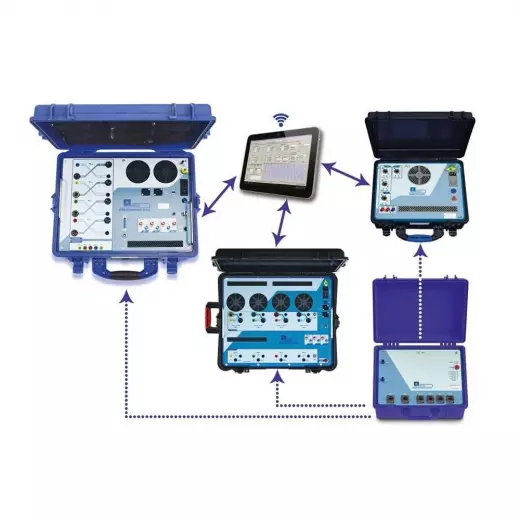

Область применения многофункционального эталонного комплекса МарсТест-61850:
Поверка и калибровка измерительных каналов на цифровых и традиционных электрических подстанциях на местах эксплуатации.
Эталонный электроэнергетический прибор Энергомонитор-61850 для высокоточных измерений электроэнергетических величин и их сравнения;
Источник фиктивной мощности и испытательных сигналов Энергомонитор-61850 для формирования аналогового сигнала с необходимым уровнем, мощностью, гибкостью и плавностью регулировок;
Калибратор цифровых потоков по стандарту 61850-9-2 МарсГен-61850 для формирования цифрового сигнала с необходимым уровнем, мощностью, гибкостью и плавностью регулировок;
Выносной терминал управления на базе ПК с программным обеспечением Энергомонитор-61850ext и Энергоформа-61850 для управления СИ комплекса, а также представления, обработки и хранения измерительной информации;
Внешний сервер времени МКВ-03Ц с возможностью синхронизации с международной шкалой координированного времени UTC.
a:2:{s:4:"TEXT";s:65508:"a:2:{s:4:"TEXT";s:72037:"
";
| Измеряемые параметры | Диапазоны или поддиапазоны измерений | Вид и единица измерения погрешности, пределы допускаемой основной погрешности | Примечание |
| Диапазоны измерений и пределы допускаемых основных погрешностей измерений приборов модификаций Энергомонитор-61850 Х-02 без использования токоизмерительных клещей | |||
| Напряжение переменного тока и напряжение основной гармоники (U и U(1)), В | 0,1IН ≤ I ≤ 1,2IН | Относительная, % | |
| ±[0,01+0,002(1,2UН/U-1)] | UН > 2 В | ||
| ±[0,015+0,003(1,2UН/U-1)] | UН ≤ 2 В | ||
| Напряжение постоянного тока (UDC), В | Относительная, % | ||
| 0,1UН ≤ U ≤ 1,7UН | ±[0,01+0,005(1,7UН/U-1)] | 5 В ≤ UН ≤ 480 В | |
| ±[0,015+0,005(1,7UН/U-1)] | UН ≤ 2 В | ||
| 0,1UН ≤ U ≤ 1,25UН | ±[0,015+0,005(1,25UН/U-1)] | UН = 800 В | |
| Сила переменного тока и ток основной гармоник и (I и I(1)), А | 0,1IН ≤ I ≤ 1,2IН | Относительная, %, ±[0,01+0,002(1,2IН/I-1)] | |
| Сила постоянного тока 1) (IDC), А | 0,1IН ≤ I ≤ 1,2IН | Относительная, %, ±[0,015+0,005(1,2IН/I-1)] | IН = 100 A |
| 0,1IН ≤ I ≤ 1,5IН | Относительная, % ±[0,015+0,005(1,5IН/I-1)] | IН < 100 A | |
| Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и Р(1)), Вт | 0,1IН ≤ I ≤ 1,2IН; 0,1UН ≤ U ≤ 1,2UН | Относительная, % | PН = UН · IН |
| 0,9 ≤ |cos φ| ≤ 1,0 | |||
| ±[0,01+0,004(1,44PН/P-1)] | UН > 2 В | ||
| ±[0,02+0,004(1,44PН/P-1)] | UН ≤ 2 В | ||
| 0,2 ≤ |cos φ| < 0,9 | |||
| ±[0,015+0,004(1,44PН/P-1)] | UН > 2 В | ||
| ±[0,025+0,004(1,44PН/P-1)] | UН ≤ 2 В | ||
| Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 2) | ±[0,05+0,01(1,44QН/Q-1) | 0,2 ≤ |sin φ| < 0,9 | | |
| Полная электрическая мощность (S), В·А | Относительная, % | 1 | |
| ±[0,02+0,005(1,2UН/U+1,2IН/I-2)] | UН > 2 В | ||
| ±[0,025+0,01(1,2UН/U+1,2IН/I-2)] | UН ≤ 2 В | ||
| Коэффициент мощности (КР = P/S) | 0,1 ≤ КР ≤ 1,0 | Абсолютная ±0,001 | 0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН |
| Частота переменного тока (f1), Гц | 40 ≤ f1 ≤ 70 | Абсолютная, Гц ±0,0002 | 0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН |
| Угол фазового сдвига между основными гармониками, градус: | От 0 до 360 | Абсолютная, градус | |
| - входных напряжений | ±0,003 | 0,2UН ≤ U ≤ 1,2UН | |
| - напряжения и тока одной фазы | ±0,003 | 0,2IН ≤ I ≤ 1,2IН ; 0,2UН ≤ U ≤ 1,2UН | |
| Относительная, %, ±0,1 | IC,m > 0,01IН | ||
| Коэффициент гармони ки напряжения поря д ка h для h от 2 до 50 [КU(h)], % | От 0 до 49,9 | 0,2UН ≤ U ≤ 1,2UН | |
| Абсолютная, %, ±0,1 | КU(h) < 1,0 | ||
| Относительная, %, ±0,3 | КU(h) ≥ 1,0 | ||
| ±0,3 | для h от 2 до 10 | ||
| ±1,0 | для h от 11 до 50 | ||
| Суммарный коэффициент гармоник напряжения (КU), % | От 0 до 49,9 | 0,2UН ≤ U ≤ 1,2UН | |
| Абсолютная, %, ±0,003 | КU < 1,0 | ||
| Относительная, %, ±0,3 | КU ≥ 1,0 | ||
| Суммарный коэффициент гармоник тока (КI), % | От 0 до 49,9 | 0,2IН ≤ I ≤ 1,2IН | |
| Абсолютная, %, ±0,003 | КI < 1,0 | ||
| Относительная, %, ±0,3 | КI 1,0 | ||
| Примечания 1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор-61850 Х - 02 - 1 ХХ; 2 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода о с новной гармоники; 3 Частота гармонической составляющей (гармоники) порядка h равна h·f1. | |||
| Измеряемые параметры электрической энергии | Диапазоны или поддиапазоны измерений | Вид и единица измерения погрешности, пределы допускаемой основной погрешности | Примечание |
| Диапазоны измерений и пределы допускаемых основных погрешностей измерений модификаций Энергомонитор-61850 Х - 02 - Х - Х1Х при использовании токоизмерительных клещей | |||
| Напряжение переменного тока и напряжение основной гармоники напряжения (U и U (1)), В | 0,1UН ≤ U ≤ 1,2 UН | Относительная, % | |
| ±[0,01+0,002(1,2UН/U-1)] | UН > 2 В | ||
| ±[0,015+0,003(1,2UН/U-1)] | UН ≤ 2 В | ||
| Напряжение постоянного тока (UDC), В | Относительная, % | ||
| 0,1UН ≤ U ≤ 1,7UН | ±[0,01+0,005(1,7UН/U-1)] | UН от 5 до 480 В | |
| ±[0,015+0,005(1,7UН/U-1)] | UН ≤ 2 В | ||
| 0,1UН ≤ U ≤ 1,25UН | UН = 800 В | ||
| Переменный ток и ток основной гармоники (I и I(1)), А | 0,05IН ≤ I ≤ 1,2IН | Относительная, % ±[0,1+0,01(IН/I–1)] I ±[0,2+0,02(IН/I–1)] II ±[0,5+0,05(IН/I–1)] III ±[1,0+0,05(IН/I–1)] IV ±[2,0+0,1(IН/I–1)] V | |
| Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт | 0,1UН ≤ U ≤ 1,2UН | Относительная, % | PН = UН · IН |
| 0,01IН ≤ I ≤ 0,05IН | ±0,2 I; ±0,4 II; ±1,0 II | 0,9 < |cos φ| ≤ 1,0 | |
| 0,05IН < I ≤ 1,2IН | ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V | ||
| 0,01IН ≤ I ≤ 0,05IН | ±0,25 I; ±0,5 II; | 0,5 ≤ |cos φ| ≤ 0,9 | |
| 0,05IН < I ≤ 1,2IН | ±0,15 I; ±0,3 II; ±1,0 III; ±2,0 IV; ±4,0 V | ||
| 0,1IН ≤ I ≤ 1,2IН | ±[0,25+0,02(1,44PН/P-1)] I ±[0,5+0,05(1,44PН/P-1)] II ±[1,0+0,1(1,44PН/P-1)] III ±[2,0+0,1(1,44PН/P-1)] IV | 0,2 ≤ |cos φ| < 0,5 | |
| Полная электрическая мощность (S), В·А | 0,01IН ≤ I ≤ 1,2IН; 0,1UН ≤ U ≤ 1,2UН | Относительная, % | |
| ±0,2 I; ±0,4 II; ±1,0 II | S < 0,1 (UН · IН) | ||
| ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 | S ≥ 0,1 (UН · IН) | ||
| Коэффициент мощности (КР = P/S) | 0,1 ≤ КР ≤ 1,0 | Абсолютная, ±0,02 I; ±0,02 II; ±0,05 III; ±0,05 IV; ±0,10 V | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН |
| Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар 1) | 0,1UН ≤ U ≤ 1,2UН | Относительная, % | 1 |
| 0,02IН ≤ I ≤ 0,05IН | ±0,3 I; ±0,7 5 II; ±1,5III | 0,9 < |sin φ| ≤ 1,0 | |
| 0,05IН < I ≤ 1,2IН | ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V | ||
| 0,02IН ≤ I ≤ 0,1IН | ±0,3 I; ±0,7 5 II; ±1,5III | 0,5 ≤ |sin φ| ≤ 0,9 | |
| 0,1IН < I ≤ 1,2IН | ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V | ||
| 0,1IН < I ≤ 1,2IН | ±0,3 I; ±0,7 5 II; ±1,5 III; ±2,5 IV; ±2,5 V | 0,2 ≤ |sin φ| < 0,5 | |
| Частота переменного тока (f1), Гц | 40 ≤ f1 ≤ 70 | Абсолютная, Гц ±0,001 | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН |
| Угол фазового сдвига между основными гармониками, градус: | От 0 до 360 | Абсолютная, градус | |
| - входных напряжений | ±0,01 | 0,2UН ≤ U ≤ 1,2UН | |
| - напряжения и тока одной фазы | ±0,5 | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН | |
| Угол фазового сдвига между гармониками порядка h напряжения и тока одной фазы, градус | От 0 до 360 | Абсолютная, градус | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН; КI(h) > 5 %; КU(h) > 1 % |
| ±2 I; ±2 II | для h от 2 до 10 | ||
| ±10 I; ±10 II | для h от 11 до 20 | ||
| ±20 I; ±20 II | для h от 21 до 50 | ||
| Коэффициент гармоники порядка h напряжения для h от 2 до 50 [КU(h)], % | От 0 до 49,9 | 0,2UН ≤ U ≤ 1,2UН | |
| Абсолютная, %, ±0,003 % | КU(h) < 1,0 | ||
| Относительная, %, ±0,3 | KU(h) ≥ 1,0 | ||
| Коэффициент гармоники порядка h тока для h от 2 до 50 [KI(h)], % | От 0 до 49,9 | 0,2IН ≤ I ≤ 1,2IН | |
| Абсолютная, %, ±0,05 I; ±0,05 II | KI(h) < 1,0 | ||
| Относительная, %, ±5,0 I; ±5,0 I | KI(h) ≥ 1,0 | ||
| Суммарный коэффициент гармоник напряжения (КU), % | От 0 до 49,9 | 0,2UН ≤ U ≤ 1,2UН | |
| Абсолютная, %, ±0,003 % | КU < 1,0 | ||
| Относительная, %, ±0,3 | KU ≥ 1,0 | ||
| Суммарный коэффициент гармоник тока (КI), % | От 0 до 49,9 | 0,2IН ≤ I ≤ 1,2IН | |
| Абсолютная, %, ±0,1 % | КI < 1,0 | ||
| Относительная, %, ±10 | KI > 1,0 | ||
| Примечания: 1 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода основной гармоники; 2 Частота гармонической составляющей (гармоники) порядка h равна h·f1; 3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точности 0,1 ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (IН) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки. | |||
| Измеряемые параметры электрической энергии | Диапазоны или поддиапазоны измерений | Вид и единица измерения погрешности, пределы допускаемой основной погрешности | Примечание |
| Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 без использования токоизмерительных клещей | |||
| Напряжение переменного тока и основной гармоники (U и U(1)), В | 0,1UН ≤ U ≤ 1,2UН | Относительная, %, ±[0,02+0,005(1,2UН/U–1)] | |
| Напряжение постоянного тока (UDC), В | Относительная, % | ||
| 0,1UН ≤ U ≤ 1,7UН | ±[0,02+0,005(1,7UН/U–1)] | UН до 480 В | |
| 0,1UН ≤ U ≤ 1,25UН | UН = 800 В | ||
| Переменный ток и ток основной гармоники (I и I(1)), А | 0,1IН ≤ I ≤ 1,2IН | Относительная, %, ±[0,02+0,005(1,2IН/I–1)] | |
| Сила постоянного тока 1) (IDC), А | 0,1IН ≤ I ≤ 1,2IН | Относительная, %, ±[0,02+0,01(1,2IН/I–1)] | IН = 100 A |
| 0,1IН ≤ I ≤ 1,5IН | Относительная, %, ±[0,02+0,01(1,5IН/I–1)] | IН < 100 A | |
| Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт | 0,1IН ≤ I ≤ 1,2IН; 0,1UН ≤ U ≤ 1,2UН; 0,2 ≤ |cos φ| < 1,0 | Относительная, %, ±[0,05+0,01(1,44PН/P–1)] | PН = UН · IН |
| Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар | 0,1IН ≤ I ≤ 1,2IН; 0,1UН ≤ U ≤ 1,2UН; 0,2 ≤ |sin φ| < 1,0 | Относительная, %, ±[0,1+0,02(1,44QН/Q–1)] | QН = UН · IН |
| Полная электрическая мощность (S), В·А | 0,1IН ≤ I ≤ 1,2IН; 0,1UН ≤ U ≤ 1,2UН | Относительная, %, ±[0,04+0,01(1,2 UН/U+1,2IН/I–2)] | |
| Коэффициент мощности (КР = P/S), отн. ед. | 0,1 ≤ КР ≤ 1,0 | Абсолютная, ±0,005 | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН |
| Частота переменного тока (f1), Гц | 40 ≤ f1 ≤ 70 | Абсолютная, Гц ±0,001 | |
| Угол фазового сдвига между основными гармониками, градус: | От 0 до 360 | Абсолютная, градус | |
| - фазных напряжений | ±0,01 | 0,2UН ≤ U ≤ 1,2UН | |
| - напряжения и тока одной фазы, (φ1) | ±0,01 | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН | |
| Коэффициент гармоники напряжения порядка h для h от 2 до 50 [КU(h)], % | От 0 до 49,9 | 0,2UН ≤ U ≤ 1,2UН | |
| Абсолютная, %, ±0,01 % | КU(h) < 1,0 | ||
| Относительная, %, 1,0 | KU(h) ≥ 1,0 | ||
| Коэффициент гармоники тока порядка h для h от 2 до 50 [КU(h)], % | От 0 до 49,9 | 0,2 IН ≤ I ≤ 1,2 IН | |
| Абсолютная, %, ±0,05 % | КI(h) < 1,0 | ||
| Относительная, %, ±5 | KI(h) ≥ 1,0 | ||
| Суммарный коэффициент гармоник напряжения (КU), % | От 0 до 49,9 | 0,2UН ≤ U ≤ 1,1UН | |
| Абсолютная, %, ±0,003 % | КU < 1,0 | ||
| Относительная, %, ±0,3 | KU ≥ 1,0 | ||
| Суммарный коэффициент гармоник тока (КI), % | От 0 до 49,9 | 0,2IН ≤ I ≤ 1,1IН | |
| Абсолютная, %, ±0,01 % | КU < 1,0 | ||
| Относительная, %, ±1,0 | KU ≥ 1,0 | ||
| Примечания: 1 Параметры, отмеченные 1), измеряются по одному каналу и только приборами Энергомонитор – 61850 Х - 02 - 1ХХ; 2 Частота гармонической составляющей (гармоники) по рядка h равна h·f1; 3 Приборы Энергомонитор-61850 обеспечивают измерение параметров электрического сигнала, если амплитудные значения сигналов напряжения и тока не превышают 170 % от UН и IН, соответственно. | |||
| Измеряемые параметры электрической энергии | Диапазоны или поддиапазоны измерений | Вид и единица измерения погрешности, пределы допускаемой основной погрешности | Примечание |
| Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонитор-61850 Х - 05 - Х - Х1Х при использовании токоизмерительных клещей | |||
| Напряжение переменного тока и основной гармоники (U и U(1)), В | 0, 1UН ≤ U ≤ 1,2UН | Относительная, %, ±[0,02+0,005(1,2UН/U–1)] | |
| Напряжение постоянного тока (U), В | Относительная, % | ||
| 0,1UН ≤ U ≤ 1,7UН | ±[0,02+0,005(1,7UН/U–1)] | UН до 480 В | |
| 0,1UН ≤ U ≤ 1,25UН | ±[0,02+0,005(1,25UН/U–1)] | UН = 800 В | |
| Переменный ток и ток основной гармоники (I и I(1)), А | 0,05IН ≤ I ≤ 1,2IН | Относительная, %, ±[0,1+0,01(IН/I–1)] I ±[0,2+0,02(IН/I–1)] II ±[0,5+0,05(IН/I–1)] III ±[1,0+0,05(IН/I–1)] IV ±[2,0+0,1(IН/I–1)] V | |
| Активная электрическая мощность и активная электрическая мощность основной гармоники (Р и P(1)), Вт | 0,1UН ≤ U ≤ 1,2UН | Относительная, % | PН = UН · IН |
| 0,01IН ≤ I ≤ 0,05IН | ±0,2 I; ±0,4 II; ±1,0 III | 0,9 < |cos φ| ≤ 1,0 | |
| 0,05IН < I ≤ 1,2IН | ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V | ||
| 0,02IН ≤ I ≤ 0,1IН | ±0,25 I; ±0,5 II | 0,5 ≤ |cos φ| ≤ 0,9 | |
| 0,1IН < I ≤ 1,2IН | ±0,15 I; ±0,3 II; ±1,0 III; ±2,0 IV; ±4,0 V | ||
| 0,1IН ≤ I ≤ 1,2IН | ±[0,25+0,02(1,44PН/P–1)] I ±[0,5+0,05(1,44PН/P–1)] II ±[1,0+0,1(1,44PН/P–1)] III ±[2,0+0,1(1,44PН/P–1)] IV | 0,2 ≤ |cos φ| < 0,5 | |
| Полная электрическая мощность (S), В·А | 0,01IН ≤ I ≤ 1,2IН ; 0,1UН ≤ U ≤ 1,2UН | Относительная, % | |
| ±0,2 I; ±0,4 II; ±1,0 II | S < 0,1 (UН · IН) | ||
| ±0,1 I; ±0,2 II; ±0,5 III; ±1,0 IV; ±2,0 V | S ≥ 0,1 (UН · IН) | ||
| Коэффициент мощности (КР = P/S), отн. ед. | 0,1≤ КР ≤ 1,0 | Абсолютная, ±0,02 I; ± 0,02 II; ±0,05 III; ±0,05 IV; ±0,10 V | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН |
| Реактивная электрическая мощность и реактивная электрическая мощность основной гармоники (Q и Q(1)), вар | 0,1UН ≤ U ≤ 1,2UН | Относительная, % | |
| 0,02IН ≤ I ≤ 0,05IН | ±0,3 I; ±0,75 II; ±1,5 III | 0,9 < |cos φ| ≤ 1,0 | |
| 0,05IН < I ≤ 1,2IН | ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V | ||
| 0,02IН ≤ I ≤ 0,1IН | ±0,3 I; ±0,7 5 II; ±1,5 III | 0,5 ≤ |sin φ| ≤ 0,9 | |
| 0,1IН < I ≤ 1,2IН | ±0,2 I; ±0,5 II; ±1,0 III; ±2,0 IV; ±2,0 V | ||
| 0,1IН ≤ I ≤ 1,2IН | ±0,3 I; ±0,75 II; ±1,5 III; ±2,5 IV; ±2,5 V | 0,2 ≤ |sin φ| < 0,5 | |
| Частота переменного тока (f1), Гц | 40 ≤ f1 ≤ 70 | Абсолютная, Гц ±0,003 | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН |
| Угол фазового сдвига между основными гармониками, градус: | От 0 до 360 | Абсолютная, градус | |
| - фазных напряжений | ±0,03 | 0,2UН ≤ U ≤ 1,2UН | |
| - напряжения и тока одной фазы (φ1) | ±0,5 | 0,2IН ≤ I ≤ 1,2IН; 0,2UН ≤ U ≤ 1,2UН | |
| Коэффициент гармоники напряжения порядка h для h от 2 до 50 [КU(h)], % | От 0 до 49,9 | 0,2UН ≤ U ≤ 1,2UН | |
| Абсолютная, % ±0,01 | КU(h) < 1 % | ||
| Относительная 1,0 | КU(h) ≥ 1 % | ||
| Коэффициент гармоники тока порядка h для h от 2 до 50 [КI(h)], % | От 0 до 49,9 | 0,2IН ≤ I ≤ 1,2IН | |
| Абсолютная, % ±0,05 I; ±0,05 II | KI(h) < 1,0 | ||
| Относительная ±5,0 I; ±5,0 II | KI(h) > 1,0 | ||
| Суммарный коэффициент гармоник напряжения (KU), % | От 0 до 49,9 | 0,2UН ≤ U ≤ 1,2UН | |
| Абсолютная, % ±0,05 | KU < 1,0 | ||
| Относительная ±5 | KU > 1,0 | ||
| Суммарный коэффициент гармоник тока (KI), % | От 0 до 49,9 | 0,2IН ≤ I ≤ 1,2IН | |
| Абсолютная, % ±0,1 | KI < 1,0 | ||
| Относительная ±10 | KI > 1,0 | ||
| Примечания 1 Реактивная мощность рассчитывается методом перекрестного включения, геометрическим методом и методом сдвига сигнала напряжения на 1/4 периода основной гармоники; 2 Частота гармонической составляющей (гармоники) порядка h равна h·f1; 3 Значения погрешности, отмеченные "I", "II", "III", "IV" и "V", относятся к прибору при выполнении измерений с использованием токоизмерительных клещей класса точно сти 0,1 ("I"), 0,2 ("II"), 0,5 ("III"), 1,0 ("IV") и 2,0 ("V"). Номинальные значения силы переменного тока (IН) соответствуют номинальным значениям токоизмерительных клещей из комплекта поставки. | |||
| Измеряемая величина | Диапазоны или поддиапазоны измерений | Вид погрешности, пределы допускаемой основной погрешности измерений | Примечание |
| Диапазоны измерений и пределы допускаемых основных погрешностей измерения модификаций Энергомонито-61850 Х - 02 - ХХ1 при поверке ИТН и ИТТ с аналоговыми выходными сигналами | |||
| Погрешность коэффициента масштабного преобразования измерительного трансформатора, % | Абсолютная, % | 0,2UН2 ≤ U ≤ 1,2UН2; 0,01IН2 ≤ I ≤ 1,2IН2; f = (fНОМ ± 1) Гц | |
| ±0,1999 % | ±0,002 | ||
| ±1,999 % | ±0,02 | ||
| ±19,99 % | ±0,2 | ||
| Угловая погрешность измерительного трансформатора, минута | Абсолютная, минута | ||
Отзывы о МарсТест-61850 — многофункциональный эталонный комплекс
Отзывов еще нет.
Поделитесь мнением, чтобы помочь другим покупателям в выборе.
