МарсГен-61850 — калибратор, эталонный источник цифрового потока
Ссылка скопирована
По запросу
Срок поставки: под заказ
Госреестр
Бренд
НПП МАРСЭНЕРГО
НПП МАРСЭНЕРГО
Гарантия
18 мес.
18 мес.
Артикул
52708
52708
Госреестр СИ РФ
76741-19
76741-19
Межповерочный интервал
24 мес.
24 мес.
Официальный дилер
Сертификат дилера
Назначение калибратора, эталонного источника цифрового потока МарсГен-61850:
По описанию
Назначение калибратора, эталонного источника цифрового потока МарсГен-61850:
Прибор МарсГен-61850 предназначен для поверки и калибровки счетчиков электроэнергии, анализаторов ПКЭ и УСВИ (PMU) с входными сигналами, представленными потоком дискретных значений по протоколу МЭК 61850-9-2LE.
Калибратор формирует поток с выполнением требований, предъявляемых к временным параметрам передачи пакетов в потоке, к его непрерывности и точной привязке к шкале времени UTC. Выдает сигнал синхронизации 1PPS.
Описание калибратора, эталонного источника цифрового потока МарсГен-61850:

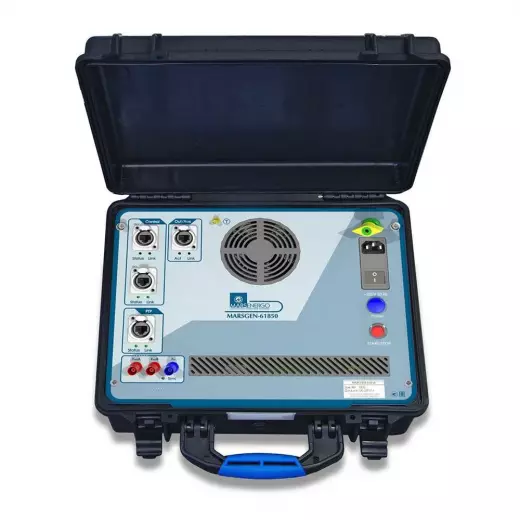

МарсГен-61850 представляет собой моноблок в корпусе-кейсе (IP67). Под герметичной крышкой на панели установлены следующие разъемы:
Разъемы Ethernet для подключения:
ПК с установленным ПО управления калибратором;
поверяемого средства измерений для управления;
выход цифрового потока, воспроизводимого калибратором;
приема/передачи сигнала синхронизации по протоколу PTP;
BNC разъемы для входа/выхода сигналов синхронизации.
Калибратор управляется ПО, установленным на внешнем компьютере (ПК). ПО позволяет устанавливать параметры «Качество сигнала» по каждой из фаз сигналов напряжения и тока в потоке в соответствии с описанием МЭК 61850-9-2.
| Параметр | Значение | ||
|
Синхронизация: 1PPS PTP |
электрический (1 Гц), внешняя/внутренняя протокол IEEE 1588 |
||
| Частота дискретизации, выборок в секунду | от 1000 до 38 400 | ||
| Тип сигнала (форма) | синусоидальный, треугольный, пилообразный прямой, пилообразный обратный, прямоугольный, фазовое управление, субгармоники, чётные гармоники, фликер, провалы, перенапряжения | ||
| Параметр выходного сигнала | Диапазон значений | Дискретность установки | Основная погрешность |
| Основная (1-я) гармоника | |||
| Частота основной гармоники | 40 ... 500 Гц | 0,00001 | ±0,0003 % |
| Напряжение | 10 мВ ... 15 МВ | 10 мкВ | ±0,03 % |
| Ток | 1 мА ... 1,5 МА | 1,0 мкА | ±0,03 % |
| Угол фазового сдвига | –180° … +180° | 0,0001 | 0,03° |
| Активная мощность | 0,01 Вт ... 15 ТВт | - | ±0,03 % |
| ПКЭ (всего более 25 параметров) | |||
| Порядок гармоники (интергармоники) | 0,1 ... 50 | 0,1 | - |
| Среднеквадратическое значение гармонической составляющей напряжения и тока (% от основной гармоники) | 0 ... 50 | 0,0001 | ±0,01 % |
| Суммарный коэффициент гармонических составляющих силы переменного тока и напряжения, % | 0 ... 50 | 0,0001 | ±0,01 % |
| Фликер | 0,2 ... 10 | - | ±1,5 % |
| Параметры случайных событий (6 параметров) | - | - | ±0,005 с |
| Частота выходного опорного сигнала (1PPS) | 1 Гц | - | ±2·10-6 Гц |
