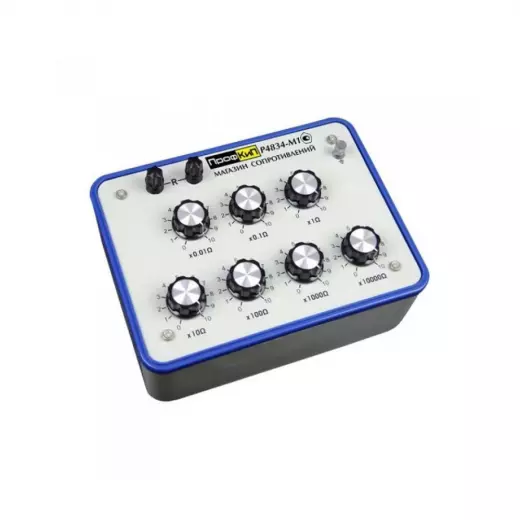

ПрофКиП Р4834М магазин сопротивления

Магазин сопротивления ПрофКиП Р4834М представляет собой семидекадный многозначный магазин сопротивления, предназначенный для воспроизведения значений электрического сопротивления от 0,01 до 111111,1 Ом с классом точности 0,01 по ГОСТ 23737. Данная мера используется в метрологических лабораториях для поверки и калибровки мостов постоянного тока, цифровых мультиметров и омметров, а также в качестве образцового средства при эталонировании измерительных цепей. Магазин Р4834М обеспечивает нормированную нагрузочную способность с дифференцированными токами для каждой декады, что позволяет адаптировать его под конкретные задачи.

Структура декад

• Количество декад: 7 — от младшей 10⁻² Ом до старшей 10⁴ Ом.
• Младшая декада: 0,01 Ом — минимальная дискретность установки.
• Старшая декада: 10⁴ Ом (10000 Ом) — формирует верхнюю часть диапазона.
• Диапазон воспроизведения: 0,01 … 111111,1 Ом — перекрывает все основные номиналы, востребованные в метрологической практике.
• Среднее начальное сопротивление R₀: 0,024 Ом — значение в нулевом положении всех переключателей.

Точность и погрешность

• Класс точности по ГОСТ 23737: 0,01 — для применения в качестве многозначной меры электрического сопротивления.
• Вариация начального сопротивления ΔR₀: не более 0,0024 Ом — изменение при коммутации, обусловленное переходными сопротивлениями контактов.
• Относительная погрешность в нормальных условиях: ±[0,02 + 2,5×10⁻⁷ (10⁵/R – 1)] % — формула учитывает как базовую, так и зависящую от номинала составляющую.
• Дополнительная погрешность в рабочих условиях: не более δ — нормированное ухудшение точности при расширении температурного диапазона до 15…25 °С.
• Малый мультипликативный коэффициент: 2,5×10⁻⁷ — обеспечивает высокую стабильность на нижних пределах (при R = 0,01 Ом вклад составляет ≈ 0,0025 %).

Токовые нагрузки по декадам

• Декада «х0,01 Ом»: 700 мА — максимальный ток для младшего разряда.
• Декада «х0,1 Ом»: 700 мА — одинаковый с младшей декадой токовый предел.
• Декада «х1 Ом»: 700 мА — максимальная нагрузка для декады единиц.
• Декада «х10 Ом»: 200 мА — снижение тока для декады десятков.
• Декада «х100 Ом»: 70 мА — уменьшение тока для сотен Ом.
• Декада «х1000 Ом»: 20 мА — ограничение для килоомной декады.
• Декада «х10000 Ом»: 7 мА — минимальный ток для старшей декады.

Изоляция и условия применения

• Сопротивление изоляции: не менее 5×10⁹ Ом — высокий уровень, снижающий влияние токов утечки.
• Электрическая прочность: выдерживает 2,0 кВ в течение 1 минуты — допускает использование в цепях с повышенным напряжением.
• Нормальные условия: 20±2 °С, влажность 25…80 %, давление 84…106,7 кПа.
• Рабочие условия: 15…25 °С, влажность 25…80 % — расширенный диапазон для лабораторного применения.
• Габаритные размеры: 285×215×140 мм; масса: 2,2 кг — компактный настольный форм-фактор.
