ПрофКиП Р4834-М1 магазин сопротивления

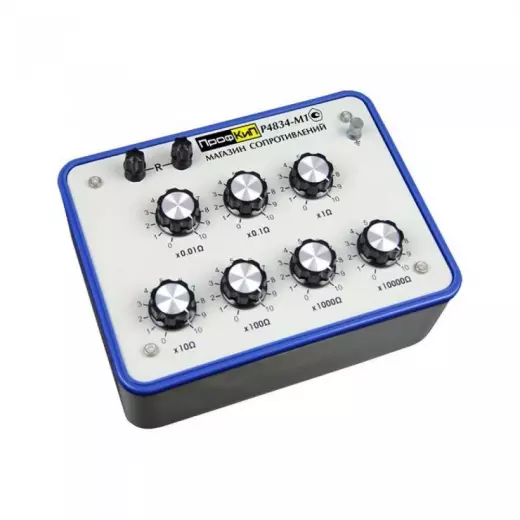

Магазин сопротивления ПрофКиП Р4834-М1 представляет собой многозначную меру электрического сопротивления (ММЭС) с диапазоном воспроизведения от 0.01 Ом до 111111.1 Ом. Прибор реализован по схеме семидекадного магазина и предназначен для применения в качестве рабочего эталона при поверке и калибровке мостов постоянного тока, цифровых омметров и мультиметров в метрологических лабораториях и на производственных участках ОТК. Модель Р4834-М1 обеспечивает класс точности 0.02 согласно ГОСТ 23737 и характеризуется высокой стабильностью переходных сопротивлений контактов переключателей.

Диапазон и шаг воспроизведения

Магазин Р4834-М1 перекрывает широкий спектр номиналов сопротивления, что позволяет использовать его как для точной настройки низкоомных цепей, так и для работы в плечах мостовых схем.

• Нижняя граница диапазона: 0.01 Ом — достигается на младшей декаде с номиналом ступени 10⁻² Ом, что критично для поверки измерителей малых сопротивлений.
• Верхняя граница диапазона: 111111.1 Ом — включает старшую декаду с номиналом 10⁴ Ом (104 Ом) и обеспечивает плавный набор сопротивления до 111 кОм.
• Количество декад: 7 переключаемых декад, формирующих полную шкалу от 0.01 до 100000 Ом с шагом младшего разряда 0.01 Ом.
• Старшая декада: номинальное значение одной ступени — 104 Ом (10000 Ом), что позволяет эффективно воспроизводить высокоомные значения без последовательного включения большого числа резисторов.
• Младшая декада: номинальное значение одной ступени — 10⁻² Ом (0.01 Ом), обеспечивающая дискретность настройки в низкоомной области.

Класс точности и погрешность

Метрологические характеристики Р4834-М1 регламентированы для использования в качестве многозначной меры сопротивления. В основе расчета погрешности лежит формула, учитывающая как аддитивную, так и мультипликативную составляющие.

• Класс точности: 0.02 / (2.5 х 10⁻⁷) — соответствует высоким требованиям к образцовым мерам при поверке рабочих омметров и мостов.
• Предел относительной погрешности в нормальных условиях: ±[0.02 + 2.5 х 10⁻⁷ (10⁵ / R – 1)] %, где R — установленное значение сопротивления. Формула справедлива для всего диапазона от 0.01 Ом до 111111.1 Ом.
• Дополнительная погрешность в рабочих условиях: не превышает значения δ, что гарантирует стабильность показаний при незначительных колебаниях внешней температуры и влажности в пределах рабочих условий.
• Вариация начального сопротивления: изменение переходных сопротивлений контактов переключателей не превышает 0.0024 Ом, что минимизирует погрешность при многократном переключении декад.
• Среднее значение номинального сопротивления: 0.024 Ом — учитывается при расчетах в низкоомной части диапазона для компенсации систематической составляющей.

Электрические параметры и нагрузочная способность

Магазин Р4834-М1 рассчитан на работу в широком диапазоне измерительных токов. В документации приведены максимальные допустимые токи для каждой декады, что позволяет избежать перегрева резистивных элементов и гарантирует сохранность класса точности.

• Декада «х0.01 Ом»: максимальный ток 700 мА — позволяет использовать низкоомные ступени при проверке омметров с малым измерительным током без риска перегрузки.
• Декада «х0.1 Ом»: 700 мА — аналогичный токовый режим для ступеней 0.1-0.9 Ом.
• Декада «х1 Ом»: 700 мА — нагрузочная способность сохраняется до 9 Ом включительно.
• Декада «х10 Ом»: 200 мА — переход на более высокие сопротивления сопровождается снижением допустимого тока.
• Декады «х100 Ом», «х1000 Ом» и «х10000 Ом»: максимальные токи 70 мА, 20 мА и 7 мА соответственно — соблюдение этих ограничений обязательно при длительной работе на высоких номиналах.

Изоляция и условия эксплуатации

Для работы в лабораторных условиях, а также в производственных цехах с повышенным уровнем электромагнитных помех, конструкция магазина Р4834-М1 предусматривает высокую электрическую прочность изоляции.

• Сопротивление изоляции: не менее 5 х 10⁹ Ом — обеспечивает надежную изоляцию между цепями и корпусом, снижая влияние токов утечки на воспроизводимое сопротивление.
• Электрическая прочность: изоляция выдерживает испытательное напряжение 2.0 кВ в течение 1 минуты, что позволяет использовать магазин в схемах с рабочим напряжением до 1000 В и гарантирует безопасность оператора.
• Нормальные условия применения: температура воздуха (20 ± 2) °C, относительная влажность до 80%, атмосферное давление 84–106 кПа — для достижения паспортной погрешности требуется соблюдение этих условий.
• Рабочие условия: допускается расширение температурного диапазона, при этом дополнительная погрешность не превышает δ, что подтверждено расчетами по формуле погрешности.
• Электромеханическая надежность: магазин Р4834-М1 выполнен в прочном корпусе, обеспечивающем защиту переключателей от механических воздействий и пыли, что актуально при интенсивной эксплуатации в цеховых лабораториях.
