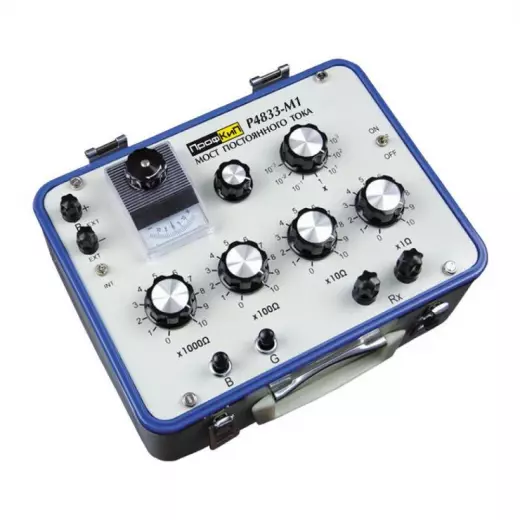

ПрофКиП Р4833-М1 прибор универсальный измерительный

Прибор универсальный измерительный ПрофКиП Р4833-М1 представляет собой прецизионный декадный магазин сопротивления, конструктивно и функционально ориентированный на решение широкого круга метрологических задач. Данное устройство воспроизводит значения электрического сопротивления в диапазоне от 0,1 до 111111,1 Ом и обеспечивает класс точности 0,02 (при использовании в качестве многозначной меры электрического сопротивления). Прибор Р4833-М1 предназначен для использования в качестве рабочего эталона при поверке и калибровке мостов постоянного тока, измерительных приборов, а также для построения образцовых измерительных цепей в лабораторных условиях.

Декадная структура и шаг

• Старшая декада: 10⁴ Ом — формирует верхние значения диапазона вплоть до 100000 Ом.
• Младшая декада: 10⁻¹ Ом — обеспечивает минимальную дискретность установки 0,1 Ом.
• Среднее начальное сопротивление R₀: 0,021 Ом — определяет фактическое значение в нулевом положении.
• Вариация сопротивления ΔR₀: не более 0,002 Ом — характеризует стабильность контактных переходов декадных переключателей.
• Количество декад: конструкция магазина включает декады, охватывающие все разряды от единиц до десятков тысяч Ом.

Метрологические характеристики

• Класс точности как ММЭС: 0,02 / (2×10⁻⁶) — отражает нормированную приведённую погрешность с учётом нестабильности.
• Относительная погрешность δ: ±[0,02 + 2×10⁻⁶ (Rк/R – 1)] %, где Rк = 111111,1 Ом — расчётная формула для любого устанавливаемого значения.
• Составляющая 0,02 %: определяет базовый уровень точности для номиналов, близких к полной шкале.
• Множитель 2×10⁻⁶ (Rк/R – 1): учитывает ухудшение точности при работе на нижних пределах (для R = 0,1 Ом вклад составляет ≈ 0,0022 %).
• Применение в качестве меры: высокая стабильность и малое значение R₀ позволяют использовать Р4833-М1 для сличения с эталонными резисторами.

Режимы электрической нагрузки

• Номинальная мощность (декада «х0,1 Ом»): 0,01 Вт — ограничение для младшего разряда обусловлено конструкцией резистивных элементов.
• Номинальная мощность (декады «х1 Ом» и выше): 0,05 Вт — повышенная допустимая мощность для основных декад.
• Максимальная мощность (декада «х0,1 Ом»): 0,03 Вт — предельный кратковременный режим без необратимого изменения сопротивления.
• Максимальная мощность (декады «х1 Ом» и выше): 0,1 Вт — верхняя граница рассеиваемой мощности для обеспечения заявленной точности.
• Расчёт токовой нагрузки: для декады 1 Ом при номинальной мощности 0,05 Вт допустимый ток составляет √(0,05/1) ≈ 0,224 А, что необходимо учитывать при подключении внешних цепей.

Изоляционные и эксплуатационные параметры

• Сопротивление изоляции: не менее 5×10⁹ Ом — минимизирует токи утечки между цепями и корпусом.
• Электрическая прочность: выдерживает испытательное напряжение 2,0 кВ в течение 1 минуты — допускает использование в цепях с повышенным напряжением.
• Рабочая температура: 10 … 25 °С — узкий диапазон, характерный для лабораторий с кондиционированием.
• Относительная влажность: до 80 % при 20 °С — допустимый уровень при отсутствии конденсации.
• Атмосферное давление: 84 … 106,7 кПа — соответствует условиям большинства лабораторных помещений.
