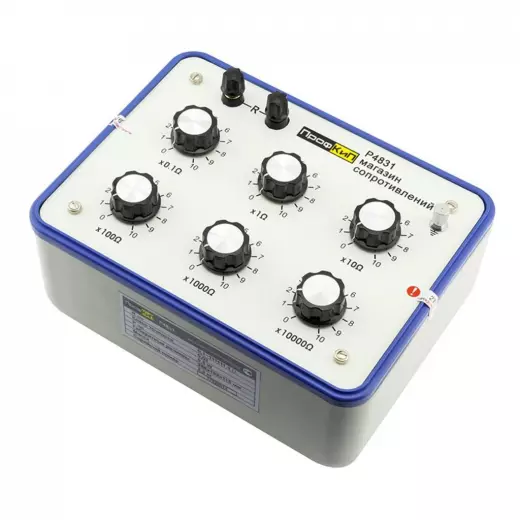

ПрофКиП Р4831 магазин сопротивлений

Магазин сопротивления ПрофКиП Р4831 представляет собой многодекадное устройство для воспроизведения электрического сопротивления с дискретным переключением номиналов. Данный прибор используется в метрологической практике как рабочее средство измерений при калибровке омметров, поверке мостов постоянного тока и настройке измерительных стендов. Конструктивно магазин Р4831 выполнен в настольном корпусе, управление осуществляется через систему декадных переключателей, обеспечивающих установку требуемого значения. Отсутствие встроенных усилителей и активных компонентов гарантирует пассивный характер меры, что исключает влияние собственных шумов на результат измерений.

Декадный принцип построения

• Тип прибора: магазин сопротивления на основе декадных переключателей. Каждая декада представляет собой набор высокостабильных резисторов, коммутируемых гальваническими контактами.
• Количество декад: не менее шести, что характерно для лабораторных магазинов среднего класса. Декады организованы по десятичной системе для удобства установки значений.
• Номиналы декад: ступени сопротивления подобраны для перекрытия диапазона от долей Ома до сотен тысяч Ом. Младшая декада обеспечивает минимальный шаг, старшая — формирование максимального выходного сопротивления.
• Коммутация: переключатели декад имеют фиксированные положения с механической фиксацией, исключающей самопроизвольное изменение установленного значения.

Конструктивные особенности

• Материал резистивных элементов: высокостабильные манганиновые или константановые проволочные резисторы, обладающие низким температурным коэффициентом сопротивления.
• Контактная система: переключатели с серебряными или позолоченными контактами, обеспечивающими низкое и стабильное переходное сопротивление в течение всего срока службы.
• Корпус: металлический экранированный кожух, защищающий внутренние цепи от внешних электромагнитных помех и механических воздействий. Конструкция предусматривает удобный доступ к клеммам подключения.
• Зажимы: четырехзажимная схема подключения (по схеме Кельвина) для точного воспроизведения малых сопротивлений, исключающая влияние сопротивления соединительных проводов.

Применение в метрологических задачах

• Поверка омметров и мультиметров: магазин Р4831 выступает в качестве образцовой меры при проверке показаний приборов в диапазоне рабочих значений. Дискретность установки позволяет точечно контролировать линейность шкалы поверяемого устройства.
• Калибровка мостов постоянного тока: используется как магазин плеч сравнения при балансировке мостовых схем. Стабильность контактов и резистивных элементов критична для получения достоверных результатов сравнения.
• Лабораторные исследования: применяется для моделирования резистивных цепей в стендовых испытаниях электронных устройств. Возможность быстрой смены номинала ускоряет проведение экспериментов.
• Образовательный процесс: в учебных лабораториях магазин используется для демонстрации законов электрических цепей, изучения методов измерения сопротивления и освоения принципов работы декадных мер.

Эксплуатационные аспекты

• Режим работы: длительный непрерывный режим при соблюдении допустимой мощности рассеивания на резистивных элементах. Превышение нагрузки ведёт к нагреву резисторов и изменению их сопротивления.
• Условия хранения: температура от +5 до +40 °C, относительная влажность до 80% без конденсации. Следует избегать воздействия прямых солнечных лучей, агрессивных сред и сильных вибраций.
• Техническое обслуживание: периодическая чистка контактов переключателей, проверка затяжки клеммных соединений и контроль электрической прочности изоляции. Рекомендуется ежегодная метрологическая поверка в аккредитованной лаборатории.
• Меры предосторожности: не допускается подача на входные зажимы напряжения, превышающего номинальное рабочее (согласно паспортным данным). Запрещена эксплуатация при видимых повреждениях изоляции соединительных проводов.

Покупка ПрофКиП Р4831 магазин сопротивлений в BESTKIP

Купить ПрофКиП Р4831 магазин сопротивлений можете в BESTKIP — оформите заказ на сайте или запросите коммерческое предложение.

• В наличии — оформление после подтверждения менеджером.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Консультация — поможем с выбором конфигурации и комплектации для Р4831.
