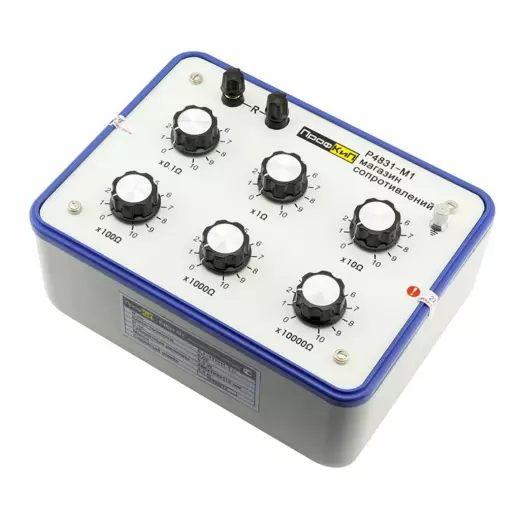

ПрофКиП Р4831-М1 магазин сопротивления

Магазин сопротивления ПрофКиП Р4831-М1 представляет собой многозначную меру электрического сопротивления (ММЭС), воспроизводящую значения в диапазоне от 0.1 Ом до 111111.1 Ом с классом точности 0.02. Прибор предназначен для использования в качестве рабочего эталона при поверке и калибровке мостов постоянного тока, омметров и других измерительных приборов в лабораторных условиях. Конструкция магазина Р4831-М1 выполнена на основе декадных переключателей, обеспечивающих дискретное задание сопротивления, и рассчитана на работу в узком температурном диапазоне 10…25 °С. Данная модель востребована в метрологических службах, отделах технического контроля и исследовательских лабораториях, где предъявляются высокие требования к точности и стабильности воспроизведения сопротивления.

Диапазон и шаг установки

• Диапазон воспроизводимых сопротивлений: 0.1…111111.1 Ом. Позволяет перекрыть большинство практических задач при поверке мостов и омметров средней точности.
• Младшая декада: 10⁻¹ Ом (0.1 Ом). Минимальная ступень перестройки определяет разрешающую способность магазина при установке малых сопротивлений.
• Старшая декада: 10⁴ Ом (104 Ом). Обеспечивает формирование максимального выходного сопротивления 111111.1 Ом при задействовании всех декад.
• Номинальное значение сопротивления одной ступени: 104 Ом для старшей декады, 10⁻¹ Ом для младшей. Соотношение декад построено по десятичному принципу для удобства интуитивного набора номиналов.

Класс точности 0.02 и погрешность

• Класс точности (ММЭС): 0.02 / (2 × 10⁻⁶). Гарантирует высокую повторяемость результатов при воспроизведении сопротивления в качестве многозначной меры.
• Предел допускаемой относительной погрешности: δ = ±[0.02 + 2 × 10⁻⁶ (Rк / R – 1)] %. Формула учитывает отношение наибольшего значения магазина (Rк) к устанавливаемому номиналу (R), что делает погрешность зависимой от положения переключателей.
• Среднее значение номинального сопротивления: 0.021 Ом. Характеризует собственное остаточное сопротивление магазина в начальном состоянии.
• Вариация начального сопротивления: 0.002 Ом. Определяет максимальное изменение сопротивления из-за нестабильности переходных контактов переключателей при коммутации.

Электрическая прочность и изоляция

• Сопротивление изоляции: не менее 5 × 10⁹ Ом. Обеспечивает высокий уровень изоляции между цепями и корпусом, минимизируя утечки тока.
• Номинальная мощность рассеивания: 0.01 Вт для декады «×0.1 Ом», 0.05 Вт для декад «×1 Ом» и выше. Режим определяет максимальную допустимую нагрузку на резистивные элементы без нарушения точности.
• Максимальная мощность рассеивания: 0.03 Вт для младшей декады, 0.1 Вт для остальных декад. Кратковременное превышение этих значений недопустимо из-за риска перегрева и ухода сопротивления.

Условия эксплуатации и ресурс

• Рабочая температура: 10…25 °С. Узкий температурный коридор — обязательное условие для достижения паспортной точности класса 0.02.
• Относительная влажность: до 80% при 20 °С. Без конденсации влаги на внутренних элементах магазина.
• Атмосферное давление: 84…106.7 кПа (630…800 мм рт. ст.). Соответствует условиям лабораторий и отапливаемых помещений.
• Средняя наработка на отказ: не менее 1000 ч. Характеризует надежность механических переключателей и резистивной схемы при штатной эксплуатации.
• Средний срок службы: не менее 5 лет. При соблюдении климатических условий и нагрузочных режимов магазин сохраняет метрологические характеристики весь заявленный период.
• Габаритные размеры: 370×220×190 мм; вес: 1.9 кг. Компактное настольное исполнение, удобное для размещения на рабочем столе метролога.

Покупка ПрофКиП Р4831-М1 магазин сопротивления в BESTKIP

Купить ПрофКиП Р4831-М1 магазин сопротивления можете в BESTKIP — подберём магазин, меру или мост под задачу метрологической лаборатории.

• В наличии — оформление после подтверждения менеджером.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем по диапазону R и классу точности Р4831-М1.
