ПрофКиП Р40116 мера-иммитатор

Мера-имитатор ПрофКиП Р40116 представляет собой многодиапазонное высокоомное устройство, предназначенное для воспроизведения электрического сопротивления в широком диапазоне от 10⁴ до 10¹² Ом. В зависимости от схемы подключения (двухзажимное или трехзажимное) прибор перекрывает области от 10 кОм до 1 ГОм и от 1 ГОм до 1 ТОм соответственно. Мера Р40116 оснащена декадной коммутацией и нормированными значениями номинального и максимального напряжения для каждого поддиапазона — от 25 В до 2000 В номинального и от 75 В до 3000 В максимального. Изделие применяется в метрологических лабораториях для поверки и калибровки мостов постоянного тока, тераомметров, измерителей сопротивления изоляции и высоковольтных измерительных комплексов.

Диапазоны и подключение

Мера Р40116 обеспечивает воспроизведение сопротивления в двух режимах подключения, что позволяет охватить как сравнительно низкоомные, так и сверхвысокоомные участки шкалы:

• Двухзажимное подключение: диапазон от 1·10⁴ до 1·10⁹ Ом (от 10 кОм до 1 ГОм). Этот режим используется для поверки омметров и мостов в области средних и высоких сопротивлений, где требуется классическая двухпроводная схема соединения.
• Трехзажимное подключение: диапазон от 1·10⁹ до 1·10¹² Ом (от 1 ГОм до 1 ТОм). Режим с третьим зажимом (экраном) позволяет минимизировать влияние токов утечки и паразитных емкостей, что критично при работе с тераомными сопротивлениями.

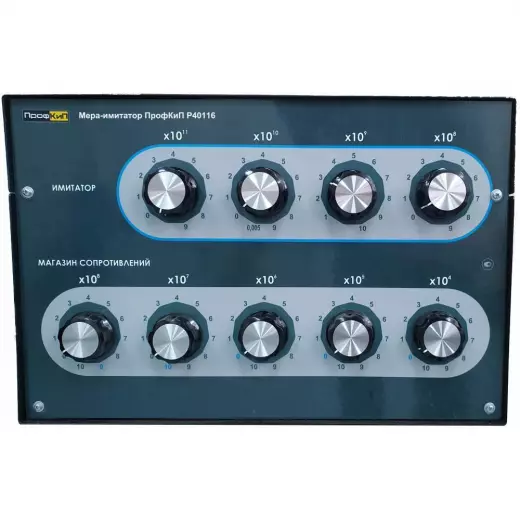

• Декадное переключение: дискретное изменение сопротивления внутри каждого поддиапазона осуществляется с помощью декадных переключателей, что обеспечивает быстрое и точное установление требуемого номинала.

Наличие двух режимов подключения делает меру Р40116 универсальным инструментом для метрологических лабораторий, обслуживающих как классические мостовые схемы, так и специализированное высокоомное оборудование.

Погрешность по диапазонам

Мера Р40116 имеет дифференцированные пределы допускаемой относительной погрешности в зависимости от воспроизводимого диапазона сопротивлений, что позволяет выбрать оптимальный режим с учетом требуемой точности:

• От 10⁴ до 10⁵ Ом: погрешность ±0,05 %. Этот участок соответствует десяткам и сотням килоом, востребован при поверке прецизионных омметров.
• От 10⁵ до 10⁷ Ом: погрешность ±0,02 %. Наиболее точный участок, охватывающий диапазон от 100 кОм до 10 МОм, используется для калибровки высокоточных измерительных мостов.
• От 10⁷ до 10⁸ Ом: погрешность ±0,05 %. Диапазон 10–100 МОм применяется при поверке мегаомметров и измерителей сопротивления изоляции.
• От 10⁸ до 10¹⁰ Ом: погрешность ±0,1 %. Участок от 100 МОм до 10 ГОм востребован в высоковольтных испытательных лабораториях.
• От 10¹⁰ до 10¹² Ом: погрешность ±0,2 %. Тераомный диапазон используется для калибровки специализированных тераомметров и измерителей сверхвысокого сопротивления.

Такое диапазонное нормирование погрешности позволяет инженеру-метрологу точно оценить вклад меры в суммарную неопределенность измерений для каждого конкретного номинала.

Стабильность за год

Мера Р40116 характеризуется низкой нестабильностью воспроизводимых значений сопротивления в течение года, что определяет длительность межповерочного интервала и надежность результатов:

• От 10⁴ до 10⁵ Ом: отклонение за год ±0,05 %. Стабильность на уровне погрешности гарантирует сохранение метрологических характеристик в течение всего межповерочного интервала.
• От 10⁵ до 10⁷ Ом: отклонение за год ±0,02 %. Высокая долговременная стабильность характерна для наиболее точного участка диапазона.
• От 10⁷ до 10⁸ Ом: отклонение за год ±0,05 %. На уровне 10–100 МОм годовой уход параметров не превышает погрешности воспроизведения.
• От 10⁸ до 10¹⁰ Ом: отклонение за год ±0,1 %. На участке до 10 ГОм стабильность соответствует классу точности.
• От 10¹⁰ до 10¹² Ом: отклонение за год ±0,2 %. В тераомном диапазоне годовой уход также не превышает пределов допускаемой погрешности.

Напряжение и конструкция

Мера Р40116 оснащена резистивными элементами и коммутационной схемой, рассчитанными на работу с высоким напряжением, причем нормированные значения зависят от установленного диапазона сопротивлений:

• Диапазон 10⁴–10⁵ Ом: напряжение не нормировано (прочерк в каталоге). Для низкоомных участков ограничение по напряжению не является критичным.
• Диапазон 10⁵–10⁷ Ом: номинальное напряжение 25 В, максимальное 75 В. Умеренные значения напряжения для средних сопротивлений.
• Диапазон 10⁷–10⁸ Ом: номинальное напряжение 50 В, максимальное 250 В. Повышенное допустимое напряжение для мегаомного диапазона.
• Диапазон 10⁸–10¹⁰ Ом: номинальное напряжение 100 В, максимальное 1000 В. Расширенный диапазон напряжений для высокоомных измерений.
• Диапазон 10¹⁰–10¹² Ом: номинальное напряжение 2000 В, максимальное 3000 В. Высоковольтный режим для тераомных сопротивлений, соответствующий испытательным напряжениям большинства промышленных мегаомметров.

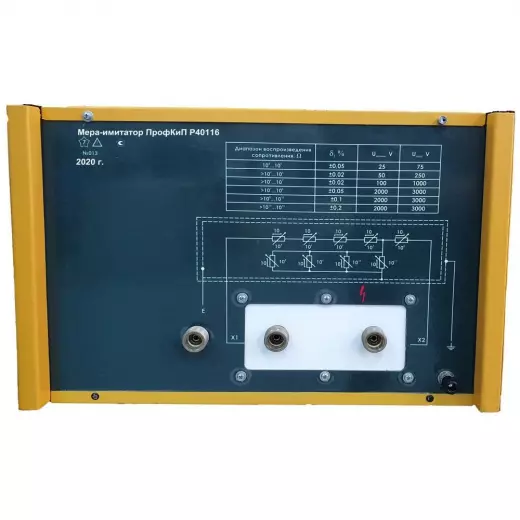

Корпус меры Р40116 выполнен из металла с усиленным экранированием, что снижает влияние внешних электростатических и электромагнитных полей на точность воспроизведения сопротивления, особенно в тераомном диапазоне. Выходные зажимы рассчитаны на подключение высоковольтных измерительных проводов и обеспечивают надежный контакт при многократных подключениях в процессе поверки.
