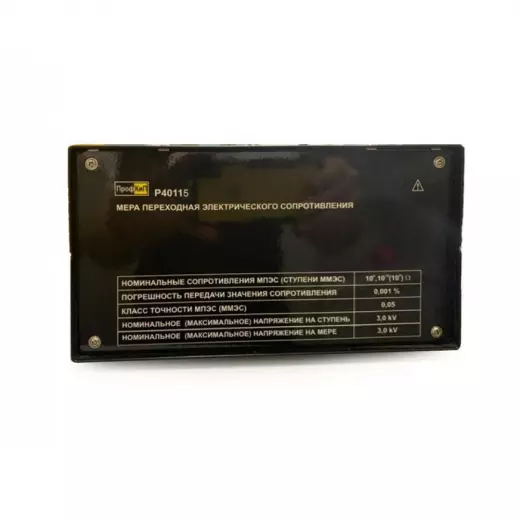

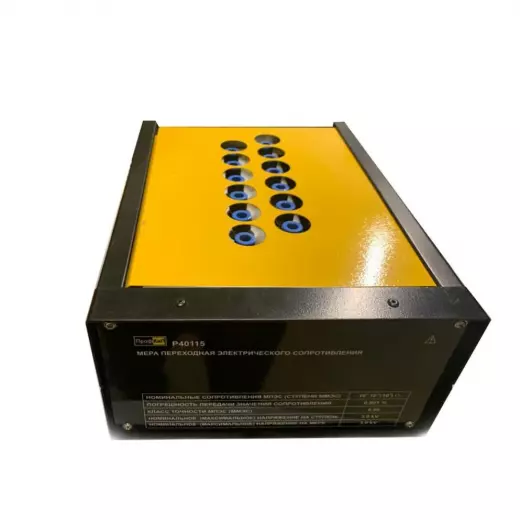

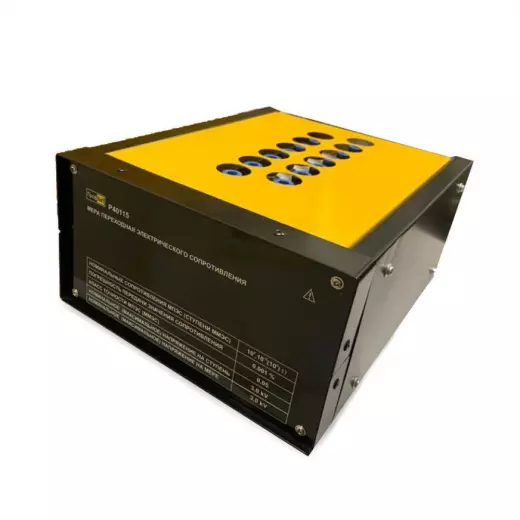

ПрофКиП Р40115 переходная мера сопротивления

Переходная мера сопротивления ПрофКиП Р40115 представляет собой специализированное эталонное средство для воспроизведения сверхвысоких значений электрического сопротивления в тераомном диапазоне. При параллельном соединении резистивных ступеней мера обеспечивает номинал 10^8 Ом (100 МОм) с классом точности 0,05, при последовательном — 10^10 Ом (10 ГОм) с классом точности 0,05. Р40115 предназначена для применения в метрологических лабораториях высоковольтных испытаний при поверке и калибровке тераомметров, мегаомметров, измерителей сопротивления изоляции, а также для аттестации эталонных установок, работающих при напряжениях до 3 кВ.

Тераомные номиналы

Конструкция Р40115 выполнена на основе 10 основных резистивных ступеней и одной резервной, коммутируемых в параллельную или последовательную цепь. Такое решение позволяет воспроизводить два фиксированных значения в диапазоне от 100 МОм до 10 ГОм, что перекрывает большинство задач высоковольтной метрологии.

• Параллельное соединение: предел воспроизведения — 10^8 Ом (100 000 000 Ом). Данный номинал используется при поверке измерителей сопротивления изоляции с рабочим напряжением до 2,5 кВ и мультиметров на пределе 100 МОм.
• Последовательное соединение: предел воспроизведения — 10^10 Ом (10 000 000 000 Ом). Режим предназначен для калибровки тераомметров и специализированных высоковольтных установок, работающих на пределе 10 ГОм.
• Резервная ступень: одна резервная ступень из 11 позволяет производить замену резистора, вышедшего из допуска, без нарушения целостности измерительной цепи и без отправки меры в ремонт.
• Внутренняя коммутация: переключение между параллельным и последовательным соединением выполняется встроенным переключателем с высоковольтной развязкой, исключающим влияние паразитных емкостей и токов утечки.

Класс точности 0,05 в обоих режимах

Метрологические характеристики Р40115 унифицированы для обоих режимов — класс точности 0,05 гарантирует относительную погрешность воспроизведения не более ±0,05 % как на уровне 100 МОм, так и на уровне 10 ГОм. Это достигнуто применением резисторов с низким ТКС и тщательной экранировкой высокоомных цепей от внешних помех.

• Относительная погрешность: для номинала 10^10 Ом (последовательное соединение) — также ±0,05 %, что подтверждает высокую стабильность резистивных элементов во всем рабочем диапазоне.
• Стабильность номиналов: обеспечивается применением прецизионных высоковольтных резисторов с ТКС не более 5×10⁻⁶ 1/°С, что гарантирует сохранение класса точности в течение межповерочного интервала при соблюдении температурного режима.
• Нормирование дополнительной погрешности: при отклонении внешних условий от нормальных дополнительная погрешность не превышает 0,5 δ, что регламентировано в эксплуатационной документации.

Высоковольтная изоляция и параметры напряжения

Работа с тераомными сопротивлениями требует особого внимания к изоляционным свойствам и ограничениям по приложенному напряжению. Р40115 спроектирована с учетом этих требований, что отражено в единых значениях номинального и максимального напряжения для обоих режимов соединения.

• Номинальное и максимальное напряжение: для обоих режимов (параллельного и последовательного) составляет 3 кВ. Это означает, что мера может непрерывно работать при напряжении до 3 кВ, что перекрывает требования большинства тераомметров и измерителей сопротивления изоляции.
• Электрическая прочность изоляции: конструкция меры обеспечивает сопротивление изоляции не менее 5×10⁹ Ом, что минимизирует токи утечки и гарантирует корректность воспроизведения номинала 10^10 Ом с заявленной точностью.
• Испытательное напряжение изоляции: изоляция между цепями и корпусом выдерживает 2 кВ в течение 1 минуты без пробоя, что подтверждает электробезопасность при работе с указанным максимальным напряжением 3 кВ.
• Конструктивные меры защиты: корпус выполнен из изоляционного материала с высокими диэлектрическими свойствами, а резистивные элементы размещены с учетом минимальных паразитных емкостей, что особенно важно при тераомных измерениях.

Условия эксплуатации и конструктивные параметры

Мера Р40115 относится к классу высокоточных лабораторных приборов, требующих строгого соблюдения климатического режима и аккуратного обращения. Габаритные размеры и масса оптимизированы для стационарной установки на измерительных стендах и в эталонных комплексах высоковольтных испытаний.

• Температура окружающей среды: от +19 до +21 °С — эксплуатация допустима только в термостатируемых помещениях (20 ± 1) °С, что исключает влияние температурного дрейфа на сопротивление тераомных резисторов.
• Относительная влажность: от 30 до 80 % (без конденсации) — соблюдение этого диапазона критически важно для предотвращения поверхностной проводимости на изоляторах, которая может исказить воспроизводимое сопротивление на уровне 10 ГОм.
• Атмосферное давление: от 84 до 106 кПа — соответствует стандартным лабораторным условиям и не требует дополнительной герметизации.
• Габаритные размеры (В×Ш×Д): не более 225×130×290 мм — настольное исполнение, позволяющее размещать меру на стандартных лабораторных столах и в составе измерительных стоек высоковольтных испытательных центров.
• Масса: не более 5 кг — обеспечивает удобство монтажа и демонтажа при проведении периодических поверок и регламентных работ.
