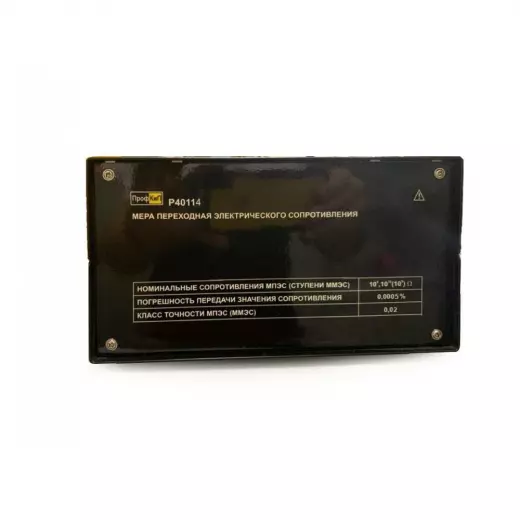

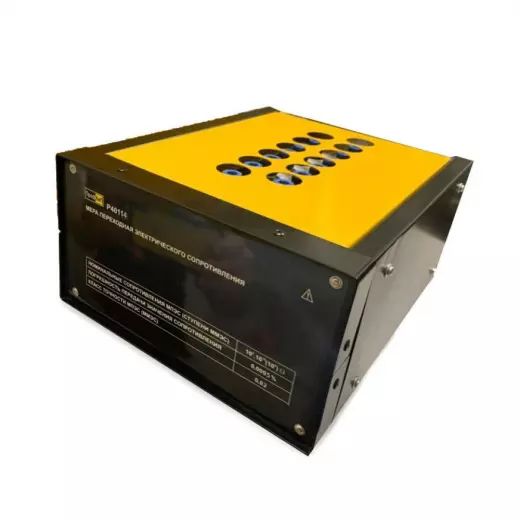

ПрофКиП Р40114 мера-иммитатор

Мера-имитатор ПрофКиП Р40114 представляет собой переходное многозначное устройство, предназначенное для воспроизведения двух высокоомных значений сопротивления: 10⁷ Ом (при параллельном соединении ступеней) и 10⁹ Ом (при последовательном соединении ступеней). Изделие класса точности 0,02 в обоих режимах соединения рассчитано на работу в высоковольтных цепях с номинальным напряжением 0,6 кВ в параллельном режиме и 3 кВ в последовательном, максимальное допустимое напряжение — 2 кВ и 3 кВ соответственно. Мера Р40114 применяется в метрологических лабораториях для поверки и калибровки высоковольтных мостов постоянного тока, цифровых мегаомметров и измерительных комплексов, работающих при напряжении до 3 кВ в области сопротивлений до 1 ГОм.

Номиналы 10 МОм и 1 ГОм

Конструкция меры Р40114 предусматривает переключение внутренней схемы соединения резистивных ступеней, что позволяет получать два фиксированных номинала сопротивления с единым классом точности:

• Параллельное соединение: предел воспроизведения 10⁷ Ом (10 МОм). Этот режим востребован при поверке омметров и мостов в области мегаомных значений, где требуется высокая стабильность эталонного сигнала и малая погрешность при напряжении до 2 кВ.
• Последовательное соединение: предел воспроизведения 10⁹ Ом (1 ГОм). Режим используется для калибровки приборов, измеряющих сопротивление изоляции и большие номиналы резисторов в высоковольтных цепях постоянного тока, включая мегаомметры с испытательным напряжением до 3 кВ.
• Переключение режимов: коммутация между параллельным и последовательным соединением осуществляется встроенными переключателями на лицевой панели, что исключает необходимость использования внешних перемычек и дополнительных мер сопротивления.

Двухноминальная архитектура меры Р40114 позволяет сократить номенклатуру эталонных средств в лаборатории, обслуживающей как среднеомное (10 МОм), так и высокоомное (1 ГОм) измерительное оборудование, работающее в цепях высокого напряжения.

Единый класс точности 0,02

Мера Р40114 обеспечивает единый класс точности 0,02 в обоих режимах соединения, что упрощает выбор режима работы и обеспечивает предсказуемую погрешность для всего диапазона воспроизводимых сопротивлений:

• Класс 0,02 (параллельный режим): относительная погрешность воспроизведения сопротивления 10⁷ Ом не превышает ±0,02 % от номинала. Это позволяет использовать Р40114 в качестве рабочего эталона для поверки технических омметров класса точности 0,05 и ниже в цепи 10 МОм.
• Класс 0,02 (последовательный режим): погрешность воспроизведения 10⁹ Ом также составляет ±0,02 %. Сохранение класса точности при переходе к гигаомному диапазону свидетельствует о высоком качестве резистивных элементов и эффективной защите от токов утечки.
• Сходимость результатов: при многократных переключениях между режимами и ступенями обеспечивается высокая повторяемость воспроизводимых значений, что критично при сличении результатов измерений в лабораториях ОТК и при аттестации измерительных каналов.

Высоковольтные параметры

Мера Р40114 оснащена резистивными элементами и коммутационной схемой, адаптированными для работы с высоким напряжением, что определяет её применение в высоковольтной метрологии вплоть до 3 кВ:

• Параллельный режим (10⁷ Ом): номинальное напряжение 0,6 кВ (600 В), максимальное 2 кВ (2000 В). Эти значения позволяют использовать меру для поверки приборов, работающих в цепях напряжением до 2 кВ, без риска пробоя изоляции и перегрева резистивных элементов.
• Последовательный режим (10⁹ Ом): номинальное напряжение 3 кВ (3000 В), максимальное также 3 кВ. Равенство номинального и максимального напряжения указывает на то, что мера может работать непрерывно при полном напряжении 3 кВ без ухудшения характеристик, что соответствует наиболее жестким условиям эксплуатации.
• Конструктивная защита: резистивные ступени и коммутационная схема выполнены с учетом высоковольтных требований, что обеспечивает безопасность оператора и сохранность меры при работе в указанных диапазонах напряжений.

Для лабораторий, занимающихся поверкой высоковольтного оборудования, наличие нормированных напряжений в паспортных данных меры Р40114 является обязательным условием для допуска к работе в соответствии с требованиями поверочных схем и техники безопасности.

Ступени и условия эксплуатации

Мера Р40114 содержит 11 резистивных ступеней (10 основных и 1 резервную), что обеспечивает надежность и долговечность в длительной эксплуатации в условиях метрологической лаборатории:

• Основные ступени: 10 штук формируют рабочее сопротивление в обоих режимах соединения, обеспечивая высокую стабильность и повторяемость параметров в течение всего межповерочного интервала.
• Резервная ступень: 1 элемент позволяет оперативно заменить вышедший из строя резистор без отправки всей меры в ремонт, что сокращает время простоя лабораторного оборудования и снижает эксплуатационные расходы.
• Температурный режим: от +19 до +21 °С. Узкий диапазон свидетельствует о том, что прибор относится к прецизионному оборудованию, требующему термостатирования помещения для исключения дополнительной температурной погрешности резисторов и коммутационных элементов.
• Влажность и давление: относительная влажность от 30 до 80 % (при +20 °С), атмосферное давление от 84 до 106 кПа. Эти параметры соответствуют стандартным условиям для большинства поверочных и калибровочных лабораторий, оснащенных системами кондиционирования.

Корпус меры Р40114 выполнен из металла с антистатическим покрытием, что снижает влияние внешних электростатических полей на точность воспроизведения сопротивления. Выходные зажимы рассчитаны на подключение высоковольтных измерительных проводов и обеспечивают надежный контакт при многократных подключениях в процессе поверки.
