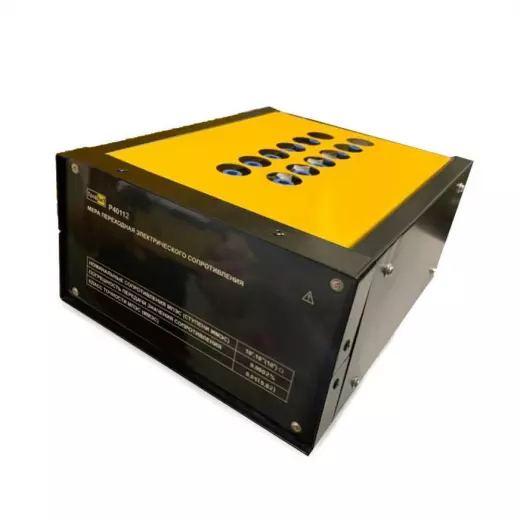

ПрофКиП Р40112 мера-иммитатор

Мера-имитатор ПрофКиП Р40112 представляет собой переходное многозначное устройство, предназначенное для воспроизведения двух высокоомных значений сопротивления: 10⁵ Ом (при параллельном соединении ступеней) и 10⁷ Ом (при последовательном соединении ступеней), с классом точности 0,01 и 0,02 соответственно. Изделие рассчитано на работу в высоковольтных цепях: номинальное напряжение составляет 0,1 кВ в параллельном режиме и 1 кВ в последовательном, с максимальными значениями 0,6 кВ и 3 кВ. Мера Р40112 востребована в метрологических лабораториях для поверки и калибровки высоковольтных мостов постоянного тока, цифровых мегаомметров и измерительных комплексов, работающих при напряжении до 3 кВ.

Два номинала

Конструкция меры Р40112 предусматривает переключение внутренней схемы соединения резистивных ступеней, что позволяет получать два фиксированных номинала сопротивления:

• Параллельное соединение: предел воспроизведения 10⁵ Ом (100 кОм). Этот режим применяется при поверке омметров и мостов в области средних сопротивлений, где требуется высокая стабильность эталонного сигнала.
• Последовательное соединение: предел воспроизведения 10⁷ Ом (10 МОм). Режим используется для калибровки приборов, измеряющих сопротивление изоляции и большие номиналы резисторов в высоковольтных цепях постоянного тока.
• Коммутация режимов: переключение между параллельным и последовательным соединением осуществляется встроенными переключателями на лицевой панели, что исключает необходимость использования внешних перемычек и дополнительных мер сопротивления.

Двухноминальная архитектура меры Р40112 позволяет сократить номенклатуру эталонных средств в лаборатории, обслуживающей как среднеомное, так и высокоомное измерительное оборудование.

Точность 0,01 и 0,02

Мера Р40112 обеспечивает дифференцированные классы точности в зависимости от выбранной схемы соединения, что позволяет оптимизировать погрешность под конкретную измерительную задачу:

• Класс 0,01 (параллельный режим): относительная погрешность воспроизведения сопротивления 10⁵ Ом не превышает ±0,01 % от номинала. Это позволяет использовать Р40112 в качестве рабочего эталона для поверки технических омметров класса точности 0,05 и ниже в цепи 100 кОм.
• Класс 0,02 (последовательный режим): погрешность воспроизведения 10⁷ Ом составляет ±0,02 %. Увеличение погрешности в высокоомном режиме связано с физическими свойствами резистивных элементов и влиянием токов утечки, что учтено в конструкции меры и нормировано производителем.
• Сходимость результатов: при многократных переключениях между режимами и ступенями обеспечивается высокая повторяемость воспроизводимых значений, что критично при сличении результатов измерений в лабораториях ОТК.

Наличие двух классов точности в одном приборе дает инженеру-метрологу возможность выбора оптимального режима для каждого конкретного поверяемого средства измерений без потери достоверности результата.

Высоковольтные параметры

Мера Р40112 отличается от младших моделей наличием нормированных значений номинального и максимального напряжения, что определяет её применение в высоковольтной метрологии:

• Параллельный режим (10⁵ Ом): номинальное напряжение 0,1 кВ (100 В), максимальное 0,6 кВ (600 В). Эти значения позволяют использовать меру для поверки приборов, работающих в цепях напряжением до 600 В, без риска пробоя изоляции.
• Последовательный режим (10⁷ Ом): номинальное напряжение 1 кВ (1000 В), максимальное 3 кВ (3000 В). Высокое допустимое напряжение делает Р40112 пригодной для калибровки мегаомметров и измерителей сопротивления изоляции, функционирующих при испытательных напряжениях до 3 кВ.
• Конструктивная защита: резистивные элементы и коммутационная схема выполнены с учетом высоковольтных требований, что обеспечивает безопасность оператора и сохранность меры при работе в указанных диапазонах напряжений.

Для лабораторий, занимающихся поверкой высоковольтного оборудования, наличие нормированных напряжений в паспортных данных меры Р40112 является обязательным условием для допуска к работе в соответствии с требованиями поверочных схем.

Ступени и условия

Мера Р40112 содержит 11 резистивных ступеней (10 основных и 1 резервную), что обеспечивает надежность и долговечность в длительной эксплуатации:

• Основные ступени: 10 штук формируют рабочее сопротивление в обоих режимах соединения, обеспечивая высокую стабильность и повторяемость параметров.
• Резервная ступень: 1 элемент позволяет оперативно заменить вышедший из строя резистор без отправки всей меры в ремонт, что сокращает время простоя лабораторного оборудования.
• Температурный режим: от +19 до +21 °С. Узкий диапазон свидетельствует о том, что прибор относится к прецизионному оборудованию, требующему термостатирования помещения для исключения дополнительной температурной погрешности резисторов.
• Влажность и давление: относительная влажность от 30 до 80 % (при +20 °С), атмосферное давление от 84 до 106 кПа. Эти параметры соответствуют стандартным условиям для большинства поверочных и калибровочных лабораторий.
• Габариты и масса: 225×130×290 мм, масса не более 5 кг. Компактность и малый вес облегчают размещение на рабочем столе и транспортировку между лабораториями.

Корпус меры Р40112 выполнен из металла с антистатическим покрытием, что снижает влияние внешних электростатических полей на точность воспроизведения сопротивления. Выходные зажимы рассчитаны на подключение высоковольтных измерительных проводов и обеспечивают надежный контакт при многократных подключениях.
