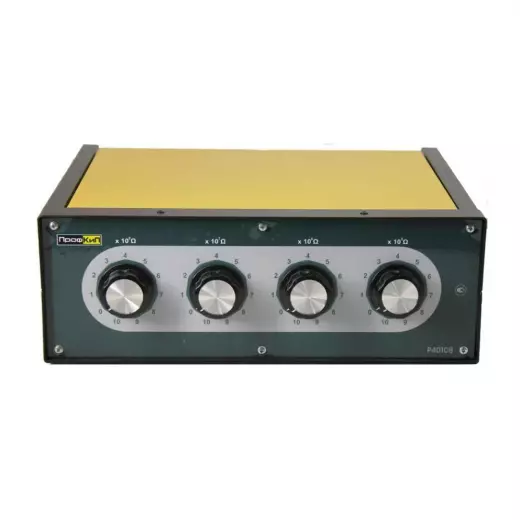

ПрофКиП Р40108 магазин сопротивления

Магазин сопротивления ПрофКиП Р40108 — это высокоточное многодекадное устройство, предназначенное для воспроизведения дискретных значений электрического сопротивления в диапазоне от 10⁵ до 10⁸ Ом. Прибор класса точности 0,02 применяется в метрологических лабораториях для поверки и калибровки мостов постоянного тока, цифровых омметров и измерительных комплексов, работающих в области высокоомных сопротивлений. Благодаря четырём декадам и возможности работы при высоком напряжении (до 2,0 кВ), магазин Р40108 востребован при испытаниях изоляции и в качестве образцовой меры на поверочных стендах.

Диапазон и дискретность

Магазин Р40108 перекрывает четыре фиксированных десятичных значения сопротивления, что определяет его специализацию как меры для работы с высокоомными цепями:

• Диапазон воспроизведения: 10⁵ Ом, 10⁶ Ом, 10⁷ Ом и 10⁸ Ом. Переключение между номиналами осуществляется с помощью четырёх декад, каждая из которых соответствует своему десятичному множителю.
• Количество декад: 4. Такая структура обеспечивает быстрое переключение между опорными значениями без необходимости последовательного набора большого числа ступеней, что характерно для младших моделей с большим числом декад, но меньшим диапазоном.
• Шаг воспроизведения: декадный (кратный 10). Прибор не предназначен для плавной регулировки, а служит источником фиксированных, строго нормированных значений сопротивления, что критично при поверке по фиксированным точкам шкалы.

Наличие именно четырёх декад в диапазоне от 100 кОм до 100 МОм позволяет использовать Р40108 как самостоятельную меру для проверки линейности шкал высокоомных измерительных приборов и как опорное плечо в мостовых схемах, где требуется стабильное сопротивление в мегаомном диапазоне.

Класс точности 0,02

Класс точности 0,02 для магазина сопротивлений означает, что пределы допускаемой основной погрешности воспроизведения установленного сопротивления лежат в пределах ±0,02 % от номинального значения. Это высокий показатель, характерный для образцовых мер, используемых в ведомственных и государственных поверочных лабораториях:

• Воспроизводимость: высокая стабильность внутренних резистивных элементов обеспечивает малый разброс параметров при повторных включениях, что является обязательным условием для сличений и калибровок.
• Применение в лабораториях ОТК: с помощью Р40108 проверяют погрешность измерительных мостов постоянного тока, используемых для контроля качества кабельной продукции, где требуется измерение сопротивления изоляции и переходных сопротивлений контактов с высокой достоверностью.

Для инженера-метролога класс 0,02 гарантирует, что магазин Р40108 может выступать арбитром при возникновении спорных ситуаций между показаниями омметров разных производителей, а также применяться для аттестации измерительных каналов в автоматизированных системах контроля.

Высоковольтные режимы

Отличительной особенностью магазина Р40108 является способность выдерживать и работать при высоком напряжении, что связано с его конструктивным исполнением и применением высоковольтных резисторов:

• Номинальное напряжение (при включении не менее одной ступени декады): 0,3 кВ, 0,6 кВ или 2,0 кВ в зависимости от установленного сопротивления. Конкретное допустимое напряжение определяется номиналом декады: как правило, более высокие сопротивления (10⁷ и 10⁸ Ом) допускают большее приложенное напряжение.
• Мощность рассеяния: хотя в каталоге прямо не указана мощность в ваттах, высокое номинальное напряжение (2 кВ) при сопротивлении 10⁸ Ом говорит о возможности работы с высоковольтными источниками без риска пробоя изоляции и перегрева резистивных элементов.
• Испытание изоляции: магазин Р40108 используется для поверки приборов, измеряющих сопротивление изоляции (мегаомметров), подавая на них эталонное сопротивление в качестве нагрузки при напряжении до 2 кВ, что полностью имитирует реальные условия эксплуатации изоляционных материалов.

Важно отметить, что рабочее напряжение зависит от того, сколько декад задействовано и какое сопротивление установлено на выходных зажимах. Это позволяет использовать Р40108 не только как меру сопротивления, но и как имитатор нагрузки для проверки высоковольтных источников питания и ограничительных резисторов.

Условия и конструкция

Магазин сопротивления Р40108 спроектирован для работы в строго контролируемых лабораторных условиях, что обеспечивает сохранение его метрологических характеристик в течение всего межповерочного интервала:

• Температурный режим: от +19 до +21 °С. Столь узкий температурный диапазон указывает на то, что прибор относится к прецизионному лабораторному оборудованию, требующему термостатирования помещения для минимизации температурной погрешности резисторов.
• Влажность и давление: относительная влажность от 30 до 80 % (при 20 °С), атмосферное давление от 84 до 106 кПа. Эти параметры соответствуют стандартным условиям для эксплуатации измерительных приборов класса точности 0,02 в отапливаемых помещениях.

Конструктивно Р40108 выполнен в металлическом корпусе с экранированием, что снижает влияние внешних электромагнитных полей на точность воспроизведения сопротивления. Выходные зажимы рассчитаны на подключение высоковольтных измерительных проводов, обеспечивая безопасное соединение при напряжении до 2 кВ.
