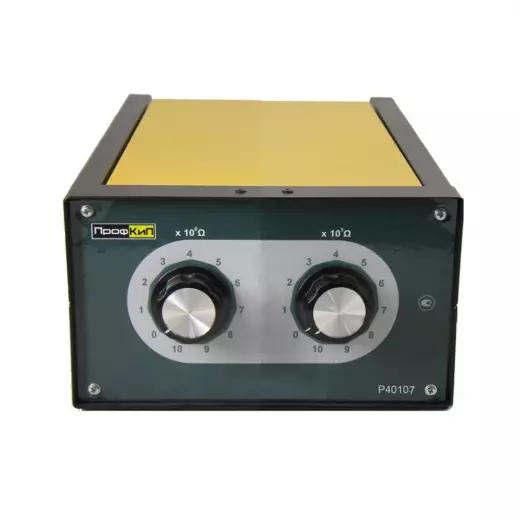

ПрофКиП Р40107 магазин сопротивления

Магазин сопротивления ПрофКиП Р40107 представляет собой двухдекадный высоковольтный магазин сопротивления, воспроизводящий фиксированные значения 10⁷ Ом (10 МОм) и 10⁸ Ом (100 МОм) с классом точности 0,02. Прибор предназначен для работы в метрологических лабораториях, отделах технического контроля и на испытательных стендах в качестве рабочего средства измерений для поверки и калибровки мегаомметров, высокоомных измерительных мостов и другой аппаратуры, функционирующей в диапазоне десятков и сотен мегаом. Магазин Р40107 рассчитан на номинальное рабочее напряжение 0,6 кВ для декады 10 МОм и 2,0 кВ для декады 100 МОм, что позволяет использовать его в высоковольтных цепях без риска пробоя изоляции и с минимальными токами утечки. Компактные габариты 130×307×335 мм и масса не более 5 кг делают Р40107 удобным для размещения на ограниченном рабочем пространстве лабораторного стола или в измерительной стойке.

Два номинала в диапазоне 10–100 МОм

Диапазон воспроизведения магазина Р40107 охватывает два дискретных значения в мегаомной области, каждое из которых реализовано отдельной декадой.

• Воспроизводимые значения: 10⁷ Ом (10 МОм) и 10⁸ Ом (100 МОм). Каждый номинал включается независимо через соответствующую декаду без возможности плавной регулировки.
• Количество декад: 2, что соответствует числу воспроизводимых номиналов. Конструкция декад обеспечивает коммутацию без внесения дополнительной погрешности от переходных сопротивлений контактов.
• Специализация диапазона: Р40107 ориентирован на воспроизведение двух ключевых точек в диапазоне 10–100 МОм, что делает его востребованным при поверке мегаомметров и высокоомных мостов на характерных значениях сопротивления изоляции.

Класс точности 0,02

Класс точности 0,02 определяет нормированную погрешность воспроизведения сопротивления и является основным метрологическим параметром магазина Р40107.

• Класс точности: 0,02, что соответствует приведённой погрешности в долях процента от воспроизводимого номинала. Для значения 100 МОм допускаемое отклонение не превышает 20 кОм.
• Метрологический уровень: класс 0,02 позволяет использовать Р40107 в качестве образцового средства при поверке мегаомметров и высокоомных мостов с погрешностью не хуже 0,1, что покрывает потребности производственных и калибровочных лабораторий.
• Стабильность параметров: достижение класса 0,02 для мегаомных сопротивлений обеспечено применением высокостабильных резистивных элементов с низким температурным коэффициентом и конструкцией изоляции, минимизирующей токи утечки при высоком напряжении.

Дифференцированное высокое напряжение

Номинальное рабочее напряжение магазина Р40107 нормировано отдельно для каждой декады, что обусловлено конструктивными особенностями высокоомных резисторов и требованиями к изоляции.

• Напряжение для декады 10⁷ Ом: 0,6 кВ (600 В) при включении не менее одной ступени декады. При этом значении ток через меру составляет 60 мкА.
• Напряжение для декады 10⁸ Ом: 2,0 кВ (2000 В) при включении не менее одной ступени декады. Повышенное напряжение для старшей декады обусловлено необходимостью обеспечения достаточного уровня сигнала при измерении высоких сопротивлений и минимизации влияния токов утечки.
• Конструктивная реализация: для работы при 2,0 кВ применена усиленная изоляция между резистивными элементами и корпусом декады 100 МОм, что исключает поверхностные утечки и пробой при испытаниях изоляции кабелей и высоковольтного оборудования.

Компактные габариты и климатические условия

Стабильность сопротивления магазина Р40107 критически зависит от соблюдения климатических условий, а увеличенная глубина корпуса связана с конструкцией высоковольтной изоляции.

• Масса: не более 5 кг, что облегчает перемещение прибора в пределах лаборатории и его интеграцию в передвижные измерительные стенды.
• Температура воздуха: от +19 до +21 °С. Столь узкий диапазон обусловлен высокой чувствительностью прецизионных резисторов к температурным изменениям, что требует термостатирования лабораторного помещения.
• Относительная влажность: от 30 до 80 % (без конденсации). Верхняя граница 80 % критична для мегаомных сопротивлений, поскольку увлажнение изоляции может привести к снижению эффективного сопротивления из-за токов утечки по поверхности, особенно при напряжении 2,0 кВ.
• Атмосферное давление: от 84 до 106 кПа, что соответствует нормальным условиям эксплуатации на равнине и в высокогорье до 2000 м.

Магазин сопротивления ПрофКиП Р40107 представляет собой специализированную двухдекадную меру для метрологического обеспечения высоковольтных резистивных измерений в точках 10 МОм и 100 МОм. Класс точности 0,02 и дифференцированное номинальное рабочее напряжение 0,6/2,0 кВ делают Р40107 подходящим инструментом для поверки мегаомметров, калибровки высокоомных измерительных мостов и аттестации испытательных стендов для кабельной продукции и высоковольтного электрооборудования. Два фиксированных номинала 10⁷ и 10⁸ Ом позволяют оперативно переключаться между характерными точками измерения сопротивления изоляции, что сокращает время поверочных работ. Компактные габариты 130×307×335 мм и масса не более 5 кг упрощают размещение прибора на лабораторном столе с ограниченной рабочей поверхностью. Узкий диапазон рабочих температур от +19 до +21 °С и контроль влажности до 80 % являются обязательными условиями для обеспечения заявленного класса точности 0,02, особенно с учётом высокого сопротивления и рабочего напряжения 2,0 кВ. Р40107 не предназначен для воспроизведения других значений, но обеспечивает высокоточное эталонное сопротивление в точках 10 и 100 МОм, необходимых для метрологического обеспечения высоковольтных резистивных измерений.

Покупка ПрофКиП Р40107 магазин сопротивления в BESTKIP

Купить ПрофКиП Р40107 магазин сопротивления можете в BESTKIP — запросите цену и срок отгрузки, работаем с физлицами и организациями.

• В наличии — оформление после подтверждения менеджером.
• Коммерческое предложение — для бухгалтерии и плановых закупок.
• Консультация — поможем с выбором конфигурации и комплектации для Р40107.
