ПрофКиП Р40106 магазин сопротивления

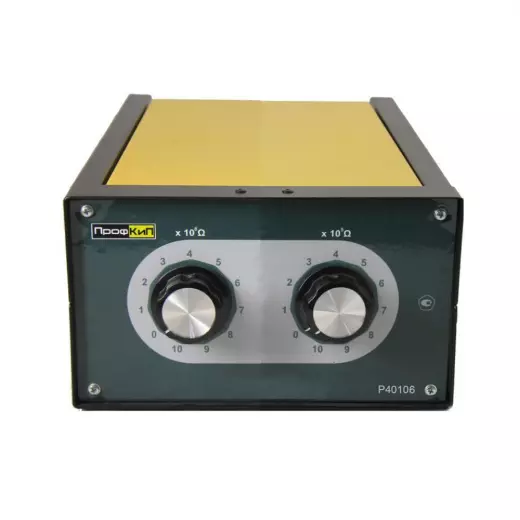

Магазин сопротивления ПрофКиП Р40106 представляет собой двухдекадный лабораторный магазин сопротивления, воспроизводящий фиксированные значения 10⁶ Ом (1 МОм) и 10⁷ Ом (10 МОм) с классом точности 0,02. Прибор ориентирован на применение в метрологических лабораториях, отделах технического контроля и на испытательных стендах в качестве рабочего средства измерений для поверки и калибровки омметров, высокоомных измерительных мостов и мультиметров в режиме сопротивления. Магазин Р40106 рассчитан на номинальное рабочее напряжение 0,3 кВ для декады 1 МОм и 0,6 кВ для декады 10 МОм, что позволяет использовать его в цепях с повышенным потенциалом без риска пробоя изоляции. Компактные габариты 130×307×225 мм и масса не более 5 кг делают Р40106 удобным для размещения на ограниченном рабочем пространстве лабораторного стола или в измерительной стойке.

Два номинала в мегаомном диапазоне

Диапазон воспроизведения магазина Р40106 охватывает два дискретных значения в мегаомной области, каждое из которых реализовано отдельной декадой.

• Воспроизводимые значения: 10⁶ Ом (1 МОм) и 10⁷ Ом (10 МОм). Каждый номинал включается независимо через соответствующую декаду без возможности плавной регулировки.
• Количество декад: 2, что соответствует числу воспроизводимых номиналов. Конструкция декад обеспечивает коммутацию без внесения дополнительной погрешности от переходных сопротивлений контактов.
• Специализация диапазона: Р40106 ориентирован на воспроизведение двух ключевых точек в мегаомном диапазоне, что делает его востребованным при поверке мегаомметров и высокоомных мостов на характерных значениях сопротивления изоляции.

Класс точности 0,02

Класс точности 0,02 определяет нормированную погрешность воспроизведения сопротивления и является основным метрологическим параметром магазина Р40106.

• Класс точности: 0,02, что соответствует приведённой погрешности в долях процента от воспроизводимого номинала. Для значения 10 МОм допускаемое отклонение не превышает 2 кОм.
• Метрологический уровень: класс 0,02 позволяет использовать Р40106 в качестве образцового средства при поверке омметров и мостов с погрешностью не хуже 0,1, что покрывает потребности производственных и калибровочных лабораторий.
• Стабильность параметров: достижение класса 0,02 для мегаомных сопротивлений обеспечено применением высокостабильных резистивных элементов с низким температурным коэффициентом и конструкцией изоляции, минимизирующей токи утечки.

Дифференцированное рабочее напряжение

Номинальное рабочее напряжение магазина Р40106 нормировано отдельно для каждой декады, что обусловлено конструктивными особенностями высокоомных резисторов.

• Напряжение для декады 10⁶ Ом: 0,3 кВ (300 В) при включении не менее одной ступени декады. При этом значении ток через меру составляет 0,3 мА.
• Напряжение для декады 10⁷ Ом: 0,6 кВ (600 В) при включении не менее одной ступени декады. Повышенное напряжение для старшей декады обусловлено необходимостью обеспечения достаточного уровня сигнала при измерении высоких сопротивлений.
• Конструктивная реализация: для работы при 0,6 кВ применена усиленная изоляция между резистивными элементами и корпусом декады 10 МОм, что исключает поверхностные утечки и пробой.

Компактные габариты и климатические условия

Стабильность сопротивления магазина Р40106 напрямую зависит от соблюдения климатических условий, а уменьшенные габариты расширяют возможности его размещения в лаборатории.

• Габаритные размеры: 130×307×225 мм (В×Ш×Д). Уменьшенная высота и глубина позволяют устанавливать Р40106 на стойках с ограниченным межполочным пространством и на рабочих столах с ограниченной площадью.
• Масса: не более 5 кг, что облегчает перемещение прибора в пределах лаборатории и его интеграцию в передвижные измерительные стенды.
• Температура воздуха: от +19 до +21 °С. Столь узкий диапазон обусловлен высокой чувствительностью прецизионных резисторов к температурным изменениям, что требует термостатирования лабораторного помещения.
• Относительная влажность: от 30 до 80 % (без конденсации). Верхняя граница 80 % критична для мегаомных сопротивлений, поскольку увлажнение изоляции может привести к снижению эффективного сопротивления из-за токов утечки по поверхности.
• Атмосферное давление: от 84 до 106 кПа, что соответствует нормальным условиям эксплуатации на равнине и в высокогорье до 2000 м.

Магазин сопротивления ПрофКиП Р40106 представляет собой специализированную двухдекадную меру для метрологического обеспечения резистивных измерений в точках 1 МОм и 10 МОм. Класс точности 0,02 и дифференцированное номинальное рабочее напряжение 0,3/0,6 кВ делают Р40106 подходящим инструментом для поверки мегаомметров, калибровки высокоомных измерительных мостов и аттестации испытательных стендов в производственных и исследовательских лабораториях. Два фиксированных номинала 10⁶ и 10⁷ Ом позволяют оперативно переключаться между характерными точками измерения сопротивления изоляции, что сокращает время поверочных работ. Компактные габариты 130×307×225 мм и масса не более 5 кг упрощают размещение прибора на лабораторном столе с ограниченной рабочей поверхностью. Узкий диапазон рабочих температур от +19 до +21 °С и контроль влажности до 80 % являются обязательными условиями для обеспечения заявленного класса точности 0,02. Р40106 не предназначен для воспроизведения других значений, но обеспечивает высокоточное эталонное сопротивление в точках 1 и 10 МОм, необходимых для метрологического обеспечения резистивных измерений в указанном диапазоне.
