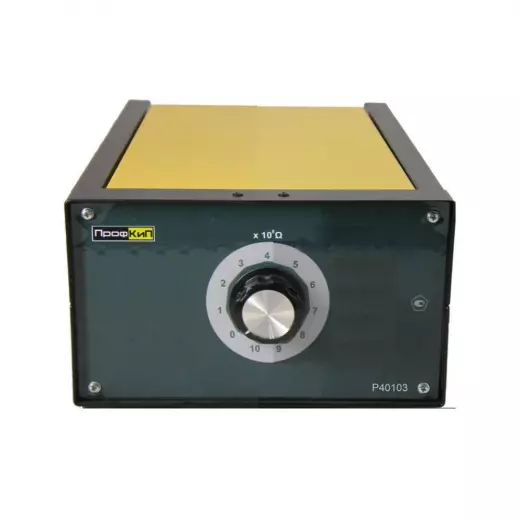

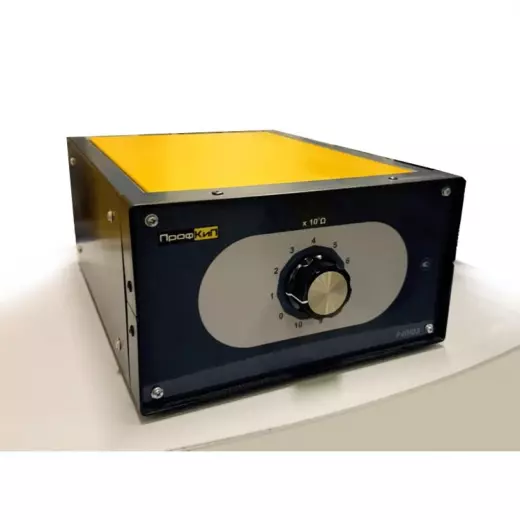

ПрофКиП Р40103 магазин сопротивления

Магазин сопротивления ПрофКиП Р40103 представляет собой однодекадный высоковольтный магазин сопротивления, воспроизводящий фиксированное значение 10⁹ Ом (1 ГОм) с классом точности 0,1. Прибор предназначен для работы в метрологических лабораториях и отделах технического контроля в качестве рабочего средства измерений при поверке и калибровке мегаомметров, высокоомных измерительных мостов и другой аппаратуры, работающей в диапазоне гигаомных сопротивлений. Магазин Р40103 рассчитан на номинальное рабочее напряжение 3,0 кВ, что позволяет использовать его в цепях высокого напряжения без риска пробоя изоляции. Узкая специализация на одном номинале и высокий класс точности 0,1 делают Р40103 востребованным инструментом для воспроизведения эталонного сопротивления в поверочных схемах высоковольтных резистивных измерений.

Единственный номинал 1 ГОм

Диапазон воспроизведения магазина Р40103 ограничен одним значением, что обусловлено его конструктивным исполнением как однодекадной меры для высокоомных цепей.

• Воспроизводимое сопротивление: 10⁹ Ом (1 ГОм). Прибор не предусматривает переключения на другие номиналы — каждая декада (в данном случае единственная) даёт строго фиксированное значение.
• Количество декад: 1, что подтверждает специализацию Р40103 как узконаправленной меры сопротивления для конкретной точки в гигаомном диапазоне.
• Отсутствие дискретности: в отличие от многодекадных магазинов, Р40103 не обеспечивает пошагового изменения сопротивления. Его задача — воспроизведение одного эталонного значения 1 ГОм с нормированной погрешностью.

Класс точности 0,1

Класс точности 0,1 определяет допустимую погрешность воспроизведения сопротивления и является ключевым критерием для использования Р40103 в поверочных работах.

• Класс точности: 0,1, что соответствует приведённой погрешности в долях процента от воспроизводимого номинала. Для значения 1 ГОм допускаемое отклонение не превышает 1 МОм.
• Метрологический уровень: класс 0,1 позволяет применять Р40103 в качестве образцового средства при поверке мегаомметров и высокоомных мостов с погрешностью не хуже 0,3–0,5, что покрывает потребности производственных и калибровочных лабораторий.
• Стабильность параметров: достижение класса 0,1 для гигаомного сопротивления обеспечено применением высококачественных резистивных элементов с низким температурным коэффициентом и специальной конструкцией изоляции, минимизирующей токи утечки.

Высокое рабочее напряжение 3,0 кВ

Номинальное рабочее напряжение 3,0 кВ является ключевой характеристикой Р40103, определяющей область его применения в высоковольтной метрологии.

• Номинальное напряжение: 3,0 кВ (3000 В) при включении декады. Это значение значительно превышает стандартные напряжения для обычных магазинов сопротивления и указывает на высоковольтное исполнение прибора.
• Конструктивная реализация: для обеспечения работы при 3,0 кВ применена усиленная изоляция между резистивными элементами и корпусом, что исключает поверхностные утечки и пробой при испытаниях изоляции кабелей и высоковольтного оборудования.
• Ограничение по току: при напряжении 3,0 кВ и сопротивлении 1 ГОм ток через меру составляет 3 мкА, что исключает саморазогрев резисторов и обеспечивает стабильность сопротивления в процессе измерений.

Условия эксплуатации

Стабильность сопротивления магазина Р40103 критически зависит от соблюдения строгих климатических условий, особенно для гигаомных значений, чувствительных к влажности и температуре.

• Температура воздуха: от +19 до +21 °С. Столь узкий диапазон обусловлен высокой температурной чувствительностью высокоомных резисторов и необходимостью минимизации температурного дрейфа.
• Относительная влажность: от 30 до 80 % (без конденсации). Верхняя граница 80 % критична для гигаомных сопротивлений, поскольку увлажнение изоляции может привести к снижению эффективного сопротивления из-за токов утечки по поверхности.
• Атмосферное давление: от 84 до 106 кПа, что соответствует нормальным условиям эксплуатации на равнине и в высокогорье до 2000 м.
• Габариты и масса: 270×380×390 мм, масса не более 5 кг. При сравнительно небольшой массе корпус обеспечивает достаточное расстояние между элементами для предотвращения электрического пробоя при 3,0 кВ.

Магазин сопротивления ПрофКиП Р40103 представляет собой специализированную однодекадную меру для метрологического обеспечения высоковольтных резистивных измерений в точке 1 ГОм. Класс точности 0,1 и номинальное рабочее напряжение 3,0 кВ делают Р40103 подходящим инструментом для поверки мегаомметров, калибровки высокоомных измерительных мостов и аттестации испытательных стендов для кабельной продукции и высоковольтного электрооборудования. Единственный фиксированный номинал 10⁹ Ом исключает необходимость переключения декад, что упрощает работу оператора и снижает вероятность внесения дополнительной погрешности от переходных сопротивлений контактов. Узкий диапазон рабочих температур от +19 до +21 °С и контроль влажности до 80 % являются обязательными условиями для обеспечения заявленного класса точности 0,1, особенно с учётом высокого сопротивления и рабочего напряжения 3,0 кВ. Р40103 не предназначен для воспроизведения других значений, но обеспечивает высокоточное эталонное сопротивление в точке 1 ГОм, необходимой для метрологического обеспечения высоковольтных резистивных измерений.

Покупка ПрофКиП Р40103 магазин сопротивления в BESTKIP

Купить ПрофКиП Р40103 магазин сопротивления можете в BESTKIP — подберём магазин, меру или мост под задачу метрологической лаборатории.

• Доступен к заказу — уточним срок отгрузки перед оплатой.
• Счёт и КП — для юрлиц и тендеров.
• Техническая консультация — подскажем по диапазону R и классу точности Р40103.
