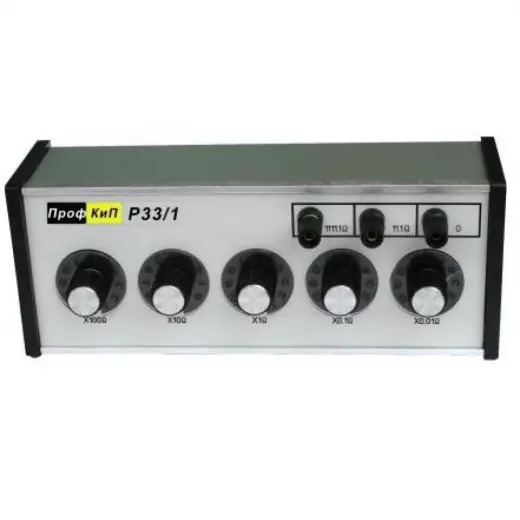

ПрофКиП Р33/1 магазин сопротивления

Магазин сопротивления ПрофКиП Р33/1 представляет собой многодекадное устройство для воспроизведения электрического сопротивления в диапазоне от 0,01 до 1111,1 Ом. Прибор построен на пяти декадах и имеет класс точности 0,05 при использовании в качестве многозначной меры электрического сопротивления (ММЭС). Р33/1 применяется для поверки и калибровки омметров, измерительных мостов, цифровых мультиметров, а также в составе лабораторных стендов и учебных установок. Магазин рассчитан на работу в нормальных климатических условиях с температурой от +15 до +25 °С и относительной влажностью от 30 до 80 %, что соответствует стандартным помещениям метрологических служб и производственных лабораторий.

Диапазон и структура декад

Магазин сопротивления Р33/1 обеспечивает воспроизведение сопротивления в диапазоне от 0,01 до 1111,1 Ом с дискретностью 0,01 Ом. Пятидекадная структура прибора распределена следующим образом: младшая декада имеет номинал 10 × 0,01 Ом, далее следуют декады 10 × 0,1 Ом, 10 × 1 Ом, 10 × 10 Ом и старшая декада 10 × 100 Ом. Полный набор декад позволяет устанавливать любое значение сопротивления в указанном диапазоне с шагом, определяемым младшей декадой. При установке всех декадных переключателей в нулевое положение начальное сопротивление R0 составляет не более 0,025 Ом — этот параметр важен при работе с малыми сопротивлениями, так как он определяет минимальное воспроизводимое значение и должен учитываться при высокоточных измерениях.

Класс точности и формула погрешности

Магазин сопротивления Р33/1 нормируется классом точности 0,05 при использовании в качестве многозначной меры электрического сопротивления. Пределы допускаемой относительной погрешности воспроизведения номинального значения сопротивления рассчитываются по формуле: ±[0,05 + 3 × 10⁻⁴ (1111/R – 1)] %, где R — номинальное значение установленного сопротивления в Омах. Эта формула показывает, что погрешность возрастает на малых значениях R из-за слагаемого 1111/R, что характерно для декадных магазинов с фиксированным внутренним сопротивлением. Например, при R = 0,01 Ом погрешность будет существенно выше, чем при R = 1000 Ом, что следует учитывать при калибровке приборов в низкоомной области. Класс точности 0,05 обеспечивает достаточную точность для поверки большинства рабочих омметров и мультиметров класса 0,1–0,2.

Мощность нагрузки и климатические условия

Для каждой декады магазина Р33/1 нормированы значения номинальной и максимальной мощности: 0,05 Вт и 0,1 Вт соответственно. Превышение максимальной мощности даже на одной декаде может привести к перегреву резистивных элементов, изменению их сопротивления и выходу за пределы допускаемой погрешности. При работе с малыми сопротивлениями следует контролировать ток через магазин, чтобы мощность не превышала 0,1 Вт на любой декаде. Магазин предназначен для эксплуатации в следующих климатических условиях: температура окружающего воздуха от +15 до +25 °С, относительная влажность от 30 до 80 %, атмосферное давление от 84 до 106 кПа. Эти условия соответствуют стандартным лабораторным помещениям и позволяют сохранять заявленную точность в течение всего срока службы.

Габариты, масса и конструктивное исполнение

Магазин сопротивления Р33/1 выполнен в настольном корпусе с габаритными размерами не более 265×120×110 мм и массой не более 1,2 кг. Компактные размеры и малый вес делают прибор удобным для переноски и размещения на рабочем столе в лаборатории. Конструкция предусматривает декадные переключатели с фиксацией положений, обеспечивающие надёжный контакт и повторяемость установки сопротивления. Для подключения поверяемых приборов используются клеммные зажимы, позволяющие подключать как двухпроводные, так и четырёхпроводные измерительные цепи (по схеме Кельвина), что снижает влияние сопротивления соединительных проводов при измерении малых значений. Магазин не требует внешнего питания и готов к работе непосредственно после установки на рабочее место и подключения к измерительной цепи.
