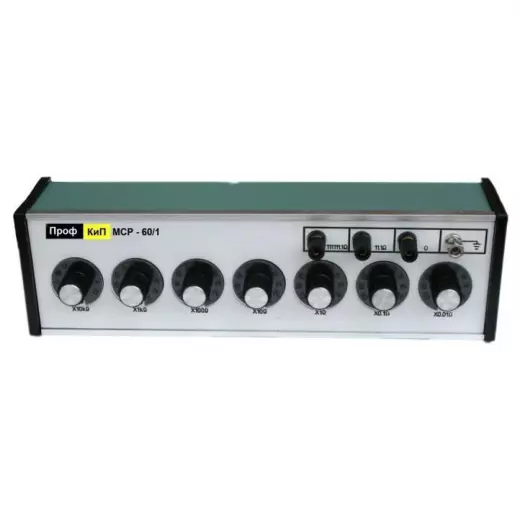

ПрофКиП МСР-60/1 магазин сопротивления

Магазин сопротивления ПрофКиП МСР-60/1 представляет собой многодекадное меру электрического сопротивления, воспроизводящую значения в диапазоне от 0,01 Ом до 111111,1 Ом. Прибор имеет класс точности 0,05 и предназначен для использования в качестве многозначной меры электрического сопротивления (ММЭС) в лабораторных и производственных условиях. МСР-60/1 применяется для поверки и калибровки омметров, измерительных мостов постоянного тока, а также в качестве образцового средства измерения при аттестации рабочих мер сопротивления. Благодаря семи декадам и низкому начальному сопротивлению магазин обеспечивает высокую дискретность задания номиналов, востребованную в метрологических службах, отделах технического контроля и при проведении научно-исследовательских работ.

Диапазон и структура декад

• Диапазон воспроизводимых сопротивлений: от 0,01 до 111111,1 Ом с шагом, определяемым младшей декадой. МСР-60/1 перекрывает широкую область низких и средних сопротивлений, востребованную при проверке большинства типов омметров и мостов.
• Количество декад: 7 декад, что позволяет набирать значения с высокой разрешающей способностью. Каждая декада соответствует своему десятичному множителю, обеспечивая удобство задания номиналов вручную.
• Начальное сопротивление (R0): не более 0,04 Ом при нулевых показаниях всех переключателей. Малое значение R0 минимизирует систематическую погрешность в начале шкалы и критично при воспроизведении малых сопротивлений до 1 Ом.
• Номинальная/максимальная мощность на декаду: 0,05 / 0,1 Вт соответственно. Данный параметр ограничивает ток нагрузки и должен учитываться при подключении магазина МСР-60/1 к источникам питания, чтобы избежать перегрева резистивных элементов и сохранить заявленную точность.

Погрешность и класс точности

• Пределы допускаемой относительной погрешности: рассчитываются по формуле ±[0.05 + 4×10⁻⁶ (10⁵/R – 1)] %, где R — устанавливаемое сопротивление в омах. Для средних значений (например, 100 Ом – 10 кОм) погрешность близка к ±0,05%, а на краях диапазона учитывается дополнительная составляющая, связанная с переходными сопротивлениями контактов.
• Особенность формулы погрешности: наличие члена 4×10⁻⁶ (10⁵/R – 1) указывает на то, что при воспроизведении малых сопротивлений (менее 100 Ом) вклад аддитивной составляющей возрастает. Например, для R = 10 Ом погрешность составит ±(0.05 + 0.04) = ±0.09%, что является типичным для магазинов данного класса.
• Стабильность характеристик: класс точности 0,05 гарантируется при соблюдении нормальных климатических условий и отсутствии перегрузок по мощности. Резистивные элементы выполнены из манганиновой проволоки с низким ТКС, что обеспечивает долговременную стабильность параметров.

Условия эксплуатации и конструкция

• Температура окружающей среды: от +15 до +25 °С. Узкий температурный диапазон характерен для высокоточных магазинов сопротивления класса 0,05 и требует размещения МСР-60/1 в лабораторных помещениях с контролируемым микроклиматом.
• Относительная влажность: от 30 до 80 % (без конденсации). Превышение верхнего предела может привести к ухудшению изоляции между декадами и росту погрешности, особенно при воспроизведении сопротивлений выше 10 кОм.
• Атмосферное давление: от 84 до 106 кПа (нормальное атмосферное давление для равнинной местности). Магазин МСР-60/1 не предназначен для работы в условиях высокогорья или в вакуумных камерах.
• Габаритные размеры: не более 350×120×110 мм. Компактный корпус позволяет размещать прибор на рабочем столе оператора или в стандартной стойке измерительного оборудования.
• Масса: не более 1,6 кг. Легкий вес облегчает транспортировку и перестановку магазина сопротивления между рабочими местами в метрологической лаборатории.

Применение в поверочных схемах

• Поверка омметров и мультиметров: МСР-60/1 служит образцовой мерой при проверке показаний приборов, измеряющих активное сопротивление в диапазоне от 0,01 до 100 кОм. Набор дискретных значений с шагом 0,01 Ом позволяет оценить линейность и погрешность шкалы поверяемого устройства.
• Калибровка измерительных мостов постоянного тока: магазин может выступать в качестве плеча сравнения или образцового резистора при настройке мостовых схем, в том числе двойных мостов для измерения малых сопротивлений.
• Эталонирование рабочих мер сопротивления: благодаря классу 0,05 МСР-60/1 пригоден для сличения и аттестации менее точных магазинов (класса 0,1; 0,2) и однозначных мер в лабораториях ОТК и ведомственных поверочных органах.
• Лабораторные и учебные стенды: семидекадный набор удобен для демонстрации законов Ома, Кирхгофа и изучения методов измерения сопротивления, а также для моделирования резистивных цепей в процессе настройки электронных устройств.
• Замена эталонных катушек сопротивления: в ряде задач, не требующих абсолютной стабильности на уровне 0,01%, магазин МСР-60/1 заменяет набор однозначных мер, обеспечивая оперативность переключения диапазонов без перепайки соединительных проводов.
