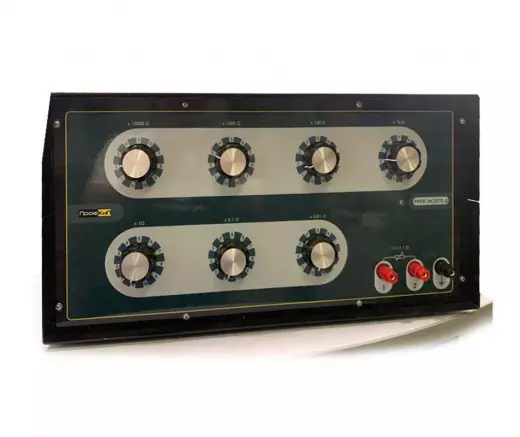

ПрофКиП МС3070-2 многозначная мера сопротивления (кл.точн.0,002)

Многозначная мера сопротивления ПрофКиП МС3070-2 представляет собой высокоточное эталонное средство измерений, построенное на основе семи декадных переключателей и предназначенное для воспроизведения активного сопротивления в широком диапазоне номиналов. Класс точности меры — 0,002 — обеспечивается за счет применения прецизионных резистивных элементов с низким температурным коэффициентом и тщательной механической конструкцией декадных переключателей. Модель МС3070-2 ориентирована на использование в поверочных и калибровочных лабораториях в качестве опорного средства при проверке образцовых мостов постоянного тока, калибраторов сопротивления и прецизионных мультиметров.

Годовая нестабильность и формула отклонения

Паспортная нестабильность многозначной меры МС3070-2 задана в виде аналитической зависимости, учитывающей изменение относительного отклонения воспроизводимого сопротивления от номинала в течение календарного года. Это ключевая характеристика для планирования межповерочных интервалов:

• Пределы годовой нестабильности: δн = ±[0,002 + 1,5·10⁻⁶ (111111,1/R – 1)] %, где R — устанавливаемое значение сопротивления в омах. Выражение показывает, что на малых номиналах вклад второго слагаемого возрастает, что типично для многодекадных мер из-за влияния контактных сопротивлений.
• Класс точности: 0,002 — подтверждается при соблюдении условий эксплуатации и нагрузочных режимов.
• Физическая интерпретация: на номинале 1000 Ом погрешность близка к 0,002 %, на 1 Ом — возрастает до нескольких сотых процента за счет члена с 1/R.
• Практическое значение: позволяет использовать меру МС3070-2 для поверки средств измерений с аналогичным или более низким классом точности.

Мощность рассеяния: пять декад и две старшие

Конструкция меры МС3070-2 предполагает дифференцированный подход к нагрузочной способности декад в зависимости от их номинала. Это связано с различной конструкцией резистивных элементов и условиями их теплоотвода:

• Декады с 1-й по 5-ю: номинальная мощность рассеяния — 0,01 Вт, максимальная — 0,05 Вт на ступень. Превышение максимальной нагрузки даже кратковременно недопустимо, так как ведет к необратимому изменению сопротивления резисторов.
• 6-я и 7-я декады: номинальная мощность — 0,01 Вт, максимальная — 0,1 Вт. Более высокий запас по мощности обусловлен применением резисторов с большей поверхностью рассеяния в высокоомных секциях.
• Расчет нагрузки: при установке сопротивления 10 Ом и подаче напряжения 0,1 В мощность составит 0,001 Вт, что безопасно. Однако при напряжении 1 В на том же номинале мощность достигает 0,1 Вт, что превышает номинальную для первых декад.
• Рекомендация: перед включением в измерительную цепь необходимо рассчитать ток через каждую декаду, чтобы не превысить 0,01 Вт для длительной работы.

Начальное сопротивление и вариация контактов

Для корректного учета систематической погрешности при низкоомных измерениях важны параметры начального сопротивления и его вариация. Мера МС3070-2 имеет жестко нормированные значения этих величин:

• Среднее значение начального сопротивления (R₀): не более 0,01 Ом при всех декадных переключателях в нулевом положении. Это значение должно вычитаться из показаний или учитываться как поправка при работе в диапазоне до 10 Ом.
• Вариация начального сопротивления (∆R₀): не более 0,001 Ом — характеризует разброс контактного сопротивления при многократных переключениях декад. Малый разброс обеспечивает высокую воспроизводимость результатов.
• Влияние на поверку: при аттестации меры МС3070-2 в аккредитованной лаборатории эти параметры проверяются в обязательном порядке, так как они определяют точность на нижней границе диапазона.
• Конструктивное исполнение: декадные переключатели с позолоченными контактами и высокой прижимной силой обеспечивают указанную вариацию в течение всего срока службы.

Условия эксплуатации и габариты

Мера МС3070-2 — стационарный лабораторный прибор, требующий строгого соблюдения климатических условий для подтверждения заявленного класса точности. Ее конструктивные габариты и масса обусловлены необходимостью механической стабильности и защиты от внешних воздействий:

• Температурный диапазон: от +18 до +22 °С — узкий интервал, характерный для эталонных мер высокого класса. Работа вне этого диапазона ведет к выходу за пределы допускаемой нестабильности.
• Относительная влажность: от 30 до 80 % (без конденсации), атмосферное давление — от 84 до 106 кПа.
• Габаритные размеры (В×Ш×Д): 486×251×241 мм — прибор требует выделенного рабочего стола с возможностью горизонтального размещения.
• Масса: не более 15 кг — стационарное исполнение, рекомендуется устанавливать на виброизолирующую поверхность для исключения влияния механических колебаний на контактные группы.
