VERDO SH1408 Осциллограф-мультиметр

Осциллограф VERDO SH1408 Осциллограф-мультиметр представляет собой портативный комбинированный прибор высокой производительности, который сочетает двухканальный цифровой осциллограф с полосой пропускания 200 МГц и мультиметр с базовой погрешностью 0,3 %. Частота дискретизации 1 Гвыб/сек и максимальная частота захвата 10 000 осциллограмм в секунду обеспечивают детальный анализ высокочастотных сигналов, включая цифровые интерфейсы, импульсные преобразователи и ВЧ-тракты. Данная модель адресована инженерам-разработчикам, сервисным инженерам и специалистам по ремонту промышленного оборудования, которым требуется точная диагностика сигналов в цепях с напряжением до 1000 В постоянного и 750 В переменного тока. Ключевая особенность SH1408 в линейке — максимальная полоса пропускания 200 МГц и частота дискретизации 1 Гвыб/сек, что ставит прибор в один ряд со старшими моделями серии при сохранении компактных размеров и автономности. Прибор внесен в Госреестр СИ под номером 90667-23, что подтверждает его соответствие государственным метрологическим требованиям и допускает использование в официальных измерениях.

Осциллографические возможности

Осциллограф SH1408 оснащен двумя каналами, позволяя одновременно наблюдать и сравнивать сигналы, что необходимо при отладке дифференциальных цепей, усилителей, фильтров и преобразователей. Полоса пропускания 200 МГц обеспечивает анализ сигналов с высокой частотой, включая тактовые частоты современных микроконтроллеров, сигналы шин передачи данных и высокочастотные помехи в импульсных источниках питания. Частота дискретизации 1 Гвыб/сек дает до 5 отсчетов на период сигнала на верхней границе полосы, что позволяет восстанавливать форму с высокой достоверностью.

• Количество каналов: 2 канала — для одновременного наблюдения двух сигналов.
• Частота дискретизации: 1 Гвыб/сек — высокая точность выборки для сигналов до 200 МГц.
• Длина записи: 8 K точек — достаточная для фиксации детализированных фрагментов.
• Частота захвата: 10 000 осц./с — плавное отображение динамических процессов без пропусков.

Вертикальная развертка регулируется от 10 мВ/дел до 10 В/дел, что позволяет работать как с сигналами датчиков, так и с мощными сигналами силовых цепей. Горизонтальная развертка доступна в диапазоне от 2 нс/дел до 1000 с/дел, покрывая все практические задачи — от наносекундных импульсов до длительных переходных процессов. Точность временной развертки ±100 ppm обеспечивает стабильность временных измерений.

Мультиметровый функционал и безопасность

Мультиметровая часть SH1408 обеспечивает полный набор измерений, характерных для профессиональных приборов. Прибор измеряет постоянное напряжение до 1000 В и переменное напряжение до 750 В, что позволяет работать как в цепях низкого напряжения, так и в промышленных сетях. Измерение постоянного и переменного тока до 10 А охватывает большинство нагрузок, встречающихся в лабораторной и сервисной практике. Функция True RMS обеспечивает корректные показания при измерении сигналов сложной формы, включая ШИМ-сигналы, импульсные помехи и несинусоидальные токи.

• True RMS: точное измерение переменных напряжений и токов несинусоидальной формы.
• Сопротивление: 0 ÷ 100 МОм — для тестирования резисторов, кабелей и изоляции.
• Емкость: 0 ÷ 2 мкФ — для проверки конденсаторов в фильтрах и блоках питания.
• Частотомер: 4 ½ разрядов, от 2 Гц до 200 МГц — оперативное измерение частоты сигнала.

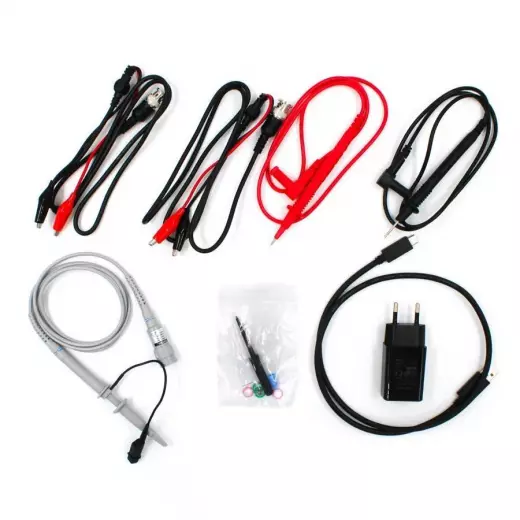

Безопасность работы с высокими напряжениями обеспечивается конструкцией входных цепей и использованием щупов, рассчитанных на категорию измерения. Прибор позволяет проводить тестирование диодов с отображением падения напряжения, прозвонку цепей со звуковой индикацией и удержание показаний для документирования результатов. Встроенный частотомер с разрядностью 4 ½ и диапазоном от 2 Гц до 200 МГц позволяет мгновенно определять частоту без переключения в осциллографический режим, что экономит время при настройке генераторов и диагностике тактовых частот.

Режимы входа и работа с сигналами

Осциллограф SH1408 поддерживает два режима входа — DC и AC, что дает гибкость при работе с сигналами различной природы. Режим DC используется для измерения полных сигналов, включая постоянную составляющую, что необходимо при анализе уровней в логических схемах, источниках питания и цепях управления. Режим AC отсекает постоянную составляющую, позволяя исследовать переменные составляющие с увеличенной чувствительностью, что полезно при измерении пульсаций, помех и шумов.

Максимальная частота захвата 10 000 осциллограмм в секунду обеспечивает высокую скорость обновления экрана, что критически важно при наблюдении за динамическими процессами, переключениями нагрузки и переходными характеристиками цепей. Это позволяет оперативно фиксировать кратковременные сбои и оценивать стабильность работы электронных устройств в реальном времени. При необходимости SH1408 может быть поверен в аккредитованной лаборатории, что гарантирует достоверность измерений в профессиональной деятельности.

Экран и мобильность

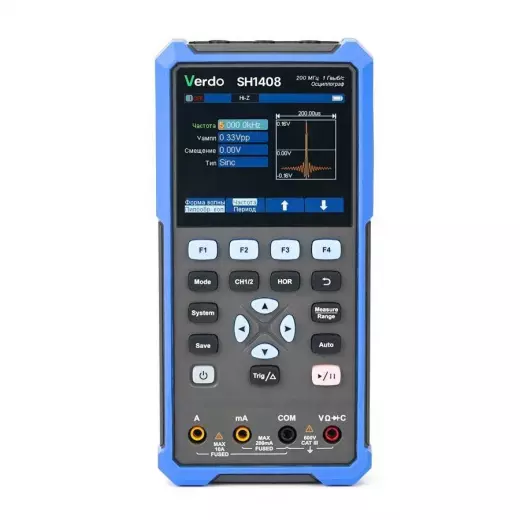

Осциллограф SH1408 оснащен цветным TFT-экраном с диагональю 3,5 дюйма и разрешением 320 × 240 пикселей, поддерживающим до 65 536 цветов. Несмотря на компактные размеры, дисплей обеспечивает четкое отображение формы сигнала и числовых значений измеряемых параметров, что удобно при работе в полевых условиях. Яркая подсветка позволяет комфортно работать при различной освещенности — от яркого солнечного света до темноты в технических помещениях.

Габариты SH1408 составляют 198 × 96 × 38 мм, а вес нетто — всего 0,6 кг, что делает прибор удобным для переноски и использования в выездных условиях. Автономное питание от встроенного аккумулятора обеспечивает длительную работу без подключения к сети. USB-интерфейс позволяет подключать SH1408 к компьютеру для передачи данных, сохранения осциллограмм и удаленного управления. По сравнению с моделью SH1407, осциллограф SH1408 предлагает идентичные характеристики полосы пропускания 200 МГц и частоты дискретизации 1 Гвыб/сек, однако ориентирован на задачи, требующие максимальной безопасности при работе под напряжением до 1000 В, что делает его предпочтительным выбором для энергетиков и специалистов по обслуживанию промышленного оборудования.
