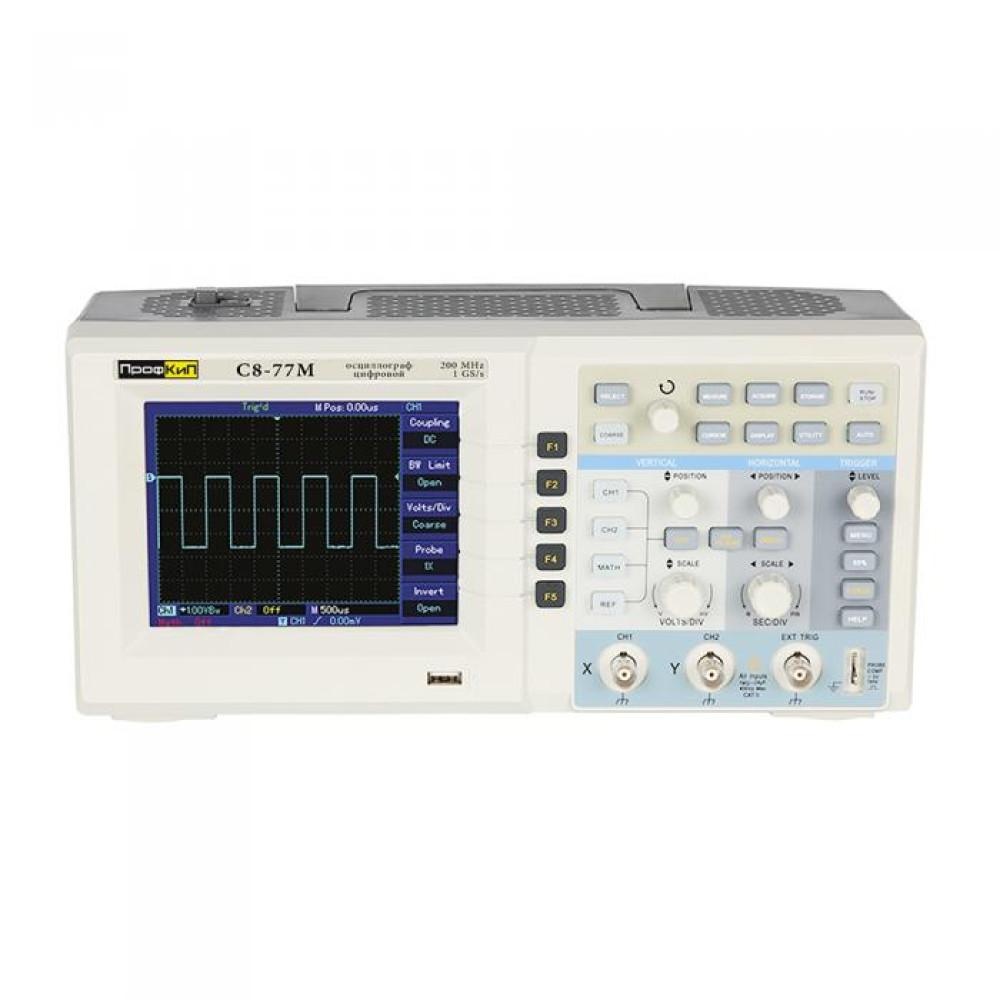

ПрофКиП С8-77М осциллограф цифровой

Осциллограф ПрофКиП С8-77М цифровой представляет собой двухканальный прибор с полосой пропускания 200 МГц и временем нарастания не более 1.8 нс, предназначенный для профессионального анализа высокоскоростных сигналов. Ключевое отличие С8-77М в линейке — это расширенный диапазон синхронизации с возможностью ТВ-триггера и альтернативного запуска, что выгодно выделяет модель при работе с видеосигналами и сложными цифровыми последовательностями. Прибор построен на базе 8-битного АЦП с частотой дискретизации 1 ГГц и эквивалентной выборкой 25 ГГц, обеспечивая детальное восстановление формы сигнала с крутыми фронтами. Осциллограф С8-77М ориентирован на инженерные лаборатории, сервисные центры по ремонту видео- и телекоммуникационного оборудования, а также на разработчиков импульсных источников питания, где критичны параметры фронтов, выбросов и временных задержек. Модель комплектуется встроенным калибратором 1 кГц, имеет интерфейс USB 2.0 и питается от сети 100…240 В с частотой 45…440 Гц, что делает её универсальным инструментом для стационарной и выездной диагностики.

Полоса 200 МГц

Полоса пропускания С8-77М по уровню -3 дБ охватывает диапазон от 0 до 200 МГц, что позволяет исследовать сигналы с частотой тактовых генераторов современных микроконтроллеров, цифровых шин и высокоскоростных интерфейсов. Время нарастания не более 1.8 нс гарантирует точное измерение крутых фронтов, характерных для логических уровней 3.3 В и 5 В в быстродействующих схемах. Входной импеданс 1 МОм с емкостью 27 пФ обеспечивает согласование с пассивными пробниками, а поддержка коэффициентов деления 1х, 10х, 100х и 1000х расширяет возможности подключения к цепям с напряжением до 400 В (пиковое значение).

• Полоса пропускания: 0 … 200 МГц (-3 дБ) — охватывает большинство промышленных и потребительских электронных устройств.
• Время нарастания: ≤ 1.8 нс — позволяет фиксировать фронты с высокой крутизной в цифровых и импульсных схемах.
• Входной импеданс: 1 МОм / 27 пФ — совместимость с широким спектром измерительных пробников.
• Максимальное напряжение: 400 В (пик) — безопасное измерение в цепях с высоким постоянным смещением.

Дискретизация и память

В основе С8-77М лежит 8-битный АЦП с максимальной частотой дискретизации 1 ГГц в реальном времени и эквивалентной выборкой 25 ГГц, что позволяет анализировать периодические высокочастотные сигналы с шагом 40 пс. Объем памяти составляет 12.5 К точек на канал, а при объединении каналов увеличивается до 25 К, обеспечивая захват длительных последовательностей при высокой частоте выборки. Интерполяция sin(x)/x обеспечивает плавное восстановление формы сигнала, минимизируя искажения на частотах, близких к предельным. Режимы сбора данных включают стандартную выборку, усреднение (от 2 до 256 циклов), пиковый детектор для поиска редких выбросов и накопление с выбором времени 1 с, 2 с, 5 с или бесконечного режима.

• Реальная частота дискретизации: 1 ГГц — для однократных и переходных процессов.
• Эквивалентная дискретизация: 25 ГГц — для детального анализа периодических сигналов.
• Объем памяти: 12.5 К точек (25 К при объединении) — запись длительных фрагментов сигнала.
• Режимы сбора: стандартный, усреднение (2…256), пиковый детектор, накопление с таймером.

Триггер и синхронизация

Осциллограф С8-77М предлагает развитую систему триггера с источниками от каналов 1 и 2, внешнего входа и сети. Режимы запуска включают автоматический, ждущий, однократный и «стоп», что позволяет гибко настраивать захват как для периодических, так и для редких событий. Виды синхронизации охватывают фронт (нарастающий/спадающий), длительность импульса (с условиями больше, меньше, равно или не равно), ТВ-синхронизацию с выделением строки и альтернативный режим (ALT), который попеременно запускает развертку от двух каналов. ТВ-триггер делает С8-77М особенно полезным при ремонте мониторов, видеокарт и систем видеонаблюдения, а альтернативный режим упрощает сравнение сигналов в разных точках схемы. Погрешность коэффициента развертки составляет ±0.2% во всем диапазоне от 2 нс/дел до 50 с/дел.

• Источники триггера: канал 1, канал 2, внешний, сеть — адаптация под различные типы сигналов.
• Виды синхронизации: фронт, длительность импульса, ТВ (строка), альтернативный — для сложных и видео-сигналов.
• Режимы запуска: автоматический, ждущий, однократный, «стоп» — полный контроль над процессом захвата.
• Погрешность развертки: ±0.2% — высокая точность временных измерений.

Измерения и генератор

С8-77М оснащен встроенным генератором меандра с частотой 1 кГц и выходным напряжением 3 В, который может использоваться для быстрой проверки каналов и калибровки пробников без внешнего оборудования. Курсорные измерения поддерживают абсолютный, относительный и режим слежения, предоставляя значения ΔU, ΔT и 1/ΔT. Набор автоматических параметров включает 16 величин: пик-пик, амплитуду, минимальное и максимальное значения, Uhi и Ulo, среднее, выбросы на фронте и спаде, частоту, период, время нарастания и спада, длительность положительного и отрицательного импульсов, а также скважность для обоих типов импульсов. Режим X-Y позволяет строить фигуры Лиссажу и анализировать фазовые сдвиги между двумя сигналами, что полезно при настройке фильтров и генераторов.

• Встроенный генератор: меандр 1 кГц, 3 В — для самопроверки и калибровки.
• Автоматические измерения: 16 параметров, включая выбросы (Overshoot/Preshoot).
• Курсорные измерения: ΔU, ΔT, 1/ΔT в абсолютном и относительном режимах.
• Режим X-Y: фигуры Лиссажу и анализ фазовых соотношений.

По сравнению с моделью С8-66М, С8-77М предлагает аналогичную полосу 200 МГц, но отличается расширенными возможностями синхронизации — ТВ-триггер и альтернативный режим делают его более универсальным при работе с видеосигналами и многоканальными системами. В отличие от младших моделей (С8-23, С8-28) с частотой дискретизации до 2 Гвыб/с, С8-77М выигрывает за счет эквивалентной выборки 25 ГГц, что критично для анализа высокочастотных периодических сигналов с частотой до 200 МГц. При этом сохранены компактные размеры 320х150х130 мм и масса 2.5 кг, характерные для всей серии, что обеспечивает удобство транспортировки и интеграции в рабочие места.
