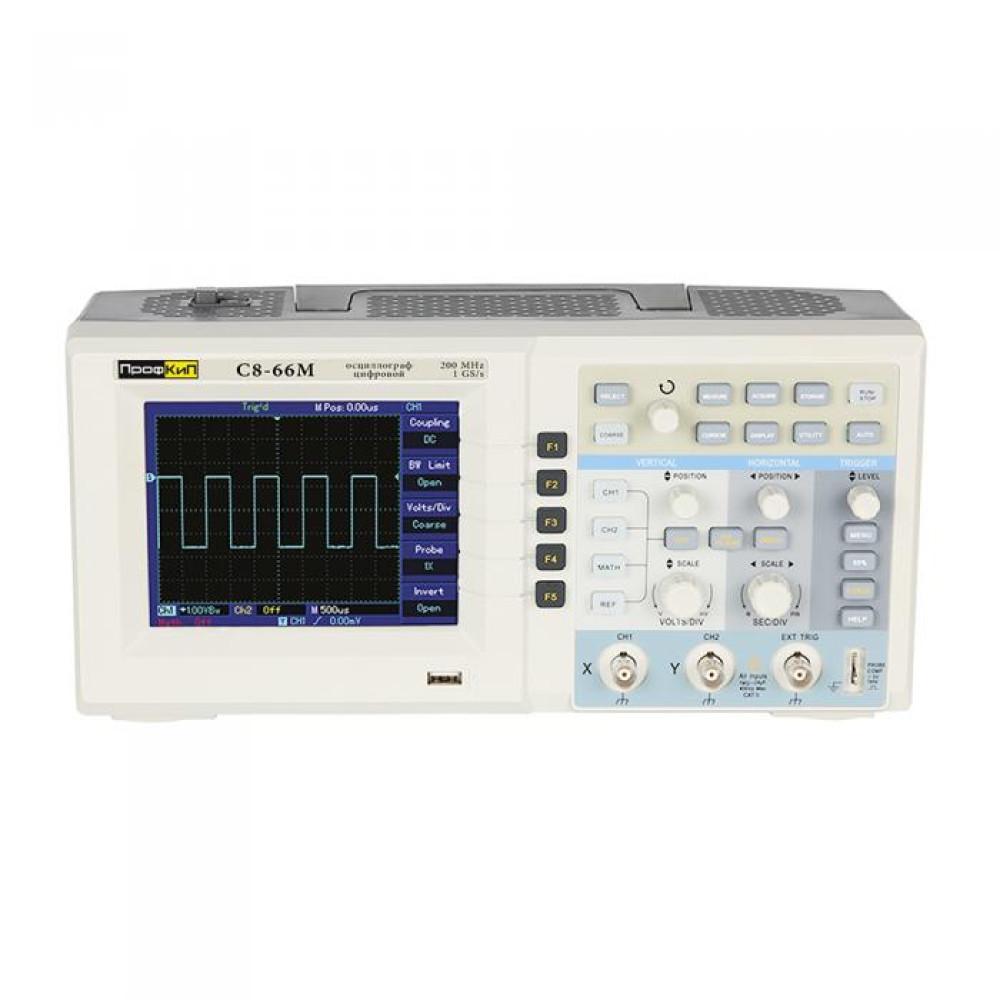

ПрофКиП С8-66М осциллограф цифровой

Осциллограф ПрофКиП С8-66М цифровой представляет собой высокочастотный двухканальный прибор с полосой пропускания 200 МГц и временем нарастания не более 1.8 нс. Главное отличие С8-66М в линейке — это частота дискретизации 1 ГГц с эквивалентной выборкой 25 ГГц, что позволяет исследовать сигналы с крутыми фронтами и высокочастотными выбросами, недоступными для младших моделей. Прибор ориентирован на профессиональную отладку высокоскоростной цифровой электроники, сервисное обслуживание телекоммуникационного оборудования и разработку импульсных источников питания, где требуется точное измерение параметров фронтов и длительностей. С8-66М оснащен глубокой системой синхронизации с возможностью выделения строк ТВ-сигнала и альтернативным триггером, а также встроенным калибратором 1 кГц для быстрой проверки работоспособности. Благодаря интерфейсу USB 2.0 и компактным габаритам (320х150х130 мм) при массе 2.5 кг, модель удобна для работы как в стационарной лаборатории, так и в выездных условиях.

Полоса 200 МГц

Осциллограф С8-66М обеспечивает полосу пропускания по уровню -3 дБ от 0 до 200 МГц, что перекрывает рабочие частоты большинства современных цифровых интерфейсов, включая SPI, I2C на высоких скоростях, а также тактовые сигналы микроконтроллеров и процессоров. Время нарастания не более 1.8 нс позволяет фиксировать фронты с крутизной, характерной для логических уровней 3.3 В и 5 В в высокопроизводительных схемах. Входной импеданс 1 МОм с параллельной емкостью 27 пФ согласуется с большинством пассивных пробников, а поддержка коэффициентов деления 1х, 10х, 100х и 1000х расширяет диапазон измеряемых напряжений вплоть до 400 В (пиковое значение).

• Полоса пропускания: 0 … 200 МГц (-3 дБ) — для уверенного анализа высокочастотных цифровых и аналоговых сигналов.
• Время нарастания: ≤ 1.8 нс — позволяет измерять фронты быстродействующих логических микросхем.
• Входной импеданс: 1 МОм / 27 пФ — стандартный для универсальных пробников, включая высоковольтные делители.
• Максимальное напряжение: 400 В (пик) — безопасное подключение к цепям с высоким постоянным смещением.

Дискретизация 1 ГГц

В основе С8-66М лежит 8-битный АЦП с максимальной частотой дискретизации 1 ГГц в реальном времени и эквивалентной выборкой 25 ГГц, что позволяет восстанавливать форму сигнала с высоким разрешением даже при однократных событиях. В режиме эквивалентной дискретизации прибор эффективно анализирует периодические высокочастотные сигналы, превышающие полосу Найквиста, с шагом 40 пс, что дает возможность рассматривать детали фронтов на наносекундном уровне. Интерполяция sin(x)/x обеспечивает плавное отображение сигналов с частотами, близкими к предельным, без потери информации о выбросах и колебаниях. Объем памяти составляет 12.5 К точек на канал (или 25 К при объединении), что достаточно для захвата нескольких периодов высокочастотного сигнала при максимальной развертке.

• Реальная частота дискретизации: 1 ГГц — для захвата единичных событий длительностью менее 1 нс.
• Эквивалентная дискретизация: 25 ГГц — для детального анализа периодических сигналов с частотой до 200 МГц.
• Объем памяти: 12.5 К точек (25 К в режиме объединения каналов) — фиксация длительных последовательностей.
• Интерполяция: sin(x)/x — восстановление формы сигнала с высокой точностью.

Режимы сбора данных

С8-66М поддерживает пять режимов сбора данных, адаптированных под разные измерительные задачи. Стандартная выборка используется для большинства рутинных измерений, усреднение (от 2 до 256 циклов) подавляет случайные шумы и улучшает отношение сигнал/шум при измерении периодических процессов. Пиковый детектор фиксирует минимальные и максимальные значения за интервал выборки, что незаменимо при поиске редких выбросов и сбоев в цифровых шинах. Режим накопления (с возможностью установки 1 с, 2 с, 5 с или бесконечного накопления) позволяет наблюдать медленно меняющиеся параметры или накапливать статистику событий. Дополнительно предусмотрены курсорные измерения в абсолютных и относительных единицах (ΔU, ΔT, 1/ΔT) с функцией слежения, а также 16 автоматических параметров, включая пик-пик, амплитуду, частоту, период, длительности фронта и спада, выбросы на фронте и спаде, а также скважность для положительных и отрицательных импульсов.

• Режимы сбора: стандартная выборка, усреднение (2…256), пиковый детектор, накопление (1с, 2с, 5с, бесконечно).
• Автоматические измерения: 16 параметров, включая выбросы на фронте и спаде (Overshoot/Preshoot).
• Курсорные измерения: ΔU, ΔT, 1/ΔT с абсолютным и относительным отсчетом.
• Математические операции: режим X-Y для построения фигур Лиссажу и фазовых диаграмм.

Триггерные возможности

Система синхронизации С8-66М поддерживает четыре источника триггера: канал 1, канал 2, внешний вход и синхронизация от сети. Режимы запуска включают автоматический, ждущий, однократный и «стоп», что позволяет выбирать оптимальную стратегию захвата для стационарных, редких или однократных событий. Виды синхронизации охватывают фронт (нарастающий/спадающий), длительность импульса (с условиями больше, меньше, равно или не равно заданному времени) и ТВ-синхронизацию с выделением строки — полезно для ремонта видеоаппаратуры и отладки систем отображения. Альтернативный режим (ALT) позволяет запускать развертку попеременно от двух каналов, что упрощает анализ сигналов с разных точек схемы. Точность установки коэффициента развертки составляет ±0.2%, что гарантирует высокую достоверность временных измерений в диапазоне от 2 нс/дел до 50 с/дел.

• Источники синхронизации: канал 1/2, внешний, сеть — гибкость при подключении к различным тестовым точкам.
• Виды триггера: фронт, длительность импульса, ТВ (строка), альтернативный — для сложных сигналов.
• Режимы запуска: автоматический, ждущий, однократный, «стоп» — контроль над захватом данных.
• Погрешность развертки: ±0.2% — высокая точность временных интервалов во всем диапазоне.

По сравнению с младшей моделью С8-23 (100 МГц, 1 Гвыб/с), С8-66М предлагает удвоенную полосу пропускания (200 МГц), сокращенное время нарастания до 1.8 нс и расширенный набор режимов синхронизации, включая ТВ и альтернативный триггер. В отличие от С8-28М, где акцент сделан на максимальной развертке 1 нс/дел, С8-66М выигрывает за счет более высокой эквивалентной дискретизации (25 ГГц против 2 Гвыб/с) и увеличенного объема памяти в режиме объединения каналов (25 К против 10 М), что делает его предпочтительным выбором для анализа высокочастотных периодических сигналов и цифровых шин с жесткими требованиями к фронтам.
