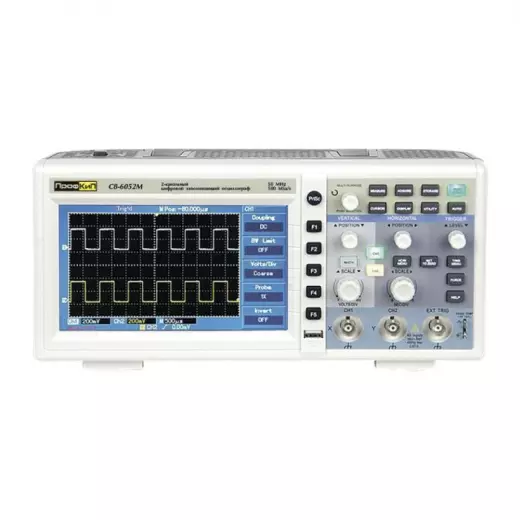

ПрофКиП С8-6052М осциллограф цифровой

Осциллограф ПрофКиП С8-6052М цифровой представляет собой двухканальный измерительный прибор, выполненный в настольном исполнении. Данная модель ориентирована на широкий круг задач, где требуется визуализация и анализ формы электрических сигналов в реальном времени. В отличие от четырехканальных версий, С8-6052М предлагает более доступное решение для сервисных мастерских и учебных лабораторий. Осциллограф оснащен цветным жидкокристаллическим дисплеем, обеспечивающим четкое отображение осциллограмм. Основные сценарии использования С8-6052М включают ремонт бытовой электроники, диагностику источников питания, проверку работы датчиков и отладку аналоговых схем.

Два измерительных канала

Цифровой осциллограф С8-6052М укомплектован двумя независимыми измерительными каналами, что является оптимальным количеством для большинства стандартных измерений. Два канала позволяют одновременно наблюдать входной и выходной сигналы усилителя, сравнивать форму тока и напряжения в цепи, а также измерять фазовый сдвиг между двумя процессами. При диагностике импульсных блоков питания С8-6052М дает возможность контролировать сигнал на затворе ключевого транзистора и напряжение на нагрузке. Для сервисного инженера наличие двух каналов означает возможность быстрой проверки прохождения сигнала через тракт усилителя или фильтра без переключения щупа. Работа с двухканальным осциллографом С8-6052М требует меньше времени на настройку по сравнению с одноканальными аналогами, так как не нужно синхронизировать изображение по внешнему триггеру.

• Количество каналов: 2. Позволяет проводить одновременное сравнение двух сигналов.
• Независимая настройка: каждый канал имеет отдельную регулировку чувствительности и смещения.
• Режим X-Y: при включении этой опции один канал используется как ось X, второй — как ось Y для построения фигур Лиссажу.
• Отображение: сигналы выводятся на экран разными цветами для наглядного разделения.

Управление разверткой

Осциллограф С8-6052М поддерживает базовые режимы развертки, необходимые для исследования сигналов различной природы. Автоматический режим позволяет быстро получить стабильное изображение периодического сигнала без детальной настройки параметров времени. Ждущий режим активирует развертку только при выполнении условий триггера, что важно для захвата импульсных помех и редких событий. Однократный режим фиксирует одиночный переходной процесс, например, при включении или выключении питания устройства. Триггер в С8-6052М может запускаться как от любого из двух каналов, так и от внешнего источника, что расширяет возможности синхронизации при работе с несколькими приборами. Наличие регулировки уровня и фронта триггера позволяет выделить нужный участок сигнала даже при наличии значительных шумов и помех.

• Автоматический режим: для быстрого просмотра сигналов и начальной оценки параметров.
• Ждущий режим: стабильное отображение сложных и низкочастотных сигналов.
• Однократный режим: захват единичных импульсов и переходных процессов.
• Триггер: по фронту (возрастающему или спадающему) и по уровню с выбором источника.

Работа с параметрами

Управление коэффициентом отклонения в осциллографе С8-6052М осуществляется с передней панели, что позволяет быстро адаптироваться к амплитуде исследуемого сигнала. Плавная регулировка В/дел дает возможность точно настроить масштаб по вертикали для каждого канала отдельно. Регулировка смещения по вертикали помогает расположить сигнал в удобной для наблюдения области экрана. Входные разъемы С8-6052М выполнены по стандарту BNC и совместимы со всеми распространенными пассивными щупами. Переключение режима входа между открытым и закрытым состоянием позволяет измерять как переменную составляющую, так и сумму постоянного и переменного напряжений. Благодаря этим функциям осциллограф С8-6052М легко интегрируется в рабочий процесс инженера, требующий точной настройки под конкретные условия измерения.

• Регулировка В/дел: независимая настройка чувствительности для каждого канала.
• Регулировка смещения: позиционирование сигнала по вертикали в пределах экрана.
• Связь входа: выбор между измерением полного сигнала и только переменной составляющей.
• Разъемы: стандартные BNC для подключения щупов и адаптеров.

Сферы эксплуатации

Цифровой осциллограф С8-6052М находит применение в различных областях, где требуется наглядный контроль формы сигнала. В сервисных центрах по ремонту телевизоров, мониторов и аудиотехники этот прибор помогает локализовать неисправности в аналоговых трактах и импульсных преобразователях. В лабораториях учебных заведений С8-6052М используется для демонстрации работы генераторов, усилителей и фильтров, а также для освоения студентами методов измерения временных и амплитудных параметров. На производственных участках прибор применяется для входного контроля компонентов и проверки готовых изделий. Радиолюбители и разработчики электроники оценят С8-6052М за возможность наблюдения формы сигналов в режиме реального времени с достаточной точностью для большинства прикладных задач. Простота управления и надежность делают эту модель хорошим выбором для повседневной работы.

В модельном ряду цифровых осциллографов ПрофКиП С8-6052М позиционируется как двухканальное решение для повседневных измерений. Более старшая модель С8-6052Е предлагает четыре канала для одновременного анализа большего количества сигналов, что актуально при отладке сложных систем. Модели начального уровня, такие как С1-101М, могут иметь аналоговую архитектуру и меньшую функциональность. С8-6052М занимает промежуточное положение, предоставляя цифровые возможности обработки сигнала в компактном и удобном форм-факторе. Выбор между С8-6052М и другими моделями зависит от конкретных задач: для базовых измерений двух каналов вполне достаточно, а при работе с многоканальными устройствами потребуется прибор с большим числом входов. При правильном выборе осциллографа С8-6052М становится надежным помощником в решении повседневных измерительных задач.
