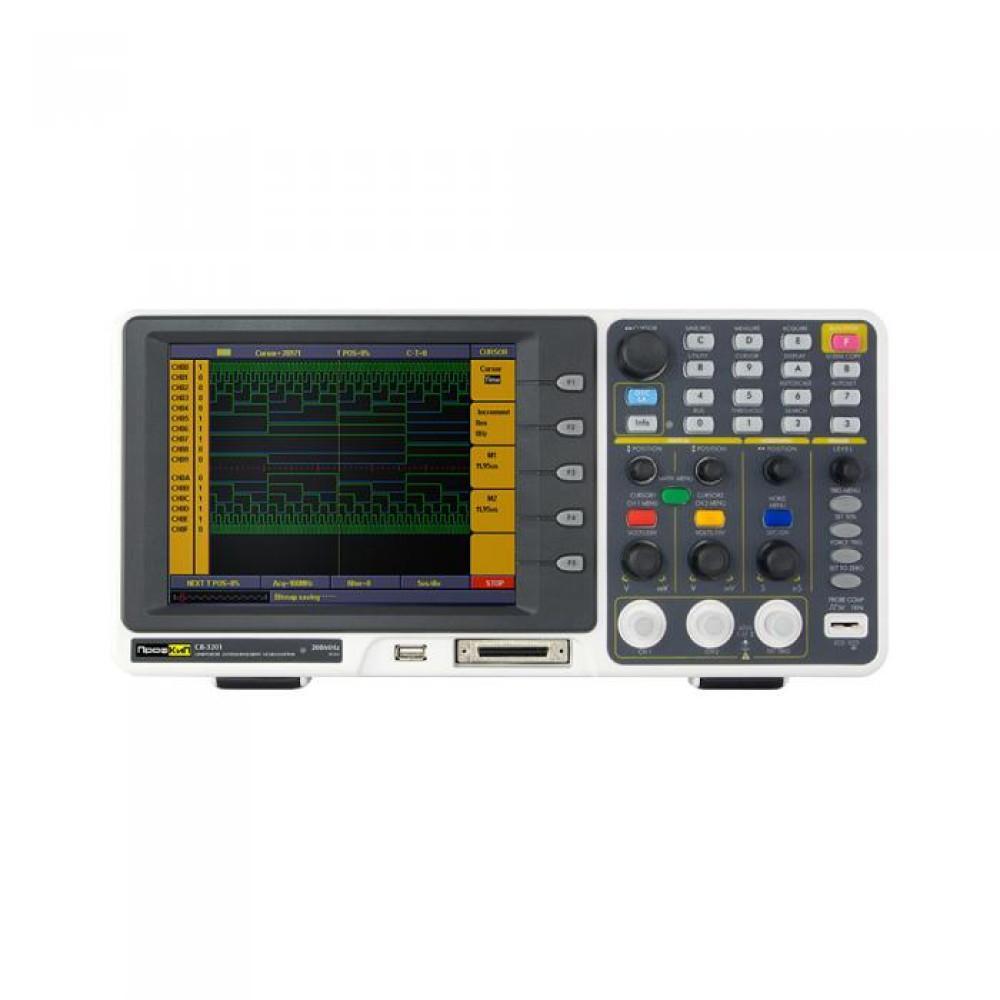

ПрофКиП С8-3201 осциллограф смешанных сигналов

Осциллограф ПрофКиП С8-3201 смешанных сигналов представляет собой гибридный измерительный прибор, объединяющий функции двухканального цифрового осциллографа с полосой пропускания 200 МГц и 16-канального логического анализатора. Данная модель оснащена отдельным 8-битным АЦП для каждого аналогового канала и обеспечивает максимальную частоту дискретизации в реальном времени до 2 ГГц. Осциллограф ПрофКиП С8-3201 ориентирован на профессиональную отладку смешанных сигнальных устройств, сервисное обслуживание цифровой техники и применение в учебных лабораториях. Его главное отличие в линейке — встроенный полноценный логический анализатор с полосой 200 МГц, что позволяет исследовать как аналоговые, так и цифровые шины в рамках одного прибора. Наличие глубокой памяти, развитой системы триггеров и автоматических измерений делает С8-3201 универсальным средством для анализа сложных динамических процессов.

Аналоговые каналы и дискретизация

Осциллограф С8-3201 оснащен двумя аналоговыми каналами, построенными по схеме с отдельным АЦП для каждого входа. Такая архитектура исключает взаимное влияние каналов и обеспечивает независимую обработку сигналов с максимальной частотой дискретизации 2 ГГц. Время нарастания переходной характеристики составляет не более 1.7 нс, что позволяет уверенно регистрировать фронты импульсов длительностью до нескольких наносекунд. Вертикальное разрешение АЦП составляет 8 бит при работе двух каналов одновременно, а чувствительность регулируется в диапазоне от 2 мВ/дел до 10 В/дел с точностью ±3%. Для повышения точности измерений реализована интерполяция sin X/x, а также режим растяжки окна ZOOM, позволяющий детально исследовать участки осциллограммы. Входное сопротивление каналов стандартное для высокочастотных осциллографов и рассчитано на максимальное входное напряжение 400 В с учетом ослабления пробников 1х, 10х, 100х или 1000х.

• Количество каналов: 2 аналоговых, каждый с собственным АЦП для синхронной работы.
• Полоса пропускания: 0–200 МГц, что перекрывает большинство задач по ремонту и отладке цифровых устройств.
• Частота дискретизации: 2 ГГц в реальном времени для точного восстановления формы сигнала.
• Глубина памяти: 2 М точек на канал, достаточная для записи длинных последовательностей.

Режимы синхронизации и измерения

С8-3201 оснащен развитой системой триггеров, включающей синхронизацию по фронту, по видео (PAL, SECAM, NTSC с выделением поля или строки), по длительности импульса, по скорости нарастания и поочередный запуск каналов. Это позволяет стабильно захватывать сложные и непериодические сигналы, включая видеосигналы и пакетные данные. В арсенале автоматических измерений — более 20 параметров, включая размах, амплитуду, СКЗ, частоту, период, длительности фронта и среза, коэффициенты заполнения и задержку между каналами. Для ручного анализа доступны курсорные измерения ΔU и ΔT. Режимы сбора данных — выборка, пиковый детектор для регистрации выбросов и усреднение (более 16 отсчетов), которое обеспечивает снижение шума и погрешность измерений ΔU не хуже ±(3% показаний + 0.05 деления).

• Триггер: по фронту, видео, длительности, скорости нарастания, поочередный запуск.
• Автоизмерения: частота, период, длительности, амплитуда, СКЗ, выбросы и другие.
• Курсоры: измерение разности напряжений и временных интервалов.
• Математика: сложение, вычитание, умножение, деление и БПФ (FFT) для спектрального анализа.

Цифровой логический анализатор

Ключевая особенность осциллографа С8-3201 — встроенный 16-канальный логический анализатор с полосой пропускания 200 МГц и частотой дискретизации от 20 выборок/с до 1 Гвыб/с. Это позволяет одновременно с аналоговыми сигналами захватывать цифровые последовательности с разрешением до 1 нс, используя память глубиной до 4 М точек на канал. Входной импеданс логических каналов составляет 600 кОм параллельно с 15 пФ, что обеспечивает минимальное влияние на исследуемую цепь. Для цифровых каналов доступны режимы синхронизации по фронту, по шине, по шаблону, по последовательному коду и по длительности. Установка порогового напряжения осуществляется в четырех фиксированных уровнях до 6 В, а диапазон входного сигнала составляет ±30 В. Данные отображаются в двоичной, десятичной или шестнадцатеричной системах с возможностью поиска и установки цифровых фильтров (опционально).

• Цифровые каналы: 16 каналов с полосой 200 МГц.
• Дискретизация логики: до 1 Гвыб/с с памятью 4 М на канал.
• Триггеры: по фронту, шине, шаблону, последовательному коду и длительности.
• Пороговое напряжение: до 6 В (четыре установки) для согласования с различными логическими уровнями.

Интерфейсы и работа с данными

Осциллограф С8-3201 поддерживает широкий набор интерфейсов для обмена данными: USB 2.0, USB-host и RS-232. Через USB-host возможно сохранение осциллограмм и настроек на внешний USB-носитель, а также загрузка обновлений. Во внутреннюю память прибора можно записать до 4 осциллограмм с возможностью их последующего чтения. Для автоматизации измерений предусмотрено сохранение до 10 конфигураций настроек, что ускоряет переключение между типовыми задачами. Габаритные размеры 370×180×120 мм и масса 2.2 кг делают С8-3201 стационарным прибором, удобным для перемещения в пределах лаборатории или производства. Питание осуществляется от сети 100–240 В, 50/60 Гц, что позволяет использовать прибор в любых регионах без дополнительной настройки.

В линейке приборов ПрофКиП модель С8-3201 занимает нишу универсального смешанного осциллографа, сочетая возможности двухканального 200-МГц прибора и 16-канального логического анализатора. В отличие от младших моделей, он предлагает дискретизацию 2 ГГц и память 2 М на аналоговых каналах, а также более глубокую память для цифровых сигналов и расширенный набор триггеров по шинам и шаблонам. Такая конфигурация делает С8-3201 оптимальным выбором для инженеров, занимающихся разработкой и ремонтом цифровых устройств, микроконтроллерных систем и встраиваемой электроники, где требуется одновременный контроль аналоговых и цифровых сигналов в высокочастотном диапазоне до 200 МГц.
