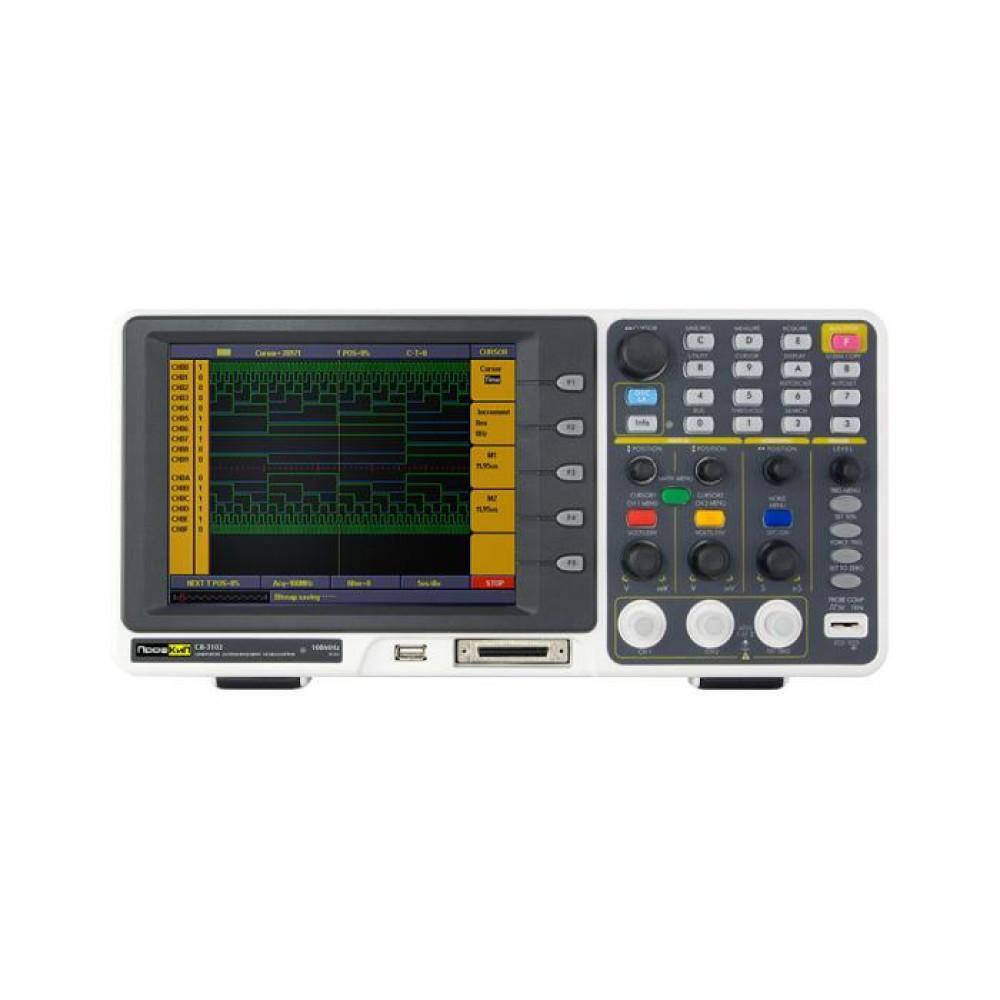

ПрофКиП С8-3102 осциллограф смешанных сигналов

Осциллограф ПрофКиП С8-3102 смешанных сигналов представляет собой высокопроизводительный гибридный прибор, сочетающий двухканальный цифровой осциллограф с полосой пропускания 100 МГц и частотой дискретизации 2 ГГц, а также 16-канальный логический анализатор с полосой 100 МГц и выборкой до 1 Гвыб/с. Такое техническое оснащение выводит С8-3102 в категорию профессиональных приборов для отладки высокоскоростных цифровых и смешанных сигнальных систем, где требуется максимальное временное разрешение. Модель ориентирована на разработчиков встраиваемых систем, сервисные центры по ремонту сложной электроники и исследовательские лаборатории, где критически важна детализация быстропротекающих процессов. От младшей модели С8-3101 С8-3102 отличается удвоенной частотой дискретизации — 2 ГГц против 1 ГГц, что дает вдвое больше точек отсчета на период сигнала и существенно повышает точность восстановления формы высокочастотных сигналов. При этом сохранены все ключевые преимущества: 100-мегагерцовая полоса, глубокая память осциллографа (2 М) и логического анализатора (4 М на канал), а также широкий набор триггерных режимов.

Удвоенная дискретизация

Главное отличие осциллографа С8-3102 от ближайшей модели С8-3101 — максимальная частота дискретизации в реальном времени, увеличенная до 2 ГГц. Это означает, что при работе с сигналами на пределе полосы пропускания (100 МГц) прибор получает до 20 точек отсчета на период, что обеспечивает исключительную детализацию формы, позволяет точно восстанавливать крутые фронты и фиксировать высокочастотные выбросы и паразитные колебания. Для инженеров, занимающихся отладкой высокоскоростных цифровых интерфейсов, импульсных источников питания и радиочастотных трактов, повышение частоты дискретизации с 1 ГГц до 2 ГГц означает более надежное выявление аномалий, которые могли бы быть упущены при меньшей частоте выборки. Время нарастания переходной характеристики С8-3102 составляет не более 3,5 нс, что позволяет с высокой точностью измерять длительности фронтов импульсов вплоть до наносекундного диапазона. Горизонтальная шкала перекрывает диапазон от 2 нс/дел до 100 с/дел с шагом 1-2-5, обеспечивая гибкость при наблюдении как сверхбыстрых, так и медленно протекающих процессов. Память осциллографа глубиной 2 М точек позволяет полностью использовать преимущества высокой дискретизации, сохраняя длительные записи без потери временного разрешения.

• Частота дискретизации: 2 ГГц — вдвое выше, чем у С8-3101, обеспечивает до 20 точек на период сигнала 100 МГц.
• Полоса пропускания: 100 МГц — сохраняется на уровне старшей модели, покрывая все основные задачи сервиса и разработки.
• Время нарастания: ≤3,5 нс — позволяет корректно отображать сигналы с фронтами менее 3,5 нс.
• Глубина памяти: 2 М точек — достаточна для захвата длительных последовательностей с высоким разрешением.

Логический анализатор

Встроенный логический анализатор С8-3102 сохраняет все возможности старшей модели: 16 каналов с полосой пропускания до 100 МГц и максимальной частотой дискретизации до 1 Гвыб/с. Это позволяет синхронно с аналоговыми сигналами захватывать цифровые последовательности с разрешением 1 нс, что критично при анализе параллельных шин и высокоскоростных интерфейсов. Глубина памяти для каждого из 16 каналов достигает 4 М точек, что дает возможность записывать длительные сеансы обмена данными — например, полный цикл загрузки микропрограммы или процесс инициализации периферийных устройств. Входной импеданс логических каналов составляет 600 кОм с емкостью 15 пФ, что минимизирует нагрузку на исследуемую схему и сохраняет целостность высокочастотных сигналов. Пороговое напряжение срабатывания может быть установлено на одном из четырех фиксированных уровней в диапазоне до 6 В, обеспечивая совместимость с различными логическими семействами: от классического ТТЛ (5 В) до низковольтной КМОП (3,3 В и 1,8 В). Поддержка режимов синхронизации по шине, по шаблону, по последовательному коду и по длительности импульса делает С8-3102 мощным инструментом для отладки цифровых устройств любой сложности.

• Количество каналов: 16 — достаточно для полноценного анализа 8-разрядных шин и управляющих сигналов.
• Частота дискретизации: до 1 Гвыб/с — обеспечивает захват цифровых сигналов с разрешением 1 нс.
• Глубина памяти: 4 М на канал — позволяет записывать длительные последовательности данных.
• Пороговые уровни: 4 фиксированные установки до 6 В — совместимость с ТТЛ, КМОП и другими логическими уровнями.

Триггерные системы

Осциллограф смешанных сигналов С8-3102 оснащен гибкой системой триггера, объединяющей возможности для аналоговых и цифровых каналов. Для осциллографической части доступны режимы синхронизации по фронту (нарастающий/спадающий), по видеосигналу (PAL, SECAM, NTSC с выбором поля или строки), по длительности импульса, по скорости нарастания сигнала, а также поочередный запуск каналов. Система сбора данных поддерживает режимы выборки, пикового детектора (для фиксации выбросов) и усреднения, причем при усреднении более 16 измерений погрешность определения напряжения не превышает ±(3% показаний + 0,05 деления). Для логического анализатора предусмотрены специализированные режимы запуска по шине (захват при совпадении с заданным шаблоном), по шаблону (комбинация состояний на всех 16 каналах), по последовательному коду и по длительности импульса. Предварительная синхронизация позволяет фиксировать события до момента запуска, что особенно важно при анализе причинно-следственных связей в сложных системах. Возможность выбора источника триггера между аналоговыми каналами, логическими каналами или внешним входом расширяет сценарии использования при одновременном анализе сигналов разной природы. С8-3102 также поддерживает установку синхронизации по позиции: предварительная синхронизация, синхронизация с середины экрана и повторная синхронизация, что дает полный контроль над моментом захвата данных.

Измерения и интерфейсы

С8-3102 предлагает обширный набор автоматических измерений, включающий более 20 параметров: размах (Uпик-пик), максимальное и минимальное значения, амплитуда, среднеквадратичное значение (СКЗ), частота, период, длительность фронта и среза, длительности импульсов, коэффициент заполнения, а также параметры выбросов (Overshot и Preshoot). Курсорные измерения позволяют вручную определять разности напряжений (ΔU) и временных интервалов (ΔT) с высокой точностью. Математические функции включают сложение, вычитание, деление, умножение сигналов и быстрое преобразование Фурье (БПФ), что дает возможность проводить спектральный анализ непосредственно на экране прибора. Режим фигур Лиссажу с погрешностью определения разности фаз ±3° полезен при настройке генераторов, фильтров и фазовращателей. Для документирования результатов С8-3102 оснащен интерфейсами USB 2.0, USB-host (для подключения внешних накопителей) и RS-232, что позволяет сохранять осциллограммы и настройки на внешний USB-носитель, а также управлять прибором с персонального компьютера. Сохранение до 4 осциллограмм во внутренней памяти и 10 настроек прибора упрощает повторяемость измерений и организацию рабочего процесса, особенно в условиях серийного тестирования. С8-3102 комплектуется пробниками с коэффициентами ослабления 1х, 10х, 100х и 1000х, что обеспечивает безопасную работу с сигналами вплоть до 400 В.

Сравнивая С8-3102 с моделью С8-3101, основное различие заключается в частоте дискретизации: 2 ГГц против 1 ГГц. Это позволяет С8-3102 обеспечивать вдвое большее временное разрешение при одинаковой полосе пропускания 100 МГц, что критично для детального анализа сигналов с высокочастотными составляющими и для точного измерения параметров импульсов с малыми временами нарастания. При этом все остальные характеристики — количество каналов, чувствительность (2 мВ/дел … 10 В/дел), глубина памяти (2 М для осциллографа и 4 М на канал для логического анализатора), набор триггерных режимов и интерфейсы — остаются идентичными. Таким образом, выбор между С8-3101 и С8-3102 сводится к необходимой частоте дискретизации: если ваши задачи требуют максимальной детализации сигнала при работе с фронтами длительностью менее 3,5 нс или если вы занимаетесь анализом высокоскоростных цифровых интерфейсов, С8-3102 с его 2 ГГц станет предпочтительным выбором. Для большинства стандартных сервисных и лабораторных задач модель С8-3101 с 1 ГГц также предоставляет достаточную точность, но инженеры, работающие на пределе возможностей прибора, оценят преимущество удвоенной дискретизации.
