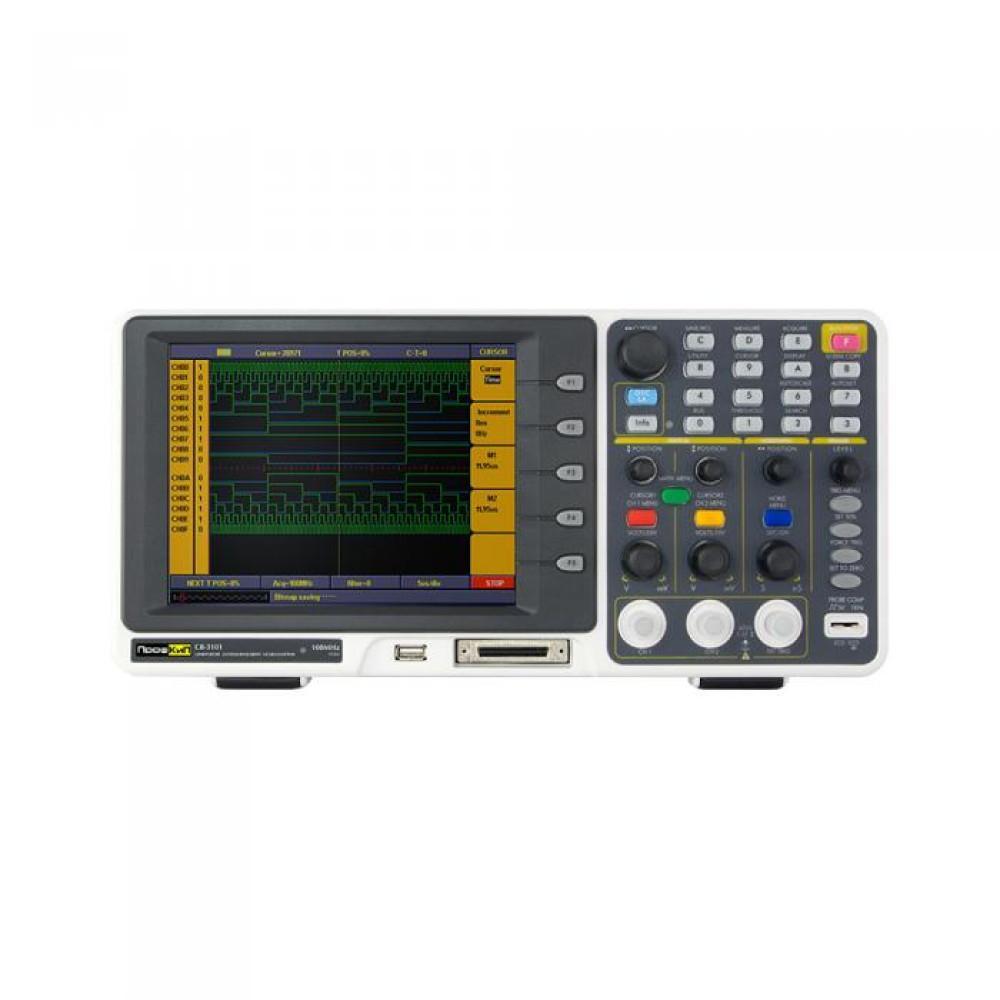

ПрофКиП С8-3101 осциллограф смешанных сигналов

Осциллограф ПрофКиП С8-3101 смешанных сигналов представляет собой профессиональный гибридный прибор, объединяющий двухканальный цифровой осциллограф с полосой пропускания 100 МГц и частотой дискретизации 1 ГГц, а также 16-канальный логический анализатор с аналогичной полосой 100 МГц и выборкой до 1 Гвыб/с. Такое техническое оснащение выводит С8-3101 в категорию приборов для сложной отладки, где требуется одновременный контроль аналоговых сигналов с высоким временным разрешением и цифровых последовательностей на 16 линиях. Модель ориентирована на разработчиков встраиваемых систем, специалистов по ремонту высокочастотной аппаратуры и инженерные лаборатории, где ценятся широкий динамический диапазон (чувствительность от 2 мВ/дел) и глубокая память логического анализатора (до 4 М на канал). От младших гибридных моделей С8-3101 отличается увеличенной в 4 раза полосой пропускания (100 МГц против 25 МГц) и более высокой частотой дискретизации (1 ГГц вместо 100 МГц), что открывает возможность анализа сигналов в диапазоне до 100 МГц и работы с фронтами длительностью до 3,5 нс. Продвинутая система триггеров, включая запуск по шине и по шаблону, делает С8-3101 универсальным инструментом для исследования как аналоговых, так и цифровых интерфейсов.

Осциллографическая часть

Осциллограф С8-3101 оснащен двумя аналоговыми каналами с отдельными АЦП и полосой пропускания от 0 до 100 МГц, что позволяет исследовать сигналы вплоть до граничной частоты без заметного спада амплитудно-частотной характеристики. Максимальная частота дискретизации в реальном времени составляет 1 ГГц, обеспечивая до 10 точек отсчета на период сигнала 100 МГц, что гарантирует высокую детализацию формы даже для сложных импульсных последовательностей. Время нарастания переходной характеристики не превышает 3,5 нс — это позволяет корректно отображать фронты импульсов и фиксировать высокочастотные выбросы и звон, критичные при анализе целостности сигналов в высокоскоростных цифровых цепях. Горизонтальная шкала перекрывает диапазон от 2 нс/дел до 100 с/дел с шагом 1-2-5, что дает возможность изучать как наносекундные процессы, так и длительные переходные режимы длительностью до сотен секунд. Чувствительность каналов от 2 мВ/дел до 10 В/дел и максимальное входное напряжение 400 В делают С8-3101 безопасным для работы с сигналами от слаботочных датчиков до силовых цепей вторичного питания.

• Полоса пропускания: 100 МГц — охватывает тактовые частоты большинства микроконтроллеров, шины SPI, I2C и видеосигналы.
• Частота дискретизации: 1 ГГц — обеспечивает высокую точность восстановления формы сигналов с крутыми фронтами.
• Время нарастания: ≤3,5 нс — позволяет анализировать импульсы с длительностью фронта менее 3,5 нс без искажений.
• Вертикальная чувствительность: 2 мВ/дел … 10 В/дел — подходит для работы с низкоуровневыми сигналами датчиков и высоковольтными цепями.
• Глубина памяти: 2 М точек на канал — достаточна для захвата длительных последовательностей с высоким разрешением.

Логический анализатор

Встроенный логический анализатор С8-3101 предоставляет 16 цифровых каналов с полосой пропускания до 100 МГц и максимальной частотой дискретизации до 1 Гвыб/с, что позволяет синхронно с аналоговыми сигналами захватывать цифровые последовательности с наносекундным разрешением. Глубина памяти для каждого из 16 каналов достигает 4 М точек, что дает возможность записывать длинные сеансы обмена по шинам данных — например, полный цикл загрузки микропрограммы или обмен по параллельной шине между процессором и периферией. Входной импеданс логических каналов составляет 600 кОм с емкостью 15 пФ, что минимизирует нагрузку на исследуемую схему и сохраняет целостность высокочастотных сигналов. Пороговое напряжение срабатывания может быть установлено на одном из четырех фиксированных уровней в диапазоне до 6 В, что обеспечивает совместимость с различными логическими семействами: ТТЛ (5 В), КМОП (3,3 В и 5 В), а также с низковольтной логикой. Режимы синхронизации логического анализатора включают запуск по фронту, по шине, по шаблону, по последовательному коду и по длительности импульса, что позволяет выделять нужные события в потоке цифровых данных. С8-3101 также поддерживает поиск данных в захваченной последовательности, фильтрацию по битовым маскам и отображение информации в двоичном, десятичном или шестнадцатеричном формате, что значительно упрощает анализ больших массивов данных.

• Количество каналов: 16 — достаточно для анализа 8-разрядных шин данных, адресных шин и управляющих сигналов одновременно.
• Полоса пропускания: 100 МГц — позволяет анализировать цифровые сигналы с частотами до 100 МГц, включая высокоскоростные интерфейсы.
• Частота дискретизации: до 1 Гвыб/с — обеспечивает захват цифровых последовательностей с разрешением 1 нс.
• Глубина памяти: 4 М на канал — достаточна для записи длительных последовательностей данных, например, обмена по шине или протокола инициализации.
• Входной импеданс: 600 кОм || 15 пФ — минимизирует нагрузку на исследуемую схему.

Триггерные возможности

Осциллограф смешанных сигналов С8-3101 оснащен развитой системой триггера, которая включает как классические режимы для аналоговых каналов, так и специализированные для логического анализатора. Для осциллографической части доступны режимы синхронизации по фронту (с нарастающим или спадающим перепадом), по видеосигналу (PAL, SECAM, NTSC с выбором поля или строки), по длительности импульса, по скорости нарастания сигнала, а также поочередный запуск каналов. Система сбора данных поддерживает режимы выборки, пикового детектора (для фиксации выбросов) и усреднения, причем при усреднении более 16 измерений погрешность определения напряжения не превышает ±(3% показаний + 0,05 деления). Для логического анализатора доступны дополнительные режимы запуска по шине (захват данных при совпадении с заданным шаблоном на шине), по шаблону (комбинация состояний на всех 16 каналах), по последовательному коду и по длительности импульса. Предварительная синхронизация позволяет фиксировать события до момента запуска, что критично для анализа причинно-следственных связей в сложных системах. Наличие четырех установок порогового напряжения для цифровых каналов расширяет совместимость с различными логическими уровнями, что особенно важно при работе со смешанными сигналами в одном проекте.

Измерения и интерфейсы

С8-3101 предлагает более 20 автоматических измерений, включая размах (Uпик-пик), максимальное и минимальное значения, амплитуду, среднеквадратичное значение (СКЗ), частоту, период, длительности фронта и среза, длительности импульсов, коэффициент заполнения, а также параметры выбросов (Overshot и Preshoot). Курсорные измерения позволяют вручную определять разности напряжений (ΔU) и временных интервалов (ΔT) с высокой точностью. Математические функции включают сложение, вычитание, деление, умножение сигналов и быстрое преобразование Фурье (БПФ), что дает возможность проводить спектральный анализ сигналов непосредственно на экране прибора. Режим фигур Лиссажу с погрешностью определения разности фаз ±3° полезен при настройке генераторов, фильтров и фазовращателей. Для документирования результатов С8-3101 оснащен интерфейсами USB 2.0, USB-host (для подключения внешних накопителей) и RS-232, что позволяет сохранять осциллограммы и настройки на внешний USB-носитель, а также управлять прибором с компьютера. Сохранение до 4 осциллограмм во внутренней памяти и 10 настроек прибора упрощает повторяемость измерений и организацию рабочего процесса.

Сравнивая С8-3101 с младшей моделью С8-3021, следует отметить существенный скачок в ключевых характеристиках: полоса пропускания увеличена с 25 МГц до 100 МГц, частота дискретизации возросла со 100 МГц до 1 ГГц, что в десять раз повышает временное разрешение. Время нарастания улучшено с 14 нс до 3,5 нс, что позволяет корректно отображать значительно более короткие фронты импульсов. Глубина памяти осциллографа выросла с 6 К до 2 М точек, а логического анализатора — с 4 М до 4 М на канал при сохранении количества каналов (16). При этом базовая чувствительность улучшена до 2 мВ/дел против 5 мВ/дел у младшей модели, что расширяет возможности работы со слабыми сигналами. С8-3101 оснащен более современными интерфейсами USB 2.0 и USB-host, тогда как у С8-3021 — USB 1.1. Таким образом, выбор в пользу С8-3101 оправдан для задач, требующих анализа высокочастотных сигналов (до 100 МГц), работы с крутыми фронтами и длительными последовательностями цифровых данных в одном приборе.
