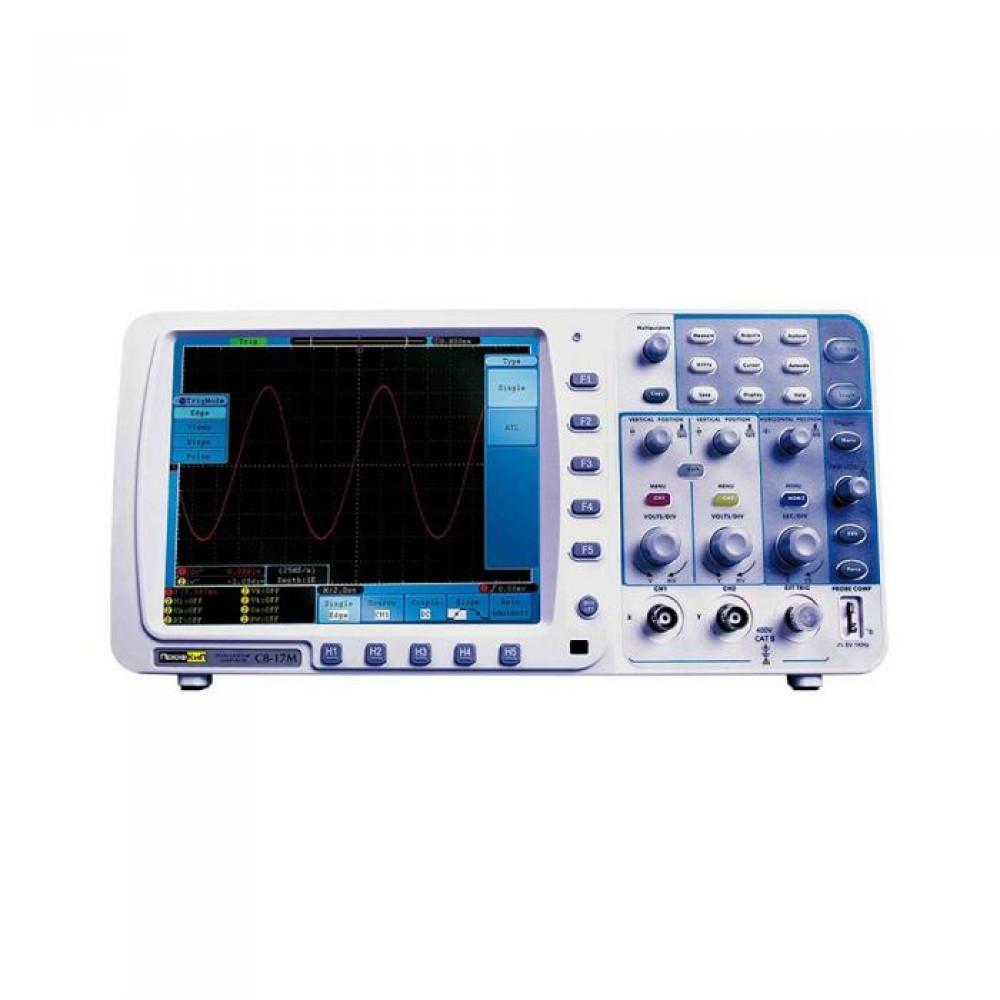

ПрофКиП С8-17М осциллограф цифровой

Осциллограф ПрофКиП С8-17М цифровой — это двухканальный цифровой запоминающий осциллограф с полосой пропускания 60 МГц и частотой дискретизации до 500 Мвыб/с, предлагающий глубину памяти 10 миллионов точек на канал. Модель С8-17 представляет собой шаг вперед по сравнению с аналоговыми решениями, предоставляя цифровую обработку сигналов, автоматические измерения и математические функции, включая быстрое преобразование Фурье. Прибор ориентирован на инженерные лаборатории, сервисные центры и учебные заведения, где требуется детальный анализ как периодических, так и однократных сигналов с высоким разрешением по времени. Благодаря поддержке ослабления пробников до 1000х и широкому диапазону вертикального смещения, С8-17 одинаково эффективен при работе с низковольтными цифровыми шинами и высоковольтными цепями силовой электроники.

Частота дискретизации и глубина памяти

Цифровой осциллограф С8-17 обеспечивает частоту дискретизации от 0.5 выб/с до 500 Мвыб/с в режиме двухканальной работы, при этом на каждый канал приходится до 250 Мвыб/с, что гарантирует достоверное восстановление сигналов вплоть до 100 МГц для периодических процессов. Глубина записи 10 миллионов точек на канал позволяет фиксировать длительные последовательности с высоким временным разрешением, сохраняя детализацию даже при медленных развертках. Режим пикового детектора эффективно выявляет выбросы длительностью до 5 нс, а усреднение сигналов (до 16 регистраций) снижает уровень шума и повышает точность измерений при работе с периодическими сигналами.

• Частота дискретизации: 0.5 … 500 Мвыб/с — адаптивный выбор скорости позволяет оптимизировать баланс между разрешением и длительностью захвата.
• Глубина записи: 10 млн. точек на канал — достаточна для анализа сложных цифровых протоколов и переходных процессов.
• Режим пикового детектора: эффективен для поиска кратковременных выбросов, которые могут быть пропущены при обычной дискретизации.
• Усреднение: по 16 регистрациям снижает случайную погрешность до ±(3% + 0.05 дел), что критично при точных амплитудных измерениях.

Полоса пропускания и временные параметры

Осциллограф С8-17 обеспечивает полосу пропускания 60 МГц по уровню -3 дБ, при этом для аналогового периодического сигнала эффективная полоса достигает 100 МГц благодаря интерполяции sin X/x. Время нарастания переходной характеристики типично не превышает 3.5 нс, что позволяет уверенно регистрировать фронты импульсов длительностью до 7-10 нс. Для однократных событий полоса пропускания сохраняется в полном диапазоне, что делает С8-17 подходящим инструментом для захвата редких аномалий и пусковых токов.

• Полоса пропускания: 0 … 60 МГц (основная), 100 МГц для периодических сигналов — перекрывает большинство задач в цифровой и аналоговой электронике.
• Время нарастания: ≤ 3.5 нс — обеспечивает высокую верность отображения импульсных сигналов с крутыми фронтами.
• Низкочастотный предел: ≥ 5 Гц (закрытый вход) — позволяет анализировать сигналы инфразвукового диапазона и медленные дрейфы.
• Ограничение полосы пропускания: 20 МГц — встроенный фильтр для подавления высокочастотных шумов при измерении низкоскоростных сигналов.

Измерения, математика и синхронизация

Цифровой осциллограф С8-17 оснащен развитым набором автоматических измерений: более 20 параметров, включая размах, СКЗ, частоту, период, длительности фронтов и срезов, а также коэффициенты заполнения. Курсорные измерения ΔU, ΔT и 1/ΔT дополняют автоматику, обеспечивая гибкость при анализе нестандартных сигналов. Математический блок поддерживает сложение, вычитание, умножение, деление каналов и БПФ, что позволяет исследовать спектральный состав сигналов без внешних анализаторов. Система синхронизации включает режимы по фронту, по длительности импульса и автоматическую установку уровня 50% для сигналов с частотой ≥ 50 Гц.

• Автоматические измерения: размах (Uпик-пик), максимум, минимум, вершина, основание, амплитуда, СКЗ, усреднение, выбросы, частота, период, фронты, задержка, ширины импульсов — полный набор для оценки сигнала без ручных вычислений.
• Математические операции: сложение, вычитание, умножение, деление и БПФ — встроенный анализатор спектра для быстрой оценки гармонических искажений.
• Синхронизация по фронту: чувствительность 0.3 деления с выбором нарастающего или спадающего фронта.
• Синхронизация по длительности импульса: условия запуска >, <, =, ≠ для положительной полярности — позволяет выделять импульсы с заданной длительностью в сложных сигналах.
• Внешняя синхронизация: диапазон ±600 мВ (EXT) или ±3 В (EXT/5) с погрешностью ±(40 мВ + 6%) — гибкая работа с внешними источниками опорного сигнала.

Интерфейсы и сохранение данных

Осциллограф С8-17 предлагает широкие возможности по сохранению результатов измерений: внутренняя память вмещает 15 осциллограмм и 8 профилей настроек, что позволяет быстро переключаться между типовыми сценариями работы. Поддержка ослабления пробников 1х, 10х, 100х и 1000х автоматически пересчитывает значения вертикального отклонения, исключая ручные вычисления. Входной импеданс 1 МОм ±2% с емкостью 10 пФ гарантирует минимальную нагрузку на исследуемые цепи, а изолированность каналов 100:1 на частоте 50 МГц предотвращает перекрестные помехи при одновременной работе с сигналами разного уровня.

• Сохранение во внутреннюю память: 15 осциллограмм и 8 профилей — позволяет оперативно возвращаться к эталонным измерениям.
• Ослабление пробников: автоматическое распознавание коэффициентов 1х, 10х, 100х, 1000х с пересчетом шкалы.
• Изолированность каналов: 100:1 на 50 МГц и 40:1 на 10 МГц — минимизирует влияние одного канала на другой.
• Задержка между каналами: 150 пс — обеспечивает точное измерение фазовых сдвигов и временных задержек с высоким разрешением.
• Фигуры Лиссажу: диапазон полный, разность фаз ±3°, частота 1 кГц (прямоугольный сигнал) — для векторного анализа и настройки фазовращателей.

В линейке цифровых осциллографов ПрофКиП модель С8-17 занимает промежуточное положение между младшими приборами с полосой 20-40 МГц и профессиональными моделями на 100 МГц: по сравнению с аналоговыми приборами серии С1, С8-17 предлагает цифровую память, автоматические измерения и БПФ, что делает его универсальным инструментом для широкого круга задач. В отличие от упрощенных портативных осциллографов, С8-17 имеет полноценную глубину памяти 10 млн точек и частоту дискретизации 500 Мвыб/с, что приближает его по возможностям к приборам более высокого ценового сегмента, сохраняя доступность для сервисных мастерских и учебных лабораторий.

Покупка ПрофКиП С8-17М осциллограф цифровой в BESTKIP

Купить ПрофКиП С8-17М осциллограф цифровой можете в BESTKIP — онлайн-заказ, счёт и спецификация для юрлиц и частных покупателей.

• На складе — отгрузка после подтверждения заказа.
• Документы для юрлиц — КП, счёт, спецификация.
• Техническая консультация — подскажем, когда С8-17 оптимален, а когда стоит рассмотреть другую модель линейки.
